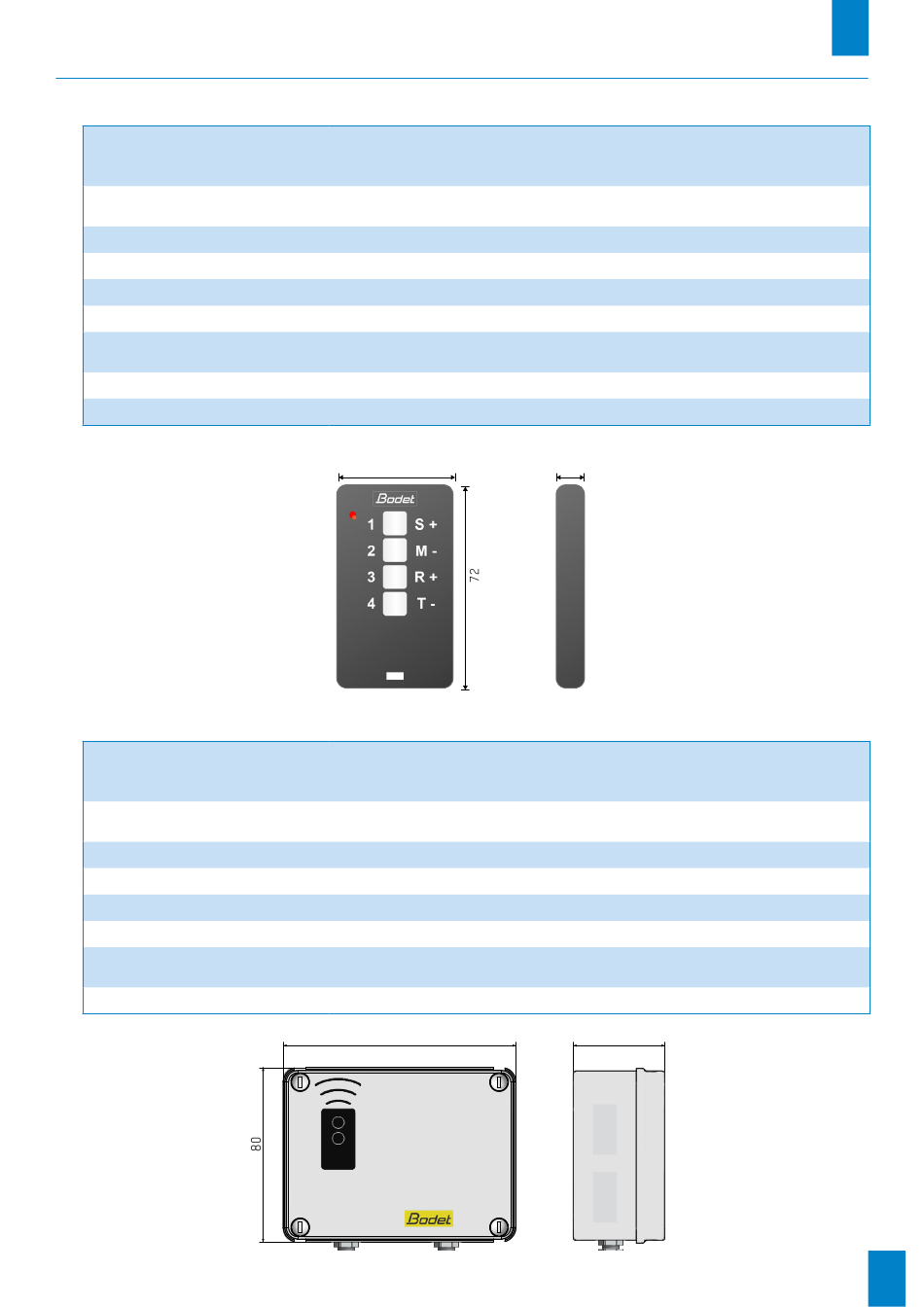

4. CaraCTEriSTiquES TEChNiquES

>
Télécommande
Témoin LED...................................
Nombre de touches........................ 4 touches afin de piloter jusqu'à 4 relais.
Construction.................................. Boîtier noir.
Températures de fonctionnement.. -20°C à +70°C
Dimensions.................................... Voir ci-dessous
Alimentation................................... Batterie 3 V (lithium CR2032)
Consommation typique..................
Puissance du signal de sortie........ 10 mW
Fréquence..................................... 868,30 MHz
>
récepteur
Câblage.........................................
Construction.................................. Boîtier ABS Gris RAL 7035.
Températures de fonctionnement.. 0°C à +50°C
Indice de protection....................... IP56, IK08
Poids.............................................. 0,6 kg
Dimensions.................................... Voir ci-dessous
Alimentation...................................
Sensibilité à la réception................ -122 dBm
LED bi-couleur : verte pour l'émission et orange pour l'acquittement de la
commande par le récepteur.
En cas de batterie faible : la LED est rouge pour l'émission et l'acquittement.
Emission : 35 mA
Acquittement : 16 mA
39
1 S +
2 M -
3 R +
4 T -
2 câbles :
1 câble 2 paires pour l'alimentation et la commande commune des relais.
1 câble 3 paires pour la commande indépendante des relais.
12 V (depuis l'entrée GPS ou DHF de l'horloge mère) ou 24 V (depuis la sortie
impulsion de l'horloge mère)
120
11
Dimensions en mm
50
Dimensions en mm
