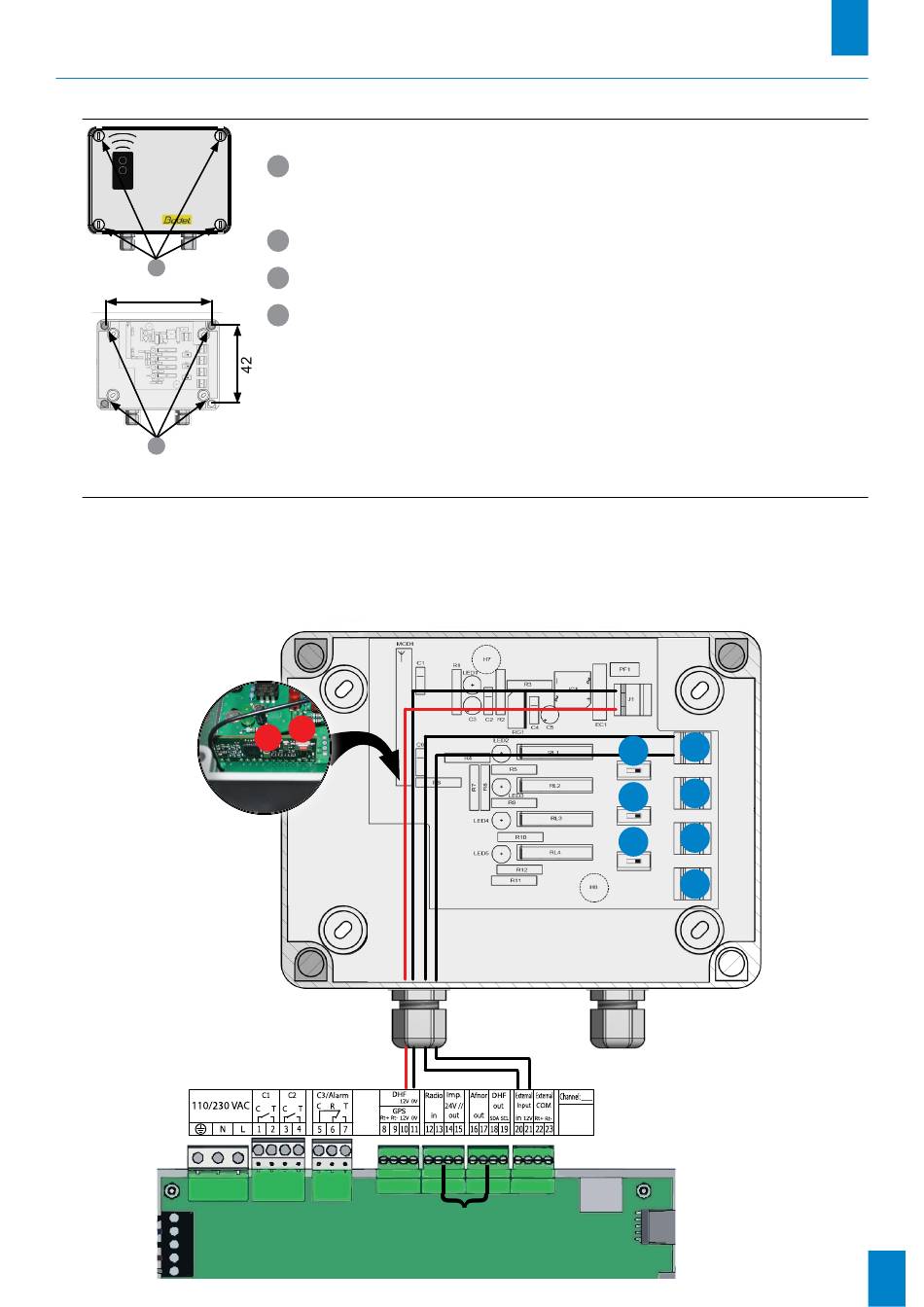

2. iNSTallaTiON
2.1 installation mécanique
2
82
3
2.2 branchements électriques
il est possible de connecter la ou les sorties du récepteur sur l'entrée externe de la Sigma ou sur les entrées
de la carte option (scenario 1 ou 2).
>
Scénario 1 : commande commune entre les relais
respecter la position des dips (ci-dessous) pour la commande commune
Récepteur LoRa
Carte Sigma
1 Définir l'emplacement du récepteur, en s'assurant de la proximité de l'horloge mère
Sigma. Le récepteur doit être installé dans un endroit dégagé de sources parasites
et de préférence en extérieur (sur un toit) afin d'assurer une couverture optimale.
2 Dévisser les 4 vis du boîtier.
3 Fixer le boîtier à son emplacement à l'aide des vis en le plaquant bien au mur.
4 Effectuer les branchements électriques et configurer les DIPs en fonction du mode
de commande (Cf. chapître suivant).
recommandation : nous vous recommandons d'installer le récepteur le plus
haut possible et à proximité d'une fenêtre ou en extérieur.
le récepteur peut être déporté de 50 mètres maximum de
l'horloge mère.
B
L
Connecteurs disponibles uniquement
sur Sigma Mod et Sigma P
1
SW1
2
SW2
3
SW3
4
fr
11
