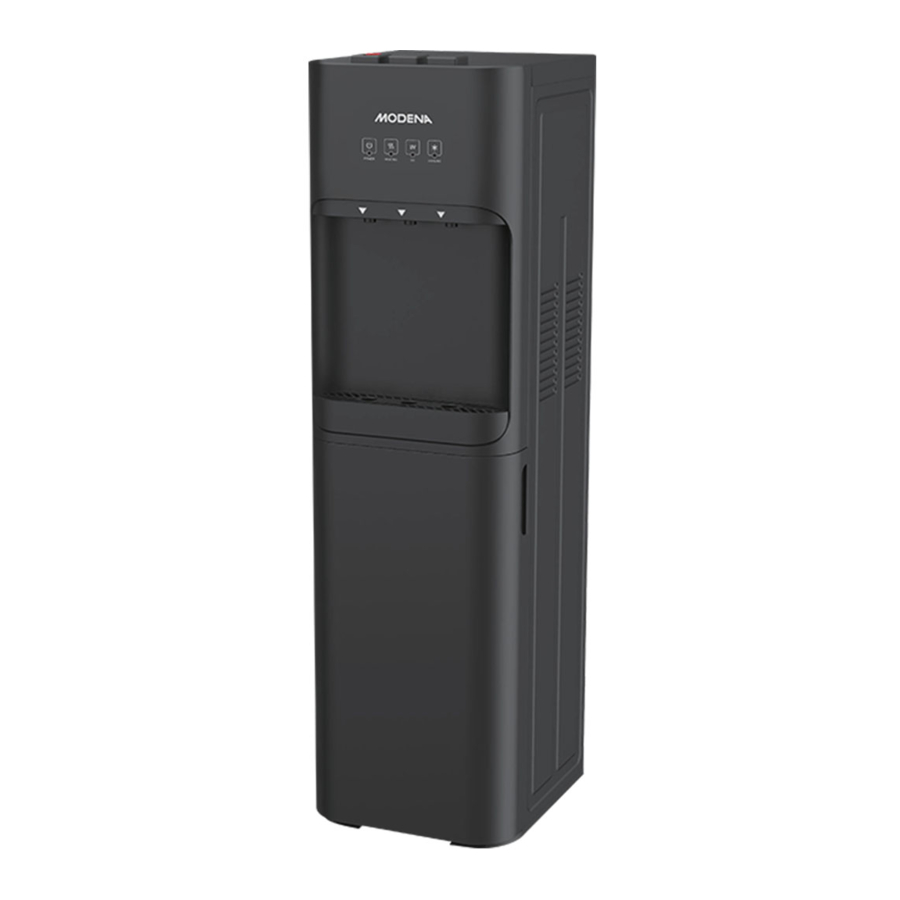

NOMOR: IMKG.503.02.2020
Buku Petunjuk
Penggunaan
Dispenser Air
Salutare Series
DD 7181 L
Dentro Series
DD 7107 LUV, DD 7302 L
Vittore Series
DD 67 S, DD 67 SUV

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Salutare Series and is the answer not in the manual?

Questions and answers

Related Manuals for Modena Salutare Series

Summary of Contents for Modena Salutare Series

  • Page 1 NOMOR: IMKG.503.02.2020 Buku Petunjuk Penggunaan Dispenser Air Salutare Series Vittore Series DD 7181 L DD 67 S, DD 67 SUV Dentro Series DD 7107 LUV, DD 7302 L...

  • Page 3: Table Of Contents

    Instalasi Instruksi Penggunaan Bagian 4: Perawatan Pembersihan dan Perawatan Bagian 5: Penyelesaian Masalah Bagian 6: Spesifikasi Buku panduan ini menjelaskan semua yang perlu diketahui tentang produk baru Anda. Silahkan hubungi Customer Care untuk bantuan lebih lanjut lewat situs resmi www.modena.com...

  • Page 4: Bagian 1: Informasi Keselamatan

    BAGIAN 1: INFORMASI KESELAMATAN Bacalah buku petunjuk penggunaan ini dengan seksama! • Jangan memasang atau menghidupkan peranti tanpa membaca tindakan pencegahan yang dijelaskan dalam buku petunjuk penggunaan ini • Peranti dapat memanaskan air hingga temperatur 90°C. Hati-hati dalam penggunaan, kegagalan dapat menyebabkan cedera dan luka bakar.
  • Page 5 • Jika tersedia, direkomendasikan untuk memasang braket anti goyang di bagian belakang peranti ini untuk mencegah peranti jatuh, yang dapat menyebabkan cedera atau kerusakan properti. • Tancapkan steker peranti langsung ke stop kontak dan pastikan hubungannya kuat. • grounding Peranti ini membutuhkan yang tepat dan tegangan yang benar.

  • Page 6: Pembuangan Peranti Lama

    Pemberitahuan Lingkungan Bahan kemasan yang digunakan dapat didaur ulang. Kami menyarankan Anda memisahkan plastik, kertas, kardus dan berikan kepada agen daur ulang. Untuk membantu melestarikan lingkungan, refrigeran yang digunakan dalam produk ini adalah R134a (Hydrofluorocarbon - HFC), yang tidak memengaruhi lapisan ozon dan berdampak kecil pada efek rumah kaca.

  • Page 7: Bagian 2: Nama-Nama Bagian

    BAGIAN 2: NAMA-NAMA BAGIAN DD 7181 L, DD 67 S, DD 67 SUV Keterangan: Indikator Daya 7. Pintu kabinet 2. Indikator air panas/pemanas 8. Rak botol air 3. Indikator UV/air dingin 9. Saklar pendingin 4. Indikator pendingin/air habis 10. Saklar pemanas 5.
  • Page 8 DD 7302 L Note: Indikator daya 7. Pintu kabinet 2. Indikator air panas 8. Rak botol air 3. Indikator air dingin 9. Saklar pendingin 4. Indikator air habis 10. Saklar pemanas 5. Kran/cerat air 11. Kabel daya 6. Wadah penampung air 12.

  • Page 9: Dd 7107 Luv

    DD 7107 LUV Keterangan: Indikator daya 8. Wadah penampung air 2. Indikator air panas 9. Pintu kabinet 3. Indikator UV-C 10. Saklar pendingin 4. Indikator air dingin 11. Saklar pemanas 5. Kran/cerat air dingin 12. Kabel daya 6. Kran/cerat air normal 13.

  • Page 10: Bagian 3: Panduan Penggunaan Cepat

    BAGIAN 3: PANDUAN PENGGUNAAN CEPAT Instalasi Sebelum penggunaan pertama kali, diamkan peranti selama 1 jam agar refrigeran stabil. 2. Pasang pipa ke dalam galon lalu pasang penutup pada mulut galon. 3. Masukkan galon ke dalam kabinet bawah, lalu tutup pintu kabinet. 4.

  • Page 11: Bagian 4: Perawatan

    PERINGATAN! Dispenser memanaskan air hingga temperatur 90°C. Ini dapat menyebabkan luka bakar. Gunakan dengan hati-hati! BAGIAN 4: PERAWATAN Pembersihan dan perawatan Pastikan steker daya peranti dicabut sebelum melakukan tindakan pembersihan dan perawatan. 2. Keluarkan air dari cerat sampai tidak ada air mengalir keluar dari cerat.

  • Page 12: Bagian 5: Penyelesaian Masalah

    BAGIAN 5: PENYELESAIAN MASALAH Sebelum menghubungi perwakilan layanan Anda, periksa hal-hal berikut: Tindakan Yang Masalah Kemungkinan Penyebab Direkomendasikan Peranti tidak berfungsi Steker daya tidak Pastikan peranti terpasang dengan benar. terhubung dengan benar Saklar dalam kondisi OFF ke soket yang berfungsi dan tombol pemanas/pendingin dalam kondisi ON.

  • Page 13: Bagian 6: Spesifikasi

    BAGIAN 6: SPESIFIKASI Model DD 7181 L DD 67 SUV Warna Hitam Stainless Tipe Galon bawah Galon bawah Bahan tabung dan pipa SUS 304 SUS 304 Air panas 5 L/jam (≥90°C) 5 L/jam (≥90°C) Air dingin 2 L/jam (≤10°C) 2 L/jam (≤10°C) Fitur khusus Biopad Technology UV-C Lamp...
  • Page 14 Model DD 67 S DD 7107 LUV Warna Stainless Hitam Tipe Galon bawah Galon bawah Bahan tabung dan pipa SUS 304 SUS 304 Air panas 5 L/jam (≥90°C) 4 L/jam (≥90°C) Air dingin 2 L/jam (≤10°C) 2 L/jam (≤10°C) Fitur khusus Tidak ada Lampu UV-C Refrigeran...
  • Page 15 Model DD 7302 L Warna Hitam Tipe Galon bawah Bahan tabung dan pipa SUS 304 Air panas 2.2 L/jam (≥90°C) Air dingin 2.5 L/jam (≤10°C) Fitur khusus Tidak ada Refrigeran R134a Daya Pemanas (Watt) Arus pendingin (Ampere) Tegangan & Frekuensi 220-240V~50/60Hz Dimensi produk (W×D×H)(mm) 310×360×1090...
  • Page 17 04/21 PT MODENA INDONESIA Jl. Industri Raya I Blok D-8, Jatiuwung, Tangerang 15135...
  • Page 18 User Manual Book Water Dispenser Salutare Series Vittore Series DD 7181 L DD 67 S, DD 67 SUV Dentro Series DD 7107 LUV, DD 7302 L...
  • Page 20 How to Use Part 4: Maintenance Cleaning and Maintenance Part 5: Troubleshooting Part 6: Specification This guide book explains everything you need to know about your new product. Please contact our Customer Care should you need further assistance through www.modena.com.

  • Page 21: Part 1: Safety Information

    PART 1: SAFETY INFORMATION Read the user manual book carefully! • Do not try to install or turn on the unit without having read the indicated safety precautions in this manual. • The dispenser heats water to a temperature of 90°C. It can cause severe scalding.

  • Page 22: Environmental Notice

    • Do not use an extension cord or plug adaptor. Failure may cause electric shock or risk of fire • Choose a place that is near a grounded electrical socket. Keep the dispenser at least 20 cm away from walls and other appliances and furniture on all 4 sides.

  • Page 23: Part 2: Name Of Parts

    PART 2: NAME OF PARTS DD 7181 L, DD 67 S, DD 67 SUV Note: Power Indicator 7. Door 2. Heating/Hot indicator 8. Bottle slider 3. UV/Cold Indicator 9. Cooling switch 4. Cooling/Water Shortage 10. Heating switch indicator 11. Power cord 5.
  • Page 24 DD 7302 L Note: 13. Power indicator 19. Door 14. Heating indicator 20. Gallon Tray 15. Cooling indicator 21. Cooling switch 16. Water Shortage indicator 22. Heating switch 17. Water Taps 23. Power cord 18. Water Tray 24. Water drain hole...

  • Page 25: Dd 7107 Luv

    DD 7107 LUV Note: 25. Power indicator 32. Water collector 26. Heating indicator 33. Door 27. UV-C indicator 34. Cooling switch 28. Cooling indicator 35. Heating switch 29. Cold water tap 36. Power cord 30. Normal water tap 37. Water drain hole 31.

  • Page 26: Part 3: Quick Start Guide

    PART 3: QUICK START GUIDE Installation Before first use, leave the appliance for 1 hour to stabilize the refrigerant 2. Install the pipe to the water bottle and install the cover to the bottle tip. 3. Insert the bottle into the bottom cabinet and close the door 4.

  • Page 27: Part 4: Maintenance

    WARNING! The dispenser heats the water temperature up to 90°C. This can cause severe burns or scalding. Use it carefully! PART 4: MAINTENANCE Cleaning & Maintenance Ensure the power cord is unplugged before performing cleaning and maintenance activity 2. Dispense the water from the unit until it’s empty 3.

  • Page 28: Part 5: Troubleshooting

    PART 5: TROUBLESHOOTING Before contacting service center, check the following table: Problem Possible Cause Recommended Action Dispenser is not working Power plug is plugged Ensure the dispenser is incorrectly properly plugged into the Switch is in OFF condition power socket and the switch is turned ON.

  • Page 29: Part 6: Specification

    PART 6: SPECIFICATION Model DD 7181 L DD 67 SUV Color Black Black Type Bottom Gallon Bottom Gallon Tank & pipe material SUS 304 SUS 304 Hot water 5 L/hr (≥90°C) 5 L/hr (≥90°C) Cold water 2 L/hr (≤10°C) 2 L/hr (≤10°C) Special feature Biopad Technology UV-C Lamp...
  • Page 30 Model DD 67 S DD 7107 LUV Color Black Black Type Bottom gallon Bottom gallon Tank & pipe material SUS 304 SUS 304 Hot water 5 L/hr (≥90°C) 4 L/hr (≥90°C) Cold water 2 L/hr (≤10°C) 2 L/hr (≤10°C) Special feature None UV-C Lamp Refrigerant...
  • Page 31 Model DD 7302 L Color Black Type Bottom gallon Tank & pipe material SUS 304 Hot water 2.2 L/hr (≥90°C) Cold water 2.5 L/hr (≤10°C) Special feature None Refrigerant R134a Heating power input (Watt) Cooling rated current (Ampere) Rated voltage 220-240V~50/60Hz Product dimension (W×D×H)(mm) 310×360×1090...
  • Page 34 04/21 PT MODENA INDONESIA Jl. Industri Raya I Blok D-8, Jatiuwung, Tangerang 15135...
