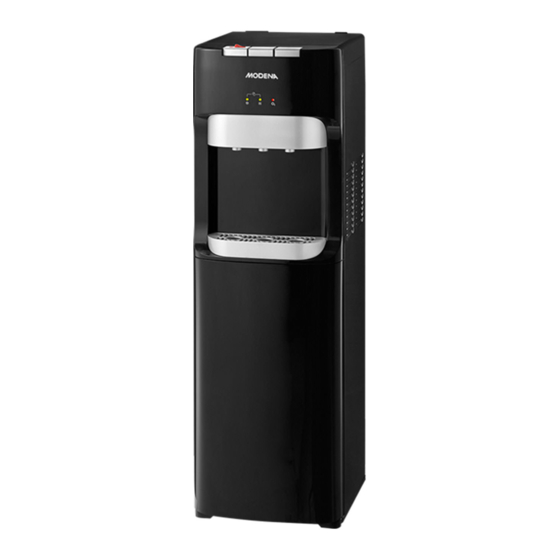

Modena DD Series Manual

Hide thumbs Also See for DD Series:

Advertisement

Available languages

Available languages

Table of Contents

DD Series
BUKU PETUNJUK PENGGUNAAN
DISPENSER
DAN KARTU GARANSI
WATER DISPENSER MANUAL
AND
WARRANTY CARD
09/16
www.modena.co.id

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DD Series and is the answer not in the manual?

Questions and answers

Related Manuals for Modena DD Series

Summary of Contents for Modena DD Series

  • Page 1 DD Series BUKU PETUNJUK PENGGUNAAN DISPENSER DAN KARTU GARANSI WATER DISPENSER MANUAL WARRANTY CARD 09/16 www.modena.co.id...
  • Page 2 Buku ini sangat disarankan untuk mudah dijangkau oleh siapapun yang akan menggunakan dispenser. Tersedia pula fasilitas layanan customer care bagi pengguna MODENA yang setia dan juga informasi- informasi penunjang lainnya di situs resmi www.modena.co.id. Silakan menghubungi kontak yang tersedia bila ada hal-hal lain yang ingin ditanyakan berkaitan dengan dispenser.

  • Page 3: Daftar Isi

    NOMOR : P.6.INDO2.00301.0212 DAFTAR ISI HLM. • Kata Pengantar • Bagian 1 : Nama-nama Bagian • Bagian 2 : Instalasi • Bagian 3 : Cara Penggunaan • Bagian 4 : Pemeliharaan • Bagian 5 : Tindakan Pencegahan • Bagian 6 : Masalah &...

  • Page 4: Nama-Nama Bagian

    Bagian 1: Nama-nama bagian DD 75 L Keterangan: 1. Top cover Tanda lampu pendingin 12. Saklar O3 2. Tombol air dingin 6+7. Tanda lampu gallon kosong 13. Saklar pemanas 3. Tombol air normal Keran pengeluaran air dingin 14. Saklar pendingin 4.
  • Page 5 DD 07 W 1. Botol penunjang 7. Tanda lampu pemanas 13. Pintu 2. Top cover 8. Tanda lampu power 14. Saklar pemanas 3. Tombol air dingin 9. Keran pengeluaran air dingin 15. Saklar pendingin 4. Tombol air normal 10.Keran pengeluaran air normal 16.
  • Page 6 Bagian 2: Instalasi Bacalah buku petunjuk penggunaan ini dengan seksama sebelum mengoperasikan unit agar pemakaian unit benar dan aman. Perhatikan dengan baik seluruh tanda ataupun peringatan yang tercantum baik berupa gambar ataupun penjelasan tertulis. DD 75 L 1. Letakkan dispenser ini di tempat yang rata dan stabil.
  • Page 7 Perhatian : Unit ini dirancang untuk digunakan dalam ruangan. Pastikan pipa galon sudah terpasang dengan benar dan pintu kabinet tertutup dengan rapat. Bila air di dalam galon sudah habis, matikan sakelar merah (pemanas) sebelum menggantinya dengan yang baru. Hindari meletakkannya di tempat yang lembab, basah dan instalasi kelistrikan yang buruk karena bisa mengakibatkan terkena sengatan listrik dan timbulnya kebakaran .
  • Page 8 Bagian 5: Tindakan Pencegahan a. Letakkan dispenser di permukaan yang rata. Hindari meletakkannya di tempat yang lembab. Berikan jarak sedikitnya 20 cm dari dinding. Dan jangan meletakkan benda-benda yang mudah terbakar di dekat dispenser. b. Untuk menghindari kerusakan pada mesin, jangan menghubungkan kabel listrik atau menekan sakelar air panas (merah) sampai dengan air dapat mengalir dari keran air panas.
  • Page 9 Jika ada kerusakan pada kabel listrik maka segera hubungi Service Center MODENA untuk dilakukan pergantian. Pergantian kabel listrik haruslah dilakukan oleh tenaga yang berpengalaman dan sangat mengerti akan kelistrikan. Jangan pernah mengganti sendiri kabel listrik dikarenakan akan bisa menyebabkan bahaya yang bisa merugikan diri sendiri dan orang lain.
  • Page 10 Bagian 6 : Masalah & Solusinya Lakukan pengecekan terhadap hal-hal di bawah ini sebelum menghubungi Service Center kami bila terjadi gangguan pengoperasian. PENYEBAB PENYELESAIAN MASALAH Penggunaan air panas Tunggulah beberapa saat atau air dingin yang sampai dengan menjadi Air tidak panas atau tidak terlalu banyak dalam panas atau dingin.
  • Page 11 Bagian 7: Spesifikasi MODEL DD 75 L DD 07 W Jenis Dingin, Panas & Normal Dingin, Panas & Normal Ruang bawah Gallon storage Tidak Warna Hitam Putih Keluaran air panas (liter/jam) Keluaran air dingin (liter/jam) ≥90 ≥90 Suhu panas (celcius) ≤10 ≤10 Suhu dingin (celcius)
  • Page 13 INSTRUCTION AND GUIDE TO USE MODENA WATER DISPENSER Thank you for your trust and decision to buy MODENA product and make it a part of your modern family's needs and lifestyle. The stylish and advanced design in each product is an elegant combination for your daily household activities.
  • Page 14 CONTENTS PAGE. • Introduction • Part 1 : Name of Parts • Part 2 : Installation • Part 3 : How to Use • Part 4 : Maintenance • Part 5 : Precaution Action • Part 6 : Problem & Solution •...

  • Page 15: Name Of Parts

    Part 1: Name of Parts DD 75 L Remark ; 1. Top cover Cooling pilot lamp 12. O3 Switch 2. Push button of cold water 6+7. Empty bottle pilot lamp 13. Heating switch 3. Push button of normal water 8. Tap of cold water 14.
  • Page 16 DD 07 W Remarks : 1. Bottle supporter 7. Heating pilot lamp 13. Door 2. Top cover 8. Power pilot lamp 14. Heating switch 3. Push Button of cold water 9. Tap of cold water 15. Cooling switch 4. Push button of normal water 10.Tap of normal water 16.

  • Page 17: Part 2: Installation

    Part 2: Installation Please read this operation manual carefully before operating the unit in order to correct and safe use of the unit. Examine the entire sign or warning listed either pictures or written explanation. DD 75 L 1. Install the dispenser on an even and stable surface.

  • Page 18: Part 3: How To Use

    Attention : This unit is designed for indoor use. Make sure the pipes are installed properly and the cabinet doors closed securely When the water in the gallon is empty, turn off the red switch (heating) before replacing it with a new one.
  • Page 19 Part 5: Precaution Action 1. Install the dispenser on even surface. Avoid storing in humid place. Provide a minimum of 20 cm of distance from the wall and do not store flammable substances near the dispenser. 2. To avoid damage to the machine, avoid connecting electrical cord or pressing hot water switch (red) until the water can flow out of hot water tap without obstruction.
  • Page 20 If there is damage the power cord immediately contact to the Service Center MODENA to do the replacement. Replacement power cord must be done by experienced personnel and understand about electricity. Never replace the power cord itself, due to the dangers that could lead to harm themselves and others.

  • Page 21: Problem & Solution

    Part 6 : Problem & Solution Please inspect the following before contacting the Service Center in the event of operational disturbance: Problem Cause Solution Excessive dispensation of Wait until water hot water or cold water in becomes cold or hot. Water is not hot or not cold.

  • Page 22: Specification

    Part 7: Specification MODEL DD 75 L DD 07 W Type Cold, Hot & Normal Cold, Hot & Normal Lower chamber Gallon storage Color Black White Hot water output (liter/hour) Cold water output(liter/hour) ≥90 ≥90 High temperature (Celsius) ≤10 ≤10 Cold temperature (Celsius) Free-CFC compressor Regulator of thermostat...
