Metz Connect C Logline PT-C12 Mounting Note For The Installer

899257A
2020-03-27
PT-C12
110501
PT-F-C12
11050170
PTi-C12
11050108
PTi-F-C12
1105010870
Montagehinweis für den Installateur
de
Mounting note for the installer
en
Notice d'installation pour l'installateur
fr

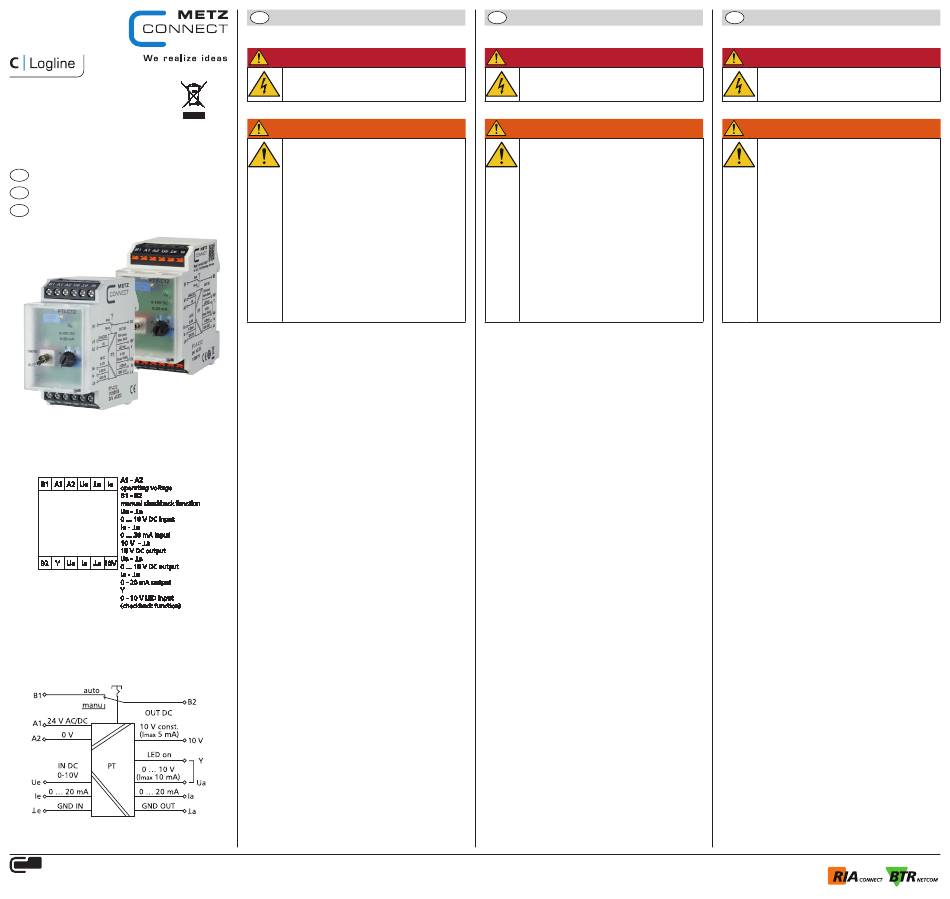

C1| Anschlussbild
Connection diagram
Raccordements
C2|Prinzipbild
Principle diagram
Schéma de principe
METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany
Phone +49 7702 533-0 | Fax +49 7702 533-433
Weitere Dokumentation siehe / additional documentation see / documentation supplémentaire voir www.metz-connect.com
de
DEUTSCH
A| Sicherheitshinweise
GEFAHR
Gefahr bedeutet, dass bei Nichtbeachtung Lebens-
gefahr besteht, schwere Körperverletzungen oder
erhebliche Sachschäden auftreten können.
WARNUNG
Für die Montage, Inbetriebnahme und den Einsatz
des Geräts sind die jeweils länderspezifisch gültigen
Arbeitsschutz-, Unfallverhütungs- und Sicherheits-
bestimmungen einzuhalten und folgendes zu
beachten:
• Facharbeiter oder Installateure werden darauf
hingewiesen, dass sie sich vor der Installation
oder Wartung der Geräte vorschriftsmäßig ent-
laden müssen.
• Montage-, Wartungs- und Installationsarbei-
ten an den Geräten dürfen grundsätzlich nur
durch qualifiziertes Fachpersonal durchgeführt
werden.
• Qualifiziertes Fachpersonal im Sinne dieser
Anleitung sind Personen, die mit den beschrie-
benen Geräten vertraut sind und über eine
ihrer Tätigkeit entsprechenenden Qualifikation
verfügen.
B| Beschreibung
Der Potentialtrenner / Signalwandler dient zur Trennung von
analogen Signalen im Bereich von 0 bis 10 V DC und 0 bis
20 mA DC oder zur Signalwandlung von 0 bis 10 V DC auf
0 bis 20 mA DC bzw. 0 bis 20 mA DC auf 0 bis 10 V DC. Die
Eingangs-, bzw. Ausgangssignale sowie die Versorgungs-
spannung sind gegenseitig potentialgetrennt. Am Gerät kann
wahlweise ein Eingangssignal 0 bis 10 V oder 0 bis 20 mA
angeschlossen werden. Funktion Potentialtrennung: Beim
PT-C12 wird das Eingangssignal 0 bis 10 V proportional auf
das Ausgangssignal 0 bis 10 V abgeglichen. Der PTi-C12
gleicht das Eingangssignal 0 bis 20 mA proportional auf das
Ausgangssignal 0 bis 20 mA ab. Funktion Signalwandlung
mit Potentialtrennung: Bei einer Signalwandlung von 0 bis
10 V auf 0 bis 20 mA bzw. 0 bis 20 mA auf 0 bis 10 V kann
das dabei umgewandelte Ausgangssignal mittels integrierten
Spindeltrimmer nachjustiert werden. Zusätzlich ist eine
Hand-Notbedienebene mit HAND-AUTO-Schalter mit Rück-
meldekontakt integriert. Über das frontseitige Potentiometer
kann in Schalterstellung HAND das Ausgangssignal 0 bis 10
V bzw. 0 bis 20 mA eingestellt werden. An der Klemme 10 V
steht eine konstante Ausgangsspannung von max. 10 V DC,
5 mA zur Verfügung. Der Eingang Y dient zur LED-Anzeige
der Ausgangsspannung Ua. Die Helligkeit der LED ist dabei
abhängig von der Höhe des Ausgangssignals (Brücke zwischen
Ua und Y). Alternativ kann ein externes Signal am Eingang Y
zur LED-Anzeige von 0 bis 10 V DC aufgeschaltet werden.
• 110501: Anschluss mit Schraubklemmen
• 11050108: Anschluss mit Schraubklemmen
• 11050170: Anschluss mit Federkraftklemmen (Push-In)
• 1105010870: Anschluss mit Federkraftklemmen (Push-In)
C| Technische Daten
Betriebsspannung 24 V AC/DC
Prüfspannung / Trennung 1000 V DC
Eingang / Spannung 0 bis 10 V DC
Eingang / Strom 0 bis 20 mA DC
Ausgang / Spannung fest 10 V DC / 5mA, fest
Ausgang / Spannung prop. 0 bis 10 V / max. 10 mA
Ausgang / Strom prop. 0 mA bis 20 mA
Ausgang / Strom Bürde max. 500 Ohm
Anzeige LED grün
Abmessungen (B x H x T) 35 x 69,3 x 60 mm
Gewicht 78 g
Betriebstemperaturbereich 0 °C bis 55 °C
Lagertemperaturbereich -20 °C bis 70 °C
Schutzart Gehäuse / Klemmen IP40 / IP20
en
ENGLISH
A| Safety instructions
DANGER
Danger means that non-observance may cause
risk of life, grievous bodily harm or heavy material
damage.
WARNING
Follow the applicable country-specific safety at
work rules, the regulations for the prevention of
accidents and safety regulations when mounting,
bringing into service and using the device and
observe the following:
• Technicians and/or installers are informed that
they have to electrically discharge themselves as
prescribed before installation or maintenance of
the devices.
• Only qualified personnel is allowed to do
mounting, maintenance and installation work
on the devices.
• Qualified personnel in the sende of these inst-
ructions are persons who are well versed in the
use and installation of such devices and who
possess the necessary qualification for their job.
B| Description
The potential isolator / signal converter is used for isolating
analog signals in the range from 0 to 10 V DC, and 0 to 20 mA
DC or for a signal conversion from 0 to 10 V DC to 0 to 20 mA
DC or 0 to 20 mA DC to 0 to 10 V DC. The input and output
signals as well as the supply voltage are electrically isolated
from each other. An input signal from 0 to 10 V or 0 to 20
mA can be connected to the device. Electrical isolation func-
tion: With the PT-C12, the input signal 0 to 10 V is adjusted
proportionally to the output signal 0 to 10 V. The PTi-C12
adjusts the input signal from 0 to 20 mA proportional to the
output signal from 0 to 20 mA. Function Signal conversion
with potential separation: With a signal conversion from 0
to 10 V to 0 to 20 mA, or from 0 to 20 mA to 0 to 10 V, the
output signal converted thereby can be readjusted using an
integrated spindle trimmer. In addition, a manual emergency
operating option with a MANUAL AUTO switch with feedback
contact is also integrated. The output signal from 0 to 10 V or
0 to 20 mA can be set via the front potentiometer when the
switch is in the MANUAL position. A constant output voltage
of max. 10 V DC and 5 mA is available at the 10 V terminal.
Input Y is used for the LED display of the output voltage Ua.
The brightness of the LED depends on the level of the output
signal (bridge between Ua and Y). Alternatively, an external
signal at the input Y can be connected to the LED display from
0 to 10 V DC.
• 110501: Connection with screw type terminal blocks
• 11050108: Connection with spring clamp terminal blocks
(push-in)
• 11050170: Connection with screw type terminal blocks
• 1105010870: Connection with spring clamp terminal blocks
(push-in)
C| Technical Data
Operating voltage 24 V AC/DC
Test voltage / separation 1000 V DC
Input / voltage 0 to 10 V DC
Input / current 0 to 20 mA DC
Output / fix voltage 10 V DC / 5mA, fix
Output / proportional voltage 0 to 10 V / max. 10 mA
Output / proportional current 0 mA to 20 mA
Output / current load max. 500 Ohm
Display green LED
Dimensions (W x H x D) 35 x 69.3 x 60 mm
Weight 78 g
Operating temperature range 0 °C to 55 °C
Storage temperature range -20 °C to 70 °C
Ingress protection
for housing / terminal block IP40 / IP20
fr
FRANÇAIS
A| Avis de sécurité
DANGER
Danger signifie que de la non observation des
consignes peut entraîner un risque mortel ou des
dommages matériels importants.
AVERTISSEMENT
Pour le montage, la mise en service et l'utilisation
de l'appareil il faut respecter les règlements en
vigueur selon le pays concernant la protection au
travail, la prévention des accidents et la sécurité et
de respecter aussi les avis suivants :
• Des travailleur qualifiés ou installateurs sont
avertis qui'il est nécessaire de se décharger
correctement de l'électricité avant d'installer ou
d'entretenir l'appareil.
• Seul du personnel qualifié est autorisé à
effectuer le montage et l'installation, voir
paragraphe personnel qualifié.
• Du personnel qualifié au sens de ces instructions
sont des personnes qui sont familiers avec
les appareils décrits et dont le qualifications
professionnelles sont en rapport avec leur
travail.
B| Description
Le sectionneur de potentiel / convertisseur de signal sert à
isoler les signaux analogiques dans la plage de 0 à 10 V c.c.
et 0 à 20 mA c.c. ou à convertir les signaux de 0 à 10 V c.c.
en signaux de 0 à 20 mA c.c. ou de 0 à 20 mA c.c. en 0 à 10
V c.c. Les signaux d'entrée et de sortie ainsi que la tension
d'alimentation sont séparés galvaniquement les uns des
autres. Un signal d'entrée de 0 à 10 V ou de 0 à 20 mA peut
être raccordé au choix sur l'appareil. Fonction de séparation de
potentiel: Sur le PT-C12, le signal d'entrée 0 à 10 V est aligné
proportionnellement au signal de sortie 0 à 10 V. Le PTi-C12
aligne le signal d'entrée 0 à 20 mA proportionnellement au
signal de sortie 0 à 20 mA. Fonction de conversion du signal
avec séparation de potentiel: Avec une conversion de signal
de 0 à 10 V en un signal de 0 à 20 mA ou de 0 à 20 mA en 0
à 10 V, le signal de sortie converti peut être réajusté à l'aide
d'un dispositif d'ajustage à broche intégré. Un niveau de
commande manuelle d'urgence avec commutateur AUTO
MANUEL avec contact de réponse est intégré en plus. Le signal
de sortie de 0 à 10 V ou de 0 à 20 mA peut être réglé à l'aide
du potentiomètre avant en position MANUEL. Une tension de
sortie constante de 10 V c.c., 5 mA au max. est disponible sur
la borne 10 V. L'entrée Y sert à l'affichage à DEL de la tension
de sortie Ua. La luminosité de la DEL dépend du niveau du
signal de sortie (pont entre Ua et Y). En alternative, un signal
externe peut être connecté sur l'entrée Y pour l'affichage à
DEL de 0 à 10 V c.c.
• 110501: Raccordement avec borniers à vis
• 11050108: Raccordement avec borniers à ressort
(Push-In)
• 11050170: Raccordement avec borniers à vis
• 1105010870: Raccordement avec borniers à ressort
(Push-In)
C| Données techniques
Tension de service 24 V CA/CC
Tension d'essai / séparation 1000 V CC
Entrée / tension de 0 à 10 V CC
Entrée / courant de 0 à 20 mA CC
Sortie / tension fixe 10 V CC / 5mA, fixe
Sortie / tension prop. de 0 à 10 V / 10 mA maxi.
Sortie / courant prop. de 0 mA à 20 mA
Sortie / courant résistance 500 ohms maxi.
Affichage DEL verte
Dimensions (L x H x P) 35 x 69,3 x 60 mm
Poids 78 g
Plage des températures
des service de 0 °C à 55 °C
Plage des températures
de stockage de -20 °C à 70 °C
Indice de protection
boîtier / bornes IP40 / IP20
