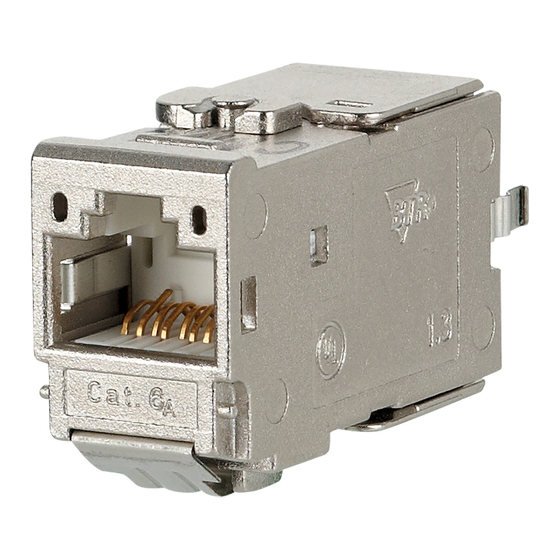

Metz Connect C6Amodul Mounting Note For The Installer

B037/899426
2017-04-20
C6 modul / C6
A
AWG 26/1 - 22/1, AWG 26/7 - 22/7
Montagehinweis für den Installateur
de
Mounting note for the installer
en
Notice d'installation pour l'installateur
fr
Modul 270°
130B12-E
de
Keystone 270°
130B22-E
de
Versionen: 90° & 270°
Versions: 90° & 270°
18 mm / 0.708 in.
min. 35 mm
min. 1.378 in.
5 mm 18 mm
0.197 in. 0.708 in.
10 mm 25 mm
0.394 in. 0.984 in.
Anschlussbelegung / PIN assignments
Affectation des brins
PIN Nr. / No. T568A
1 WH-GN
2 GN
3 WH-OG
4 BU
5
WH-BU
6 OG
7 WH-BN
8 BN
METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany
Phone +49 7702 533-0 | Fax +49 7702 533-433
Weitere technische Dokumentationen siehe / For more technical documentation see/
Plus de documentation technique à télécharger sur www.metz-connect.com
modul K
A
en fr
en fr
35 mm 50 mm
1.378 in. 1,968 in
1a
T568B
WH-OG
OG
WH-GN
BU
WH-BU
GN
WH-BN
BN
HINWEIS / NOTE / NOTICE
Modul 90°
130B13-E
de
Keystone 90°
130B23-E
de
HINWEIS / NOTE / NOTICE
Kabel AWG 26!
de
Schirmgeflecht 5 mm über den Kabelmantel
aufbringen.
Cable AWG 26!
en
Wrap the braided shield 5 mm over the cable sheath.
.
Câble AWG 26 !
fr
Enrouler le blindage tressé 5 mm autour du gainage.
130B12-E / 130B22-E 270°
Anschlussfehler vermeiden!
de
Vor dem Anschluss Montageanleitung sorg-
fältig lesen!
Avoid connection errors!
en
Read installation instructions carefully before
connecting!
Eviter des erreurs de raccordement !
fr
A lire attentivement avant de procéder au
raccordement !
en
en
130B13-E /130B23-E 90°
a
fr
fr
