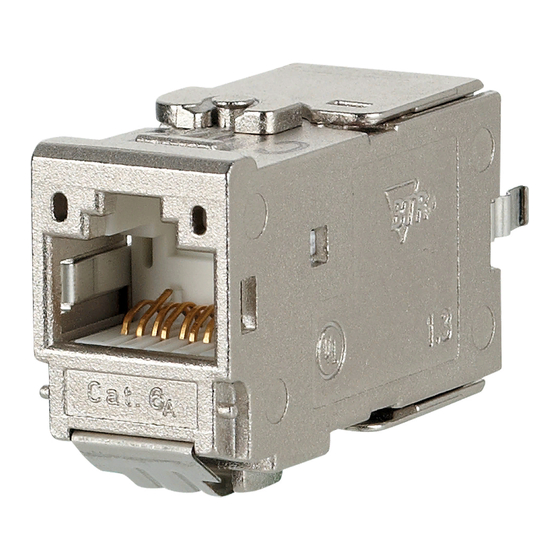

Metz Connect C6Amodul Mounting Note For The Installer

C6 modul / C6
A
AWG 26/1 - 22/1, AWG 26/7 - 22/7
Montagehinweis für den Installateur
de
Mounting note for the installer
en
Notice d'installation pour l'installateur
fr
Modul
130B11-E 180°
de
min. 25 mm
min. 0.984 in.
5 mm 18 mm
0.197 in. 0.708 in.
10 mm 25 mm
0.394 in. 0.984 in.
METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany
Phone +49 7702 533-0 | Fax +49 7702 533-433
Weitere technische Dokumentationen siehe / For more technical documentation see/
Plus de documentation technique à télécharger sur www.metz-connect.com
modul K
A
en fr
10 mm / 0.394 in.
ca. 5 mm / about 0.2 in.
35 mm 50 mm
1.378 in. 1,968 in
HINWEIS / NOTE / NOTICE
Keystone
130B21-E 180°
de
HINWEIS / NOTE / NOTICE
Kabel AWG 26!
de
Schirmgeflecht 5 mm über den Kabelmantel
aufbringen.
Cable AWG 26!
en
Wrap the braided shield 5 mm over the cable sheath.
Câble AWG 26 !
fr
Enrouler le blindage tressé 5 mm autour du gainage.
.
Anschlussfehler vermeiden!
de
Vor dem Anschluss Montageanleitung sorg-
fältig lesen!
Avoid connection errors!
en
Read installation instructions carefully before
connecting!
Eviter des erreurs de raccordement !
fr
A lire attentivement avant de procéder au
raccordement !
en fr
