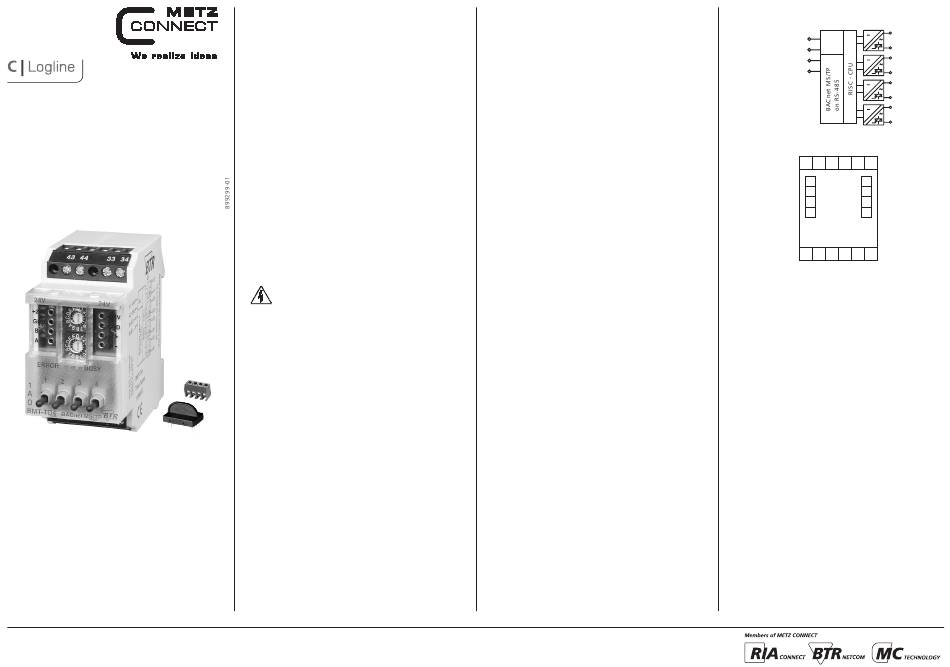

Metz Connect BMT-TO4 Manual

Digitales Ausgangsmodul
BMT-TO4
11088013
1. Beschreibung
Das BACnet MS/TP Modul mit 4 digitalen Triac-Ausgängen wurde
für dezentrale Schaltaufgaben entwickelt. Es ist geeignet zum
Schalten von elektrischen Komponenten z.B. Relais, Schütze,
HLK-Ventile usw. Von einem BACnet-Client können die Ausgänge
über Standard-Objekte geschalten werden. Zusätzlich können die
Ausgänge über Schalter am Gerät manuell übersteuert werden.
Die Adressierung des Moduls und die Einstellung der Baudrate
erfolgt über die beiden Adressschalter (x1 / x10) auf der Frontseite.
Es können die Adressen 00 bis F9 sowie die Baudraten 9600 Bd,
19200 Bd, 38400, 56700 Bd, 76800 Bd und 115200 Bd eingestellt
werden.
METZ CONNECT | Im Tal 2 | 78176 Blumberg | Deutschland | Tel. +49 7702 533-0 | Fax +49 7702 533-433
Vertrieb durch RIA CONNECT GmbH und BTR NETCOM GmbH
Montageanleitung siehe www.metz-connect.com
2. Wichtige Hinweise
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft.
Die Konformität wurde nachgewiesen. Die Konformitätserklärung
ist beim Hersteller BTR NETCOM GmbH abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Montage
des Geräts. Sollten Fragen auftreten, die nicht mit Hilfe dieser An-
leitung geklärt werden können, sind weitere Informationen beim
Lieferanten oder Hersteller einzuholen.
Die angegebenen Vorschriften/Richtlinien zur Installation und
Montage gelten für die Bundes republik Deutschland. Beim
Einsatz des Geräts im Ausland sind die nationalen Vorschriften
in Eigenverantwortung des Anlagenbauers oder des Betreibers
einzuhalten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils
gültigen Arbeitsschutz-, Unfall verhütungs- und VDE-Vorschriften
einzuhalten.
Facharbeiter oder Installateure werden darauf hingewiesen, dass
sie sich vor der Installation oder Wartung der Geräte vorschrifts-
mäßig entladen müssen.
Montage- und Installationsarbeiten an den Geräten dürfen
grundsätzlich nur durch qualifiziertes Fachpersonal durchgeführt
werden, siehe Abschnitt "qualifiziertes Fachpersonal".
Jede Person, die das Gerät einsetzt, muss die Beschreibungen die-
ser Anleitung gelesen und verstanden haben.
Warnung vor gefährlicher elektrischer Spannung
Gefahr
bedeutet, dass bei Nicht beachtung Lebensgefahr besteht,
schwere Körper verletzungen oder erhebliche Sach-
schäden auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind Per-
sonen, die mit den beschriebenen Geräten vertraut sind und über
eine ihrer Tätigkeit entsprechenden Qualifikation verfügen.
Hierzu gehören zum Beispiel:
• Berechtigung zum Anschluss des Geräts gemäß den VDE-
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berück sichtigung der innerbetrieblichen Vorschriften;
• Kenntnis der Unfallverhütungsvorschriften;
• Kenntnisse über den Einsatz und Gebrauch des Geräts inner-
halb des Anlagensystems usw.
3. Technische Daten
BACnet-Schnittstelle
Protokoll BACnet MS/TP
Übertragungsrate 9600 ... 115200 Bd
(Werkseinstellung 9600 Bd)
Verkabelung RS485 Zweidrahtbus mit Potential-
ausgleich in Bus-/Linientopologie
Versorgung
Betriebsspannungsbereich 20 ... 28 V AC/DC (SELV)
Stromaufnahme 100 mA (AC) / 40 mA (DC)
Einschaltdauer relativ 100 %
Ausangsseite
Schaltspannung 24 V AC bis max. 250 V AC
Dauerstrom 0,5 A / Triac
Schaltstrom <30 s 0,8 A
Einschaltstrom <20 ms 10 A
Gehäuse
Abmessungen BxHxT 35 x 70 x 75 mm
Gewicht 95 g
Einbaulage beliebig
Montage Tragschiene TH35 nach IEC 60715
Anreihbar ohne Abstand Nach dem Anreihen von 15
Modulen oder einer maximalen
Stromaufnahme von 2 A (AC oder
DC) pro Anschluss am Netzgerät
muss mit der Ver sorgungs spannung
neu extern angefahren werden.
Material
Gehäuse Polyamid 6.6 V0
Klemmen Polyamid 6.6 V0
Blende Polycarbonat
Schutzart (IEC 60529)
Gehäuse IP40
Klemmen IP20
Anschlussklemmen
Versorgung und Bus
4-polige Anschlussklemme max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 1,4 mm
(Anschlussklemme und
Brückenstecker als Zubehör in der
Verpackung)
Geräteanschluss
Ausgänge max. 4 mm² eindrähtig
max. 2,5 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 2,7 mm
Schutzbeschaltung Verpolschutz der Betriebsspannung
Verpolschutz von Speisung und Bus
Temperaturbereich
Betrieb -5 °C ... +55 °C
Lagerung -20 °C ... +70 °C
Anzeige
Betrieb und Bustätigkeit grüne LED
Fehlermeldung rote LED
Zustand der Ausgänge gelbe LEDs
4. Prinzipbild
13
A1/+24 V
24 V
14
A2 /GND
23
BUS B+
BUS A-
24
33
34
43
44
5. Anschlussbild
43 44 33 34
A1 24 V AC/DC A1
A2 GND A2
B+ BUS B+ B+
A- BUS A- A-
13 14 23 24
