Sprintus Torana Manual

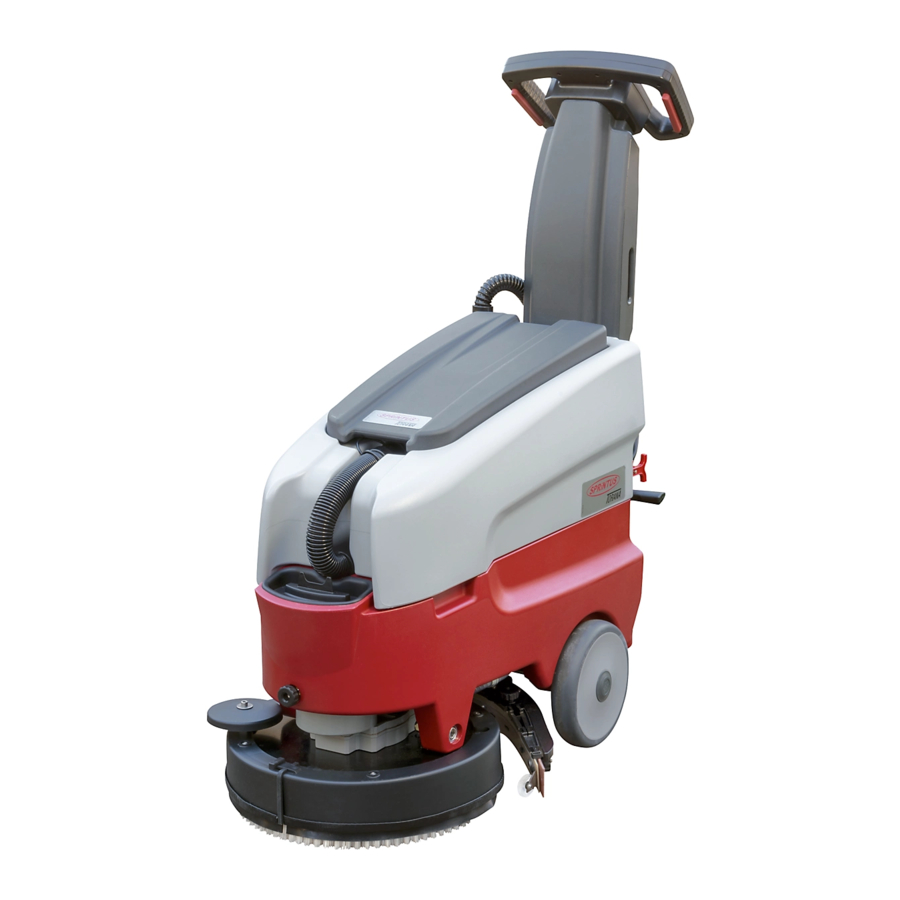

Floor scrubber dryer
Hide thumbs Also See for Torana:
Table of Contents

  • Deutsch
    • Table of Contents
    • Allgemeine Informationen
    • Inhaltsverzeichnis
    • Zielsetzung des Handbuchs

    • Erklärung der Symbole
      • Produktinformationen
      • Normenkonformität
        • Sicherheitsinformationen
        • Wichtige Hinweise
        • Handlings-Informationen
        • Transport der Maschine

    • Kontrolle bei Anlieferung
      • Auspacken

    • Montage und Einstellung des

    • Schubbügels

    • Transport der Maschine

    • Batterie und Batterieladegerät
      • Technische Informationen Batterie
        • Batterieladegerät
      • Konfiguration des Ladegerätes
        • Zubehör
        • Vor der Inbetriebnahme Batterie
          • Installation und Anschluss der Batterie

    • Konfiguration des Ladegeräts

    • Vorbereitung der Maschine
      • Bedienung
      • Laden der Batterien
      • Ein- und Ausbau der Bürste
      • Abstellen der Maschine
      • Einbau des Saugbalkens
      • Ausbau des Saugbalkens
      • Wechseln der Sauglippen
      • Einsetzen und Abnahme des

    • Spritzschutzes
      • Befüllen und Entleeren des

    • Frischwasserbehälters
      • Entleeren des Schmutzwassertanks
      • Dosierung des Frischwassers
        • Arbeitsweise
      • Vorbereitung und Warnhinweise
      • Prüfung des Batterieladezustands
      • Reinigen von Leicht Verschmutzten
      • Reinigen von Stark Verschmutzten
      • 7.12.5 nach dem Reinigen
      • Gebrauchsanweisung für die

    • 230 Volt Netzvariante
      • Wartung
        • Behälter
        • Frischwasserfilter
        • Saugschlauch
        • Saugbalken
        • Zubehör
      • Maschine Reinigen
        • Batterien

    • Regelmässige Wartung

    • Empfohlene Ersatzteile
      • Reinigung / Wartung Störungen
      • Die Maschine Funktioniert nicht
      • 9.1.2 Fehleranzeigen am Display

    • 9.1.3 die Bürste Dreht sich nicht

    • 9.1.4 es Tritt keine oder nur Wenig

    • Reinigungslösung aus

    • 9.1.5 kein Saugbetrieb

    • 9.1.6 zu Geringe Saugkraft

    • 9.1.7 der Bürstenmotor oder der

    • Saugmotor Schalten nicht Ab
      • Der Saugbalken Reinigt oder Trocknet
      • Das Batterieladegerät Funktioniert nicht
      • Die Batterien werden nicht Geladen

    • Wasser IM Saugmotor
      • Garantie
        • Entsorgung

  • Français
    • Conformité Aux Normes
      • Informations Concernant la Sécurité
      • Notes Importantes
    • Explication des Symboles
    • Informations Générales
    • Informations Produit
    • Objectif du Manuel
    • Utilisation Conforme
    • Charge Physique
      • Informations Concernant la
      • Manipulation
    • Contrôle de la Livraison
      • Déballage
    • Chargeur de Batterie
    • Montage Et Réglage de L'étrier de Poussée
    • Transport de la Machine, Batterie Et Chargeur de Batterie
      • Informations Techniques
        • Batterie
    • Éléments de Commande Et Fonctions
      • Configuration du Chargeur
        • Accessoires
        • Avant la Mise en Service Batterie
          • Installation Et Raccordement de la Batterie
    • Préparation de la Machine
      • Fonctionnement Chargement des Batteries
      • Montage Et Démontage de la Brosse
      • Arrêt de la Machine
      • Montage de la Poutre D'aspiration
      • Démontage de la Poutre D'aspiration
      • Changement des Lèvres D'aspiration
      • Insertion Et Retrait du Capot de
      • Protection Contre Les Éclaboussures
        • Remplissage Et Vidange du Réservoir D'eau Douce
        • Vidage du Réservoir D'eau Usée
          • Dosage de L'eau Douce
          • Conduite de la Machine
          • Méthode de Travail
          • 7.12.1 Préparation Et Mises en Garde
          • Vérification du Niveau de Charge de la
          • Nettoyage des Surfaces Légèrement Sales
          • Nettoyage des Surfaces Très Sales
    • 7.12.5 Après Le Nettoyage
      • Instructions D'utilisation Pour la
        • Entretien
          • Récipient
    • Filtre À Eau Douce
    • Tuyau D'aspiration
    • Indication des Erreurs Sur L'écran
    • Nettoyage de la Machine
      • Batteries
        • Entretien Régulier
        • Pièces de Rechange Conseillées
        • Nettoyage / Entretien
          • Dysfonctionnements la Machine Ne Fonctionne Pas
    • Poutre D'aspiration
      • Accessoires
    • 9.1.3 la Brosse Ne Tourne Pas
    • Aucune Opération D'aspiration
      • 9.1.6 Force D'aspiration Trop Faible
    • Pas de Fuite de Solution de Nettoyage
    • Le Moteur de la Brosse Ou Le Moteur
      • La Poutre D'aspiration Ne Se Nettoie
      • Le Chargeur de Batterie Ne Fonctionne
      • Pas
        • Eau Dans Le Moteur D'aspiration
        • Garantie
          • Élimination

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DE .......................... 9-21
Vor Inbetriebnahme der
Maschine unbedingt
Bedienungsanleitung
lesen!
UK ...................... 22-33
Read these instructions
carefully before
operating the machine!
FR ....................... 34-46
Lire attentivement le
mode d'emploi avant la
mise en service de la
machine!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Torana and is the answer not in the manual?

Questions and answers

Related Manuals for Sprintus Torana

Summary of Contents for Sprintus Torana

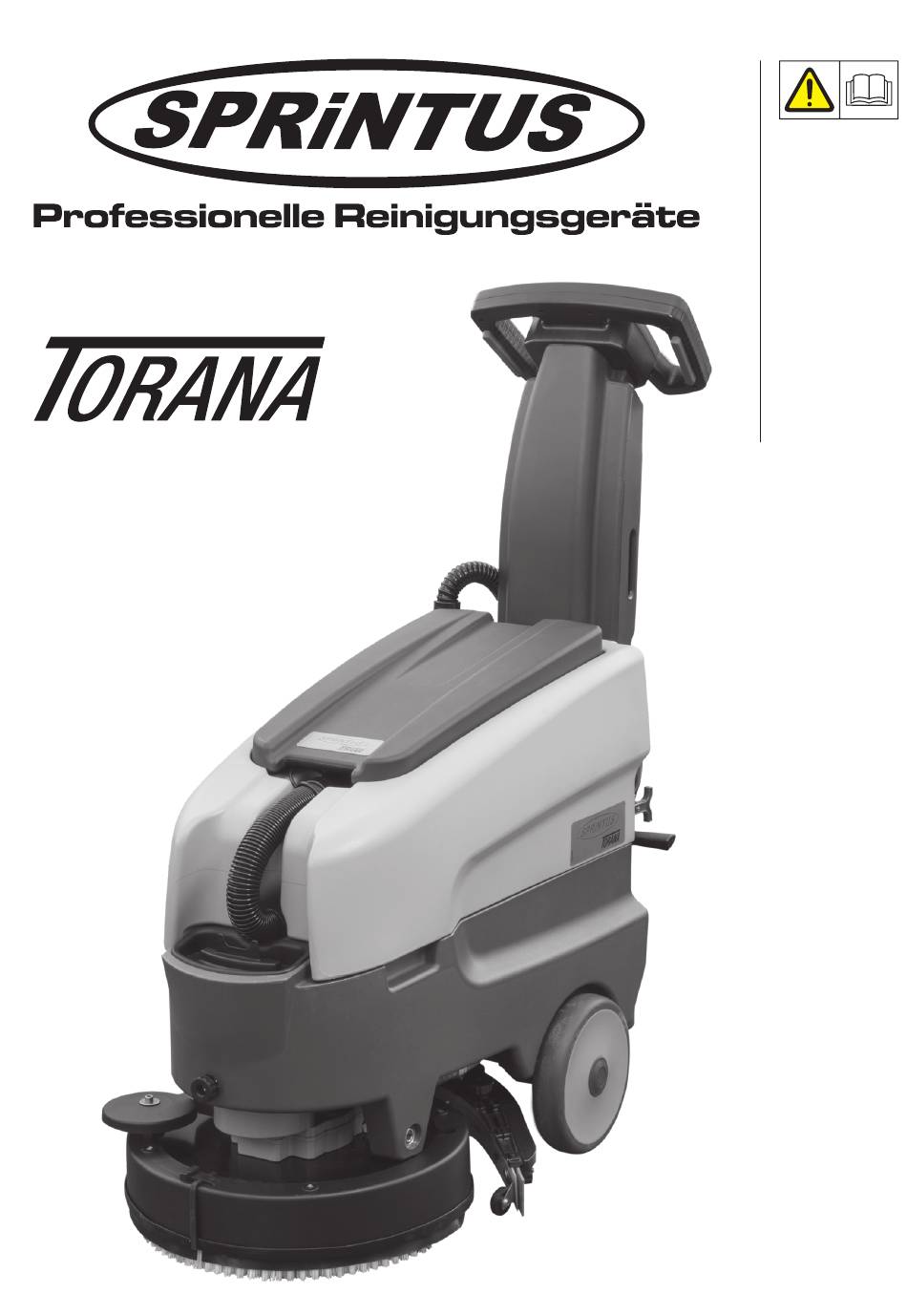

  • Page 1 DE ......9-21 Vor Inbetriebnahme der Maschine unbedingt Bedienungsanleitung lesen! UK ...... 22-33 Read these instructions carefully before operating the machine! FR ....... 34-46 Lire attentivement le mode d’emploi avant la mise en service de la machine!
