Ribind K-CRX Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 20

Quick Links

Download this manual
K
f w.12
code AC07068

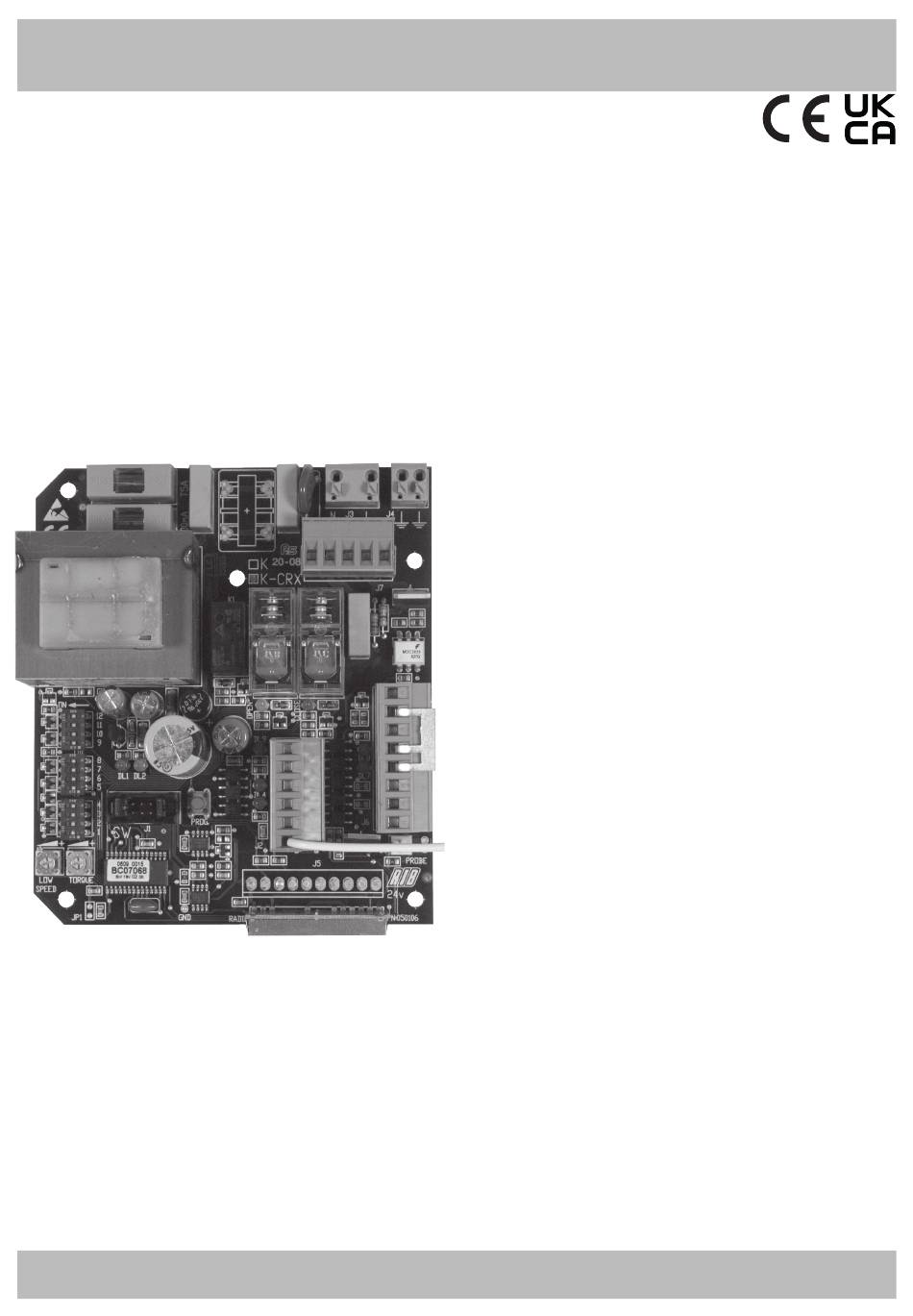

K-CRX 230V 24V solo scheda, seule carte, only pc board, nür Karte, solo tarjeta de control
code BA03227
K-CRX 120V solo scheda, seule carte, only pc board, nür Karte, solo tarjeta de control
code ABK0006
K-CRX 230V 50-60 Hz 24V
code ABK0007
K-CRX 120V 60 Hz 24V
Funzionamento a uomo presente se le fotocellule o le coste sono guaste. Conforme
alle normative in vigore.
ATTENZIONE: NON COLLEGARE OROLOGI.
Per il collegamento di un orologio richiedere la versione del quadro di comando K
con firmware 12 NOUP.
Assicurarsi che eventuali altri tipi di accessori di comando (per esempio sensori
magnetici) siano programmati nella modalità IMPULSIVA, altrimenti attiverebbero
la movimentazione del cancello senza sicurezze attive.
ITALIANO pag. 05 / FRANÇAIS pag. 12 / ENGLISH page 19 / DEUTSCH pag. 26 / ESPAÑOL pag. 33
Travail avec homme present, dans le cas de panne de sécurité. Conforme aux
Normes en vigueur.
ATTENTION: NE PAS CONNECTER HORLOGES.
Pour utiliser la FUNCTION HORLOGE demander K avec firmware 12 NOUP.
Faire attention que des autres accessoires pour le commande (p.e. senseurs
magnétique) sont programmée avec modalité IMPULSIVE, ou contraire, le
mouvement est sans sécurité.
Functioning in dead man mode when the safety devices are failing.
According to current European Norms.
ATTENTION: DO NOT CONNECT TIMERS.
If you want the Clock Function must request K with firmware 12 NOUP.
Make sure that any other type of command accessories (e.g. mass detectors)
used on the installation are set in the IMPULSIVE mode, otherwise, the gate will be
operated even without the protection of the safety devices.
Arbeit im mannsbeisein im fall eines ausfalls der Sicherheiten.
In Übereinstimmung mit der aktuellen Normen.
WARNUNG: VERBINDEN SIE NICHT UHREN.
Wenn Sie die Uhr-Funktion wollen müssen Sie für K mit Firmware 12 NOUP fragen.
Stellen Sie sicher, dass alle anderen Arten von Steuerung- Zubehör (z.B.
Magnetsensoren) auf IMPULS-Modus programmiert ist, da es die Bewegung des
Tores ohne aktive Sicherheiten aktiviert.
Funcionamiento a hombre presente en caso de averías con los accesorios de
seguridad. En conformidad a las Normas en vigor.
ADVERTENCIA: NO CONECTE TEMPORIZADORES.
Para utilizar la función de reloje solicitar K con firmware 12 NOUP.
Asegúrese de que cualquier otro accesorios de comando que se instalan (por
ejemplo, sensores magnéticos) están programados en el modo de IMPULSO,
de lo contrario pueden activar el movimiento de la puerta sin tener activos los
elementos de seguridad.
