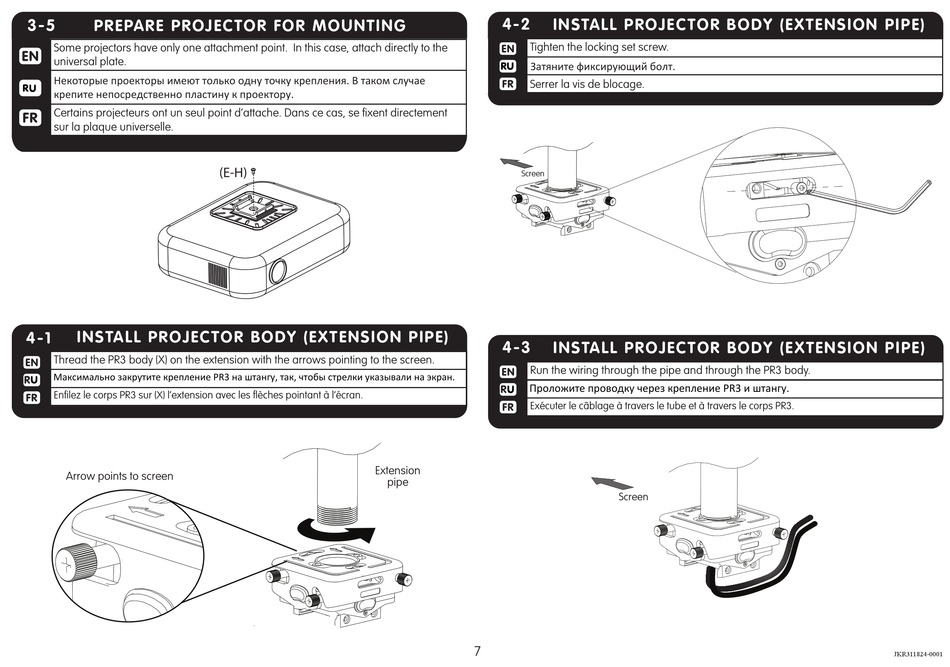

Wize PRG11A Instruction Manual page 7

3- 5 PRE PA RE PROJ E CTO R F OR MOUN T IN G
Some projectors have only one attachment point. In this case, attach directly to the
universal plate.
Certains projecteurs ont un seul point d'attache. Dans ce cas, se fixent directement
sur la plaque universelle.
INS TAL L P ROJE CTOR BO D Y (E XT E NS ION P IP E)
4 -1
Thread the PR3 body (X) on the extension with the arrows pointing to the screen.
Enfilez le corps PR3 sur (X) l'extension avec les flèches pointant à l'écran.
Arrow points to screen
.
.
(E-H)
PR3 , ,
Extension
pipe
4-2 INSTAL L PRO JECTO R B O D Y (EXTEN SIO N PI PE)
Tighten the locking set screw.
Serrer la vis de blocage.
Screen
4-3 INSTA L L PRO JECTO R B O D Y (EXTEN SIO N PIPE)
Run the wiring through the pipe and through the PR3 body.
.
Exécuter le câblage à travers le tube et à travers le corps PR3.
Screen
7
.
PR3 .
JKR311824-0001
