Imagebox LCD 9 User's GuidePACKAGE CONTENT
Scanner Unit
Printed Quick Installation Guide
Slide Holders – 1 for film strip, 1- for mounted slides
(Additional holders available for purchase

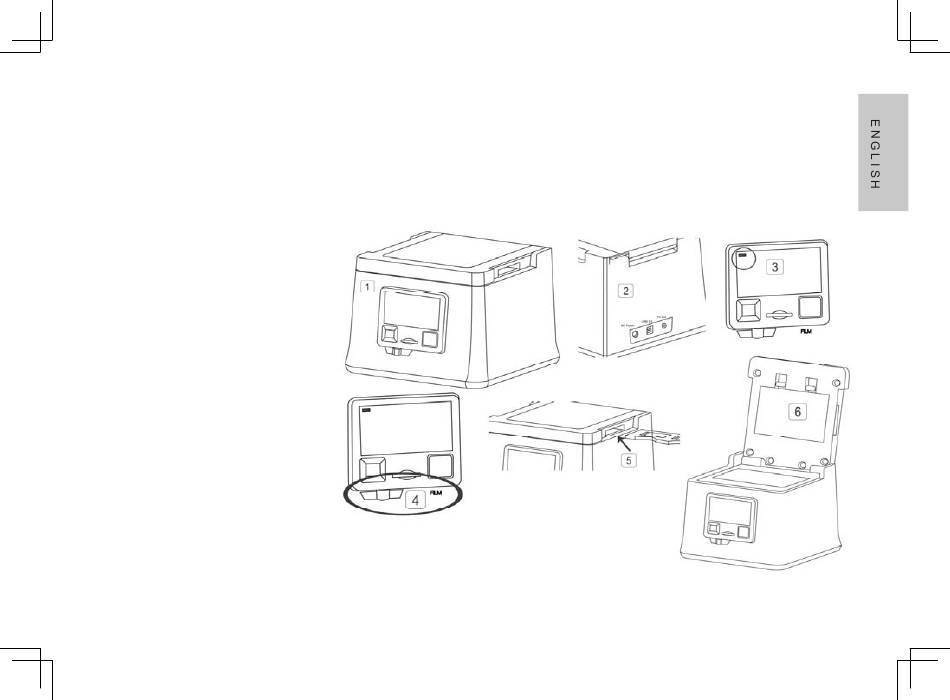

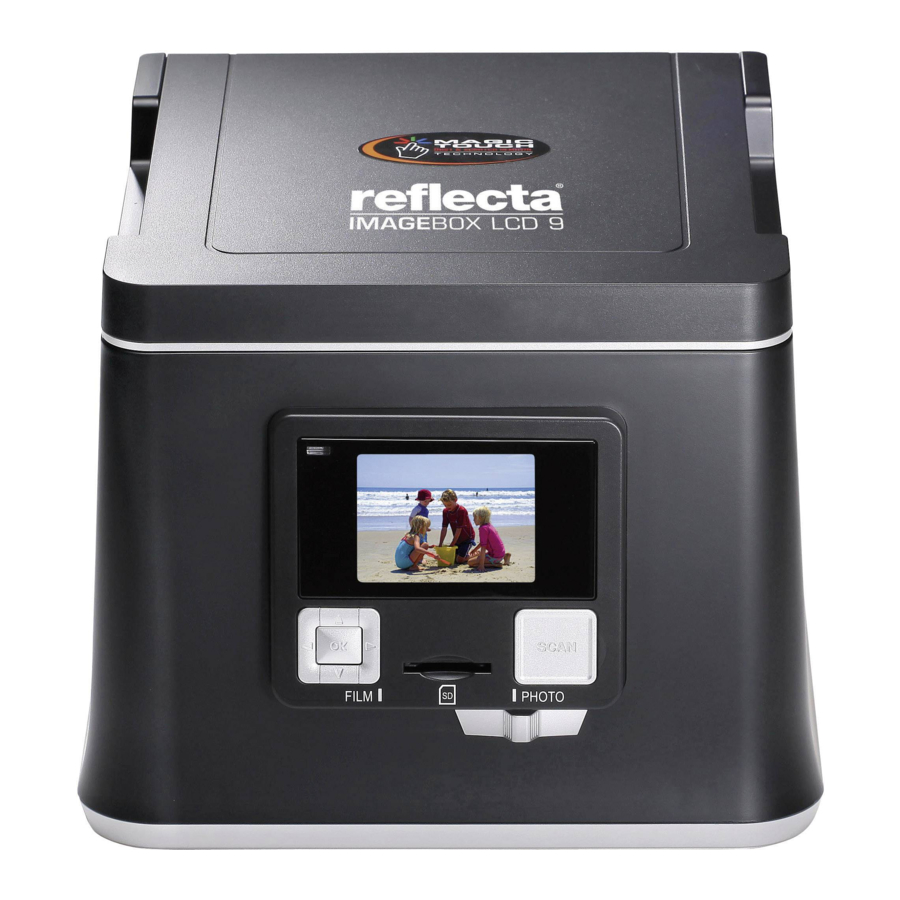

PARTS OF THE SCANNER
1.
Front of unit
2. Rear of unit
DC Power
USB 2.0 Port
A/V TV Port
3. Power Status LED
4. Photo/Film Switch
5. Film/Slide Holder
Insertion slot
6. Film Scanner
Internal screen cover
3720093-多國manual.indd 1
1
1
2010/11/4 下午 7:14

Advertisement

loading
Need help?

Need help?

Do you have a question about the Imagebox LCD 9 and is the answer not in the manual?

Questions and answers

Gunnar Strömberg
February 11, 2025

Vad är energispar + bokstaven Ä i rött och hur kommer jag vidare

0

Subscribe to Our Youtube Channel

Related Manuals for Reflecta Imagebox LCD 9

Summary of Contents for Reflecta Imagebox LCD 9

  • Page 1 Imagebox LCD 9 User’s GuidePACKAGE CONTENT Scanner Unit Printed Quick Installation Guide Slide Holders – 1 for film strip, 1- for mounted slides (Additional holders available for purchase PARTS OF THE SCANNER Front of unit 2. Rear of unit DC Power USB 2.0 Port...

  • Page 2: Unpacking The Unit

    Unpacking the unit Please be sure to remove any tape that could be used to hold items in place for shipping Brands of Memory Cards tested and found to be compatible: SDHC Card SanDisk 16GB Transcend 16GB ADATA 16GB Kingston Setting up the device: Connect the AC adapter to an electrical outlet, then connect it to the back of the unit Insert SD media card (NOTE: The menu will not available until card is inserted)
  • Page 3 Once po owered on, the unit wil ll display the menu mo de (on the upper left si ide of the screen) Scan & & Preview mode optio Scan for scan nning options, choices will vary depending on n position of the switch (Film/Photo) Preview for view...

  • Page 4: Scanning Photos

    4x6 – Select photo size information, 4x6, 3x5 etc. Film Type – Select Positive (for slides) Negative for film strips, and B&W for black & white film strips Brightness – Allows for some adjustment prior to scanning Magic Touch – Removes Dust & scratch from Film & slides only, on/off, normal and high options (available in Film Mode only) Setup –...
  • Page 5 Press OK then pressing the right arrow one time will advance you to the Photo size options available, inches or centimeters using the down arrow below the OK button select your photo size, then press OK to set the size, the viewing window will show the selected size chosen (4x6 will only show full screen image) Insert your photo into the unit, lift the lid and place the photo with the top of the image at the front of right corner of the scanner where the arrow indicates, lower the lid.
  • Page 6 Please remove white plate Once the film cover has been removed lower the lid of the scanning unit, now you may select between film types you wish to scan, Pressing the Menu tool, then press the right arrow once to get to the film type selection tool using the down arrow select from: Positive (slides), Negative (color film strips) or B&W (black &...

  • Page 7: Scanning Slides

    If you wish to apply the Magic Touch feature for dust & scratches do so now from the menu, press the OK button and using the right arrow move to the Magic Touch icon select on to enable dust removal functionality by using the down arrow, once your selection is highlighted press OK Scanning Slides: NOTE: Make certain if you had scanned Photograph’s previously that the film scanner cover...
  • Page 8 Insert slide holder into the unit, with the arrows facing up, your image will appear on the screen, center the image, press the Scan button to save the image. Scanning Negatives: Inserting the negative into the holder, open the holder facing you, the arrows will be on top Insert the negative into the holder with the top of the image at the bottom, insert film upside down, with the numbering/lettering on the film appearing backwards carefully...
  • Page 9 Previewing Scanned images: Once the images have been scanned they can be viewed either on the Device or thru the video port of a television Select the Film menu icon pressing it 2 times to view the images on the card, to view them one by one press the right arrow key, pressing the preview icon again provide more viewing options The second option will play a slide show of the images on the card.
  • Page 10 Connecting to a TV Video port: Set your television to AV in mode, you may need to consult your Television’s user manual to find out how to go about doing this, each television is different Connect the included AV cable to the video in port on your TV, connect the other end to the back of the scanner into the port labeled TV, the scanner menu controls may now be viewed on your television screen, allowing you to use the same menus and buttons to advance the images or run a slide show from the scanner’s media card directly on your TV.
  • Page 11 Imagebox LCD 9 Guide de l'utilisateur CONTENU DE L'EMBALLAGE Scanner Guide d'installation rapide imprimé Porte-diapositives : 1 pour bande de film, 1 pour diapositives (Des porte-diapositives supplémentaires sont en vente) ELEMENTS DU SCANNER   1 3720093-多國manual.indd 1 2010/11/4 下午 7:14...
  • Page 12 Guide d'installation rapide imprimé Porte-diapositives : 1 pour bande de film, 1 pour diapositives (Des porte-diapositives supplémentaires sont en vente) ELEMENTS DU SCANNER Face avant Face arrière Face avant Prise d'alimentation CC Face arrière Ports USB 2.0 Prise d'alimentation CC Prise A/V TV Ports USB 2.0 Voyant d'alimentation...

  • Page 13: Déballage De L'appareil

    Déballage de l'appareil N'oubliez pas d'enlever tout ruban adhésif qui a être utilisé pour maintenir les éléments en place lors de l'expédition. Voici quelques marques de cartes mémoire testées et jugées compatibles : Carte SDHC SanDisk 16GO Transcend 16GO ADATA 16GO Kingston  ...

  • Page 14: Installation De L'appareil

    Installation de l'appareil Branchez l'adaptateur secteur à une prise électrique, puis connectez-le à l'arrière de l'appareil. Insérez une carte SD (REMARQUE : le menu ne sera disponible qu'une fois une carte est insérée). Une fois allumé, l'appareil affiche le mode menu (sur le côté supérieur gauche de l'écran). Options de scannage et de visualisation Scanner Les options de scannage varient en fonction de la position du commutateur (Film/Photo).
  • Page 15 Visualiser Pour visualiser des images sur une carte SD, Type de film, retouches magiques (pour film/diapositives), paramètres de taille des photos, etc. Scanner - Permet de basculer entre le scannage et la visualisation des images en mode carte. Visualiser - Permet de basculer entre le scannage et la visualisation des images en mode carte.
  • Page 16 Type de Film – Permet de choisir le type de film - Sélectionne Positive (pour les diapositives) Négative pour bandes de film, et N&B pour les bandes de film en noir et blanc. scannag Luminosité - Permet de faire quelques réglages avant le Retouches magiques - Supprime poussière et rayures des films et diapositives seulement, activer/désactiver, options normale et approfondie (disponibles dans le mode film seulement).
  • Page 17 Scannage de photos : Faites glisser le commutateur de la face avant de l'appareil sur Photo. Pour scanner des photos, sélectionner d'abord dans menu Outils la taille des photos à scan ner. Appuyez sur OK puis appuyez une fois sur la flèche de droite pour parcourir les options de taille de photos disponibles en pouces centimètres , utilisez la flèche vers le bas située sous le bouton...
  • Page 18 fenêtre de visualisation affiche la taille sélectionnée choisie (4x6 n'affiche qu'une image en plein écran) Insérez la photo dans l'appareil, soulevez le couvercle et placez la photo en veillant à ce que le haut de cette dernière soit dans l'angle droit du scanner indiqué par la flèche ; abaissez le couvercle.
  • Page 19 rétirer avant de scanner un film ou une diapositive Une fois la pochette du film a été retirée , abaisser le couvercle de l'appareil, maintenant vous pouvez choisir entre différents types de films que vous souhaitez scanner, appuyant é sur l'outil Menu , puis appuyez une fois sur la flèche vers la droite pour accéder à...
  • Page 20 Si vous souhaitez appliquer la fonction Retouche magique pour la poussière et des rayures faites-le maintenant dans le menu, appuyez sur le bouton OK et en utilisant la flèche vers la droite pour aller sur l'icône Magic Touch , sélectionnez Activé pour activer la fonction de dépoussiérage à...
  • Page 21 Incorrect Incorrect You will loose image data Vous perdrez les données de l'image Correct Insertion Insertion correcte Top of the image goes here Le haut de l'image doit être ici Insérez le porte-diapositives dans l'appareil, avec les flèches vers le haut, votre image apparaît sur l'écran, centrez l'image, appuyez sur le bouton Scan pour enregistrer l'image.
  • Page 22 Insertion des négatifs dans le support, ouvrez la porte-négatifs en face de vous, les flèches seront au-dessus Les flèches seront ici Arrows will be here Insérez le négatif dans le support avec le haut de l'image orienté vers le bas, insérez le film à...
  • Page 23 blanches orientées vers le haut, l'image apparaît sur l'écran, centrez l'image, appuyez sur le bouton Scan pour enregistrer l'image. Visualisation des images scannées : Une fois les images ont été scannées elles peuvent être visualisées soit sur l'appareil ou via le port vidéo d'un téléviseur Sélectionnez l'icône du menu Film en appuyant 2 fois sur l'icône pour afficher...
  • Page 24 La deuxième option permet de lancer un diaporama des images de la carte. En appuyant sur la flèche vers la droite révèle une fois encore La fonction Modifier , pour faire pivoter ou supprimer des images, la dernière icône vous permet d'ajuster la taille de l'aperçu de l'image, lorsqu'il est sélectionné...
  • Page 25 Branchez le câble AV inclus dans le port d'entrée vidéo du téléviseur, branchez l'autre extrémité à l'arrière du scanner dans le port marqué TV, les commandes du menu du scanner peuvent maintenant être affichées sur l'écran du téléviseur, vous permettant ainsi d'utiliser les mêmes menus et boutons pour faire avancer les images ou lancer un diaporama directement à...
  • Page 26   16 3720093-多國manual.indd 16 2010/11/4 下午 7:15...
  • Page 27 Guía del Usuario del Imagebox LCD 9 CONTENIDO DEL PAQUETE Unidad Escáner Guía impresa de instalación rápida Soportes de negativos – 1 para película, 1- para negativos montados (Soportes adicionales disponibles para comprar) PARTES DEL ESCÁNER Frontal de la unidad...
  • Page 28 Desembalar la unidad Por favor, asegúrese de quitar cualquier cinta adhesiva usada para aguantar los elementos en su sitio durante el transporte. Marcas de tarjetas de memoria probadas y que resultaron compatibles: Tarjetas SDHC SanDisk 16GB Transcend 16GB ADATA 16GB Kingston  ...
  • Page 29 Configurar el dispositivo Conecte el adaptador eléctrico a una toma de corriente, luego conéctelo en la parte trasera de la unidad. Introduzca una tarjeta de memoria SD (NOTA: No estará disponible el menú hasta que introduzca la tarjeta) Una vez con alimentación, la unidad mostrará el menú en pantalla (en la esquina superior izquierda) Opciones de los modos Escanear y Vista previa Escanear...

  • Page 30: Vista Previa

    Vista previa para ver imágenes de la tarjeta SD, seleccionar Tipo de película, ‘Toque mágico’ (para negativos), selección del tamaño de la foto, etc. Escanear -cambia entre ‘Escanear’ y ‘Ver imágenes’ en el modo tarjeta Vista previa -cambia entre ‘Escanear’ y ‘Ver imágenes’ en el modo tarjeta 4x6 –...

  • Page 31: Escanear Fotos

    Brillo – Permite realizar ajustes antes de escanear Toque mágico – elimina las marcas de polvo y arañazos sólo en películas y diapositivas, opciones de activado/desactivado y normal/alto (solo disponible en modo Película) Configuración – Le permite ajustar la configuración del hardware: Pantalla LCD, ajustes de TV (NTCS = EE.UU., PAL = Otros países) Calidad, Tamaño, Vista rápida, Intervalo, Efecto de presentación, Ahorro de energía...
  • Page 32 Para escanear fotos, primero seleccione el tamaño de las fotos a escanear en las herramientas del menú. Pulse OK, luego pulse una vez la tecla de dirección a la derecha para poder seleccionar una de las opciones disponibles de tamaño de Foto, pulgadas o centímetros usando la tecla de dirección abajo situada debajo del botón OK, una vez la opción deseada aparece en pantalla pulse OK para...
  • Page 33 Coloque la foto en la unidad, levante la tapa y coloque la foto con la parte de arriba de la imagen en la esquina delantera derecha del escáner donde indican las flechas, baje la tapa. Para empezar a escanear, pulse el botón ESCANEAR en la parte delantera de la unidad, en la pantalla aparecerá...
  • Page 34 Quitar antes de escanear películas y diapositivas Una vez sacada la cubierta para películas, baje la tapa del escáner; ahora puede seleccionar el tipo de película que desea escanear. Pulse sobre herramientas del menú, luego use la tecla de dirección DERECHA hasta llegar a la opción de selección de tipo de película , ahora use la tecla de dirección ABAJO para seleccionar entre: ‘Positive’...
  • Page 35 Si desea usar la opción ‘Toque mágico’ para eliminar las marcas de polvo y arañazos, hágalo desde el menú, pulse el botón OK y use la tecla de dirección DERECHA hasta llegar al icono Toque mágico , seleccione ON (activar) usando la tecla de dirección ABAJO, una vez que la opción deseada esté...
  • Page 36 Incorrect Incorrecto You will loose image data  Perderá los datos de la imagen  Correct Insertion Posición correcta Top of the image goes here Parte superior de la imagen aquí Introduzca el soporte de negativos en la unidad, con las flechas hacia arriba, su imagen aparecerá...
  • Page 37 Escanear negativos: Al colocar los negativos dentro del soporte, abra el soporte mirando hacia usted con las flechas en la parte de arriba.     Arrows will be here  La flechas estarán  aquí  Coloque la película de negativos en el soporte con la parte de arriba de la imagen en la parte de abajo;...
  • Page 38 el soporte moviendo la parte superior hacia usted. Entonces introdúzcalo en la unidad con las flechas blancas hacia arriba y su imagen aparecerá en pantalla; centre la imagen y pulse el botón ESCANEAR para guardarla. Vista previa de imágenes escaneadas: Una vez que haya escaneado las imágenes, podrá...
  • Page 39 La segunda opción reproducirá una presentación de las imágenes de la tarjeta. Al pulsar otra vez la tecla de dirección DERECHA muestra la función 'Editar' para girar o eliminar imágenes; el ultimo icono le permite ajustar el tamaño de la vista previa y cuando lo selecciona le aparecerá...
  • Page 40 Conecte el cable AV incluido al puerto de entrada de vídeo de su TV y conecte el otro extremo en la parte trasera del escáner en el puerto marcado con TV; ahora puede ver los controles del menú del escáner en la pantalla de su TV, permitiéndole usar los mismos menús y botones para avanzar imágenes o ejecutar un presentación de imágenes desde la tarjeta de memoria directamente en su TV.
