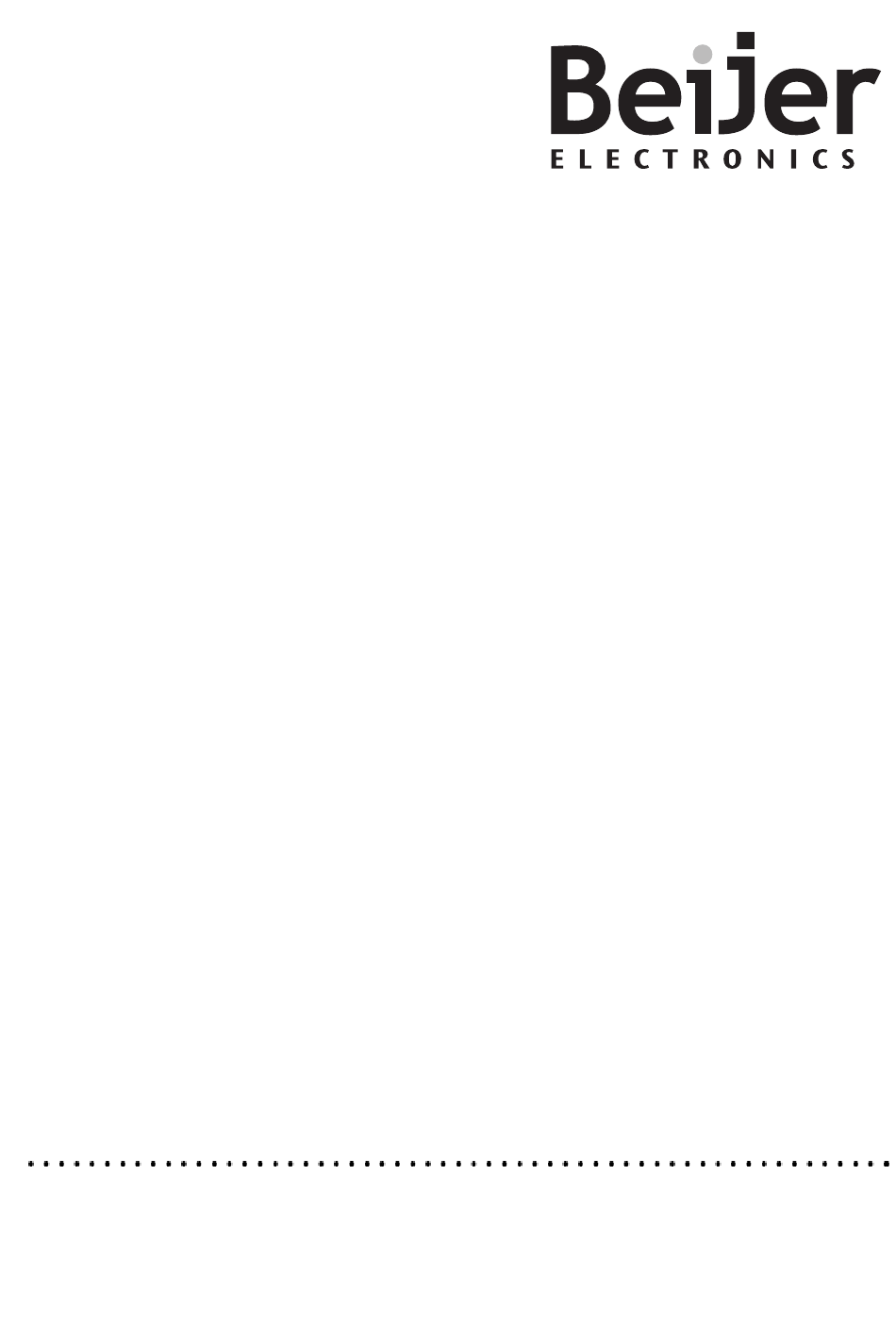

  • Page 1 IFC PBDP Manual English Svenska MA00062E 2002-03...
  • Page 2 Beijer Electronics AB absolves itself of all responsibilities for any type of modification made to the equipment. Beijer Electronics AB absolves itself of all responsibilities for damage caused to its products by other brands of equipment linked to them. Beijer Electronics...
  • Page 3 Telephone.......Fax........E-mail ................Please fax this page to the Marketing Department, Beijer Electronics AB at +46-40-93 23 01, or send it by conventional mail to The Marketing Department, Beijer Electronics AB Box 426, SE-201 24 MALMÖ, Sweden. Comments can also be sent to manual@beijer.se.
  • Page 4 – Do not use the product in an explosive environment. – Modifications, changes and additions to the product are forbidden. – Use only spare parts approved by Beijer Electronics AB. – Read the user instructions carefully before use. – The equipment should be operated by qualified personnel only.
  • Page 5 Safety precautions At disassembly and scrapping – Local regulations apply concerning recycling of products or parts. Beijer Electronics...

  • Page 6: Table Of Contents

    Installation of two expansion cards..........10 3 Settings in the programming tool............11 Define slot .................11 4 Description of the expansion card IFC PBDP ........15 Components on the expansion card ........... 15 Cable for connection via PROFIBUS DP ........16 Technical data................
  • Page 7 Contents Beijer Electronics...

  • Page 8: Introduction

    PROFIBUS is standardized as European Standard EN 50170. The PROFIBUS DP expansion card, IFC PBDP, is delivered with a type diskette containing PLC programs for communication between the terminal and the PLC system. We refer to the current driver manual for further information.

  • Page 9: Installation

    This chapter describes how to mount the expansion card in the operator terminal. Installation of one expansion card Perform the following steps to mount an IFC PBDP expansion card: 1. Switch the terminal power off. 2. Make sure that the ESD protection is good.
  • Page 10 6. Fasten the card with the spacers or the screws. Use the screws if the expansion card is mounted in Slot 1, and the spacers if the card is mounted in Slot 2. 7. Check that the expansion cable is correctly mounted. 8. Mount the cover plates. Beijer Electronics...

  • Page 11: Installation Of Two Expansion Cards

    When two expansion cards are mounted in the same terminal you mount the card in Slot 1 with the distances and the card in Slot 2 with the screws in the distances. Card in Slot 2 Card in Slot 1 Beijer Electronics...

  • Page 12: Settings In The Programming Tool

    Settings in the programming tool Settings in the programming tool Install the IFC PBDP card in the terminal according to chapter 2, and then perform the following steps to configure the operator terminal as a slave in the PROFIBUS DP network.
  • Page 13 2. Select the slot defined with jumper J1 on the expansion card and click Edit. 3. Select type of expansion card; in this case IFC PBDP. 4. Select Settings to state the settings for the MMI profile. State the size of the input and output area.
  • Page 14 7. Drag the controller that is PROFIBUS DP master (Controller 1 or Controller 2) from Unused functions and drop at the slot where the expansion card is installed. 8. Finish the configuration of the expansion card IFC PBDP by clicking Exit. Beijer Electronics...
  • Page 15 Settings in the programming tool Beijer Electronics...

  • Page 16: Description Of The Expansion Card

    Description of the expansion card IFC PBDP Description of the expansion card IFC PBDP Components on the expansion card Term. Stn. 1. Connector for the communication cable. 2. Bus termination. Set to ON for the first and last units in the network. The first unit in the network often is the master unit in the PLC system.

  • Page 17: Cable For Connection Via Profibus Dp

    Description of the expansion card IFC PBDP Cable for connection via PROFIBUS DP Station 1 Station 2 RxD/TxD-P (3) (3) RxD/TxD-P (5) DGND DGND (5) (8) RxD/TxD-N RxD/TxD-N (8) Shield Protective earth Protective earth Technical data Description Specification I/O area size...
  • Page 18 På grund av det stora antalet användningsområden för denna utrustning, måste användaren själv inhämta tillräckligt med kunskap för att rätt använda denna i sin speciella applikation. Beijer Electronics AB fråntager sig allt ansvar för skador som kan uppstå vid installation eller användning av denna utrustning.
  • Page 19 Land ................Telefon .......Telefax........E-post ................Faxa till Marknadsavdelningen, Beijer Electronics AB 040-93 23 01 eller skicka med post till Marknadsavdelningen, Beijer Electronics AB, Box 426, 201 24 MALMÖ. Det går också bra att skicka kommentarer till manual@beijer.se. Beijer Electronics...
  • Page 20 – Produkten får ej användas i explosiv miljö. – All modifiering, ändring och ombyggnad av produkten är förbjuden. – Endast reservdelar godkända av Beijer Electronics AB får användas. – Läs användarbeskrivningen noga innan produkten används. – Utrustningen måste hanteras av personal med adekvat utbildning.
  • Page 21 Säkerhetsföreskrifter Vid nedmontering och skrotning – Återvinning av produkten eller delar av produkten skall ske enligt gällande regler i respektive land. Beijer Electronics...
  • Page 22 Installation av ett expansionskort ..........8 Installation av två expansionskort..........10 3 Inställningar i programmeringsverktyget..........11 Definiera kortplats ..............11 4 Beskrivning av expansionskortet IFC PBDP .......... 15 Expansionskortets komponenter ..........15 Kabel för anslutning via PROFIBUS DP ........16 Tekniska data................16...
  • Page 23 Innehåll Beijer Electronics...

  • Page 24: Introduktion

    PROFIBUS är standardiserad som Europastandard pr EN 50170. Expansionkortet IFC PBDP för PROFIBUS DP levereras tillsammans med en diskett som innehåller ett PLC-program för kommunikation mellan terminal och PLC-system. För ytterligare information hänvisas till aktuell drivrutins- manual.

  • Page 25: Installation

    Installation Detta kapitel beskriver hur expansionskortet monteras i terminalen. Installation av ett expansionskort Montering av ett IFC PBDP-kort utförs enligt följande steg: 1. Slå av spänningen till terminalen. 2. Använd ESD-skydd. 3. Montera av täckplåtarna, dels på baksidan av terminalen och dels på kortsi- dan, där uttagen för expansionskort sitter.
  • Page 26 6. Skruva fast kortet i terminalen med de medföljande distanserna eller skru- varna. Använd skruvarna om expansionskortet placeras i kortplats 1 och dis- tanserna om kortet placeras i kortplats 2. 7. Kontrollera att expansionskablarna är korrekt monterade. 8. Montera täckplåtarna. Beijer Electronics...

  • Page 27: Installation Av Två Expansionskort

    X2 på expansionskorten. När två expansionskort ska monteras i samma terminal skruvas kortet i kortplats 1 fast med distanserna, och kortet i kortplats 2 fästs med skruvarna i dessa distanser. Kort placerat i kortplats 2 Kort placerat i kortplats 1 Beijer Electronics...

  • Page 28: Inställningar I Programmeringsverktyget

    Inställningar i programmeringsverktyget Inställningar i programmeringsverktyget Installera IFC PBDP-kortet i terminalen enligt kapitel 2, och utför sedan följande steg för att konfigurera operatörsterminalen som slav i PROFIBUS DP- nätverket. Definiera kortplats 1. Välj Inställningar/Periferienheter. Beijer Electronics...
  • Page 29 2. Välj den kortplats som angivits genom bygeln J1 på expansionskortet och klicka på Redigera. 3. Välj typ av expansionskort; i det här fallet IFC PBDP. 4. Välj Inställningar för att ange inställningar för MMI-profil. Ange storleken för in- och utgångsarean. Det förvalda värdet är 32 byte. Om inställningen ändras måste terminalen startas om efter att projektet överförts.
  • Page 30 6. Klicka OK för att bekräfta inställningarna. 7. Dra styrsystemet som är PROFIBUS DP-master (Styrsystem 1 eller Styrsystem 2) från Oanvända funktioner och släpp på den kortplats där expansionskortet installerats. 8. Slutför konfigurationen av expansionskortet IFC PBDP genom att klicka på Avsluta. Beijer Electronics...
  • Page 31 Inställningar i programmeringsverktyget Beijer Electronics...

  • Page 32: Beskrivning Av Expansionskortet

    Beskrivning av expansionskortet IFC PBDP Beskrivning av expansionskortet IFC PBDP Expansionskortets komponenter Term. Stn. 1. Kontakt för anslutning av kommunikationskabel. 2. Bussterminering. Sätts i läge ON på den första och sista enheten i nätverket. Den första enheten i nätverket är oftast master-enhet i PLC-systemet.

  • Page 33: Kabel För Anslutning Via Profibus Dp

    Beskrivning av expansionskortet IFC PBDP Kabel för anslutning via PROFIBUS DP Station 1 Station 2 RxD/TxD-P (3) (3) RxD/TxD-P (5) DGND DGND (5) (8) RxD/TxD-N RxD/TxD-N (8) Skärm Jord Jord Tekniska data Egenskap Specifikation I/O-areans storlek 32 - 200 byte Överföringshastighet...
