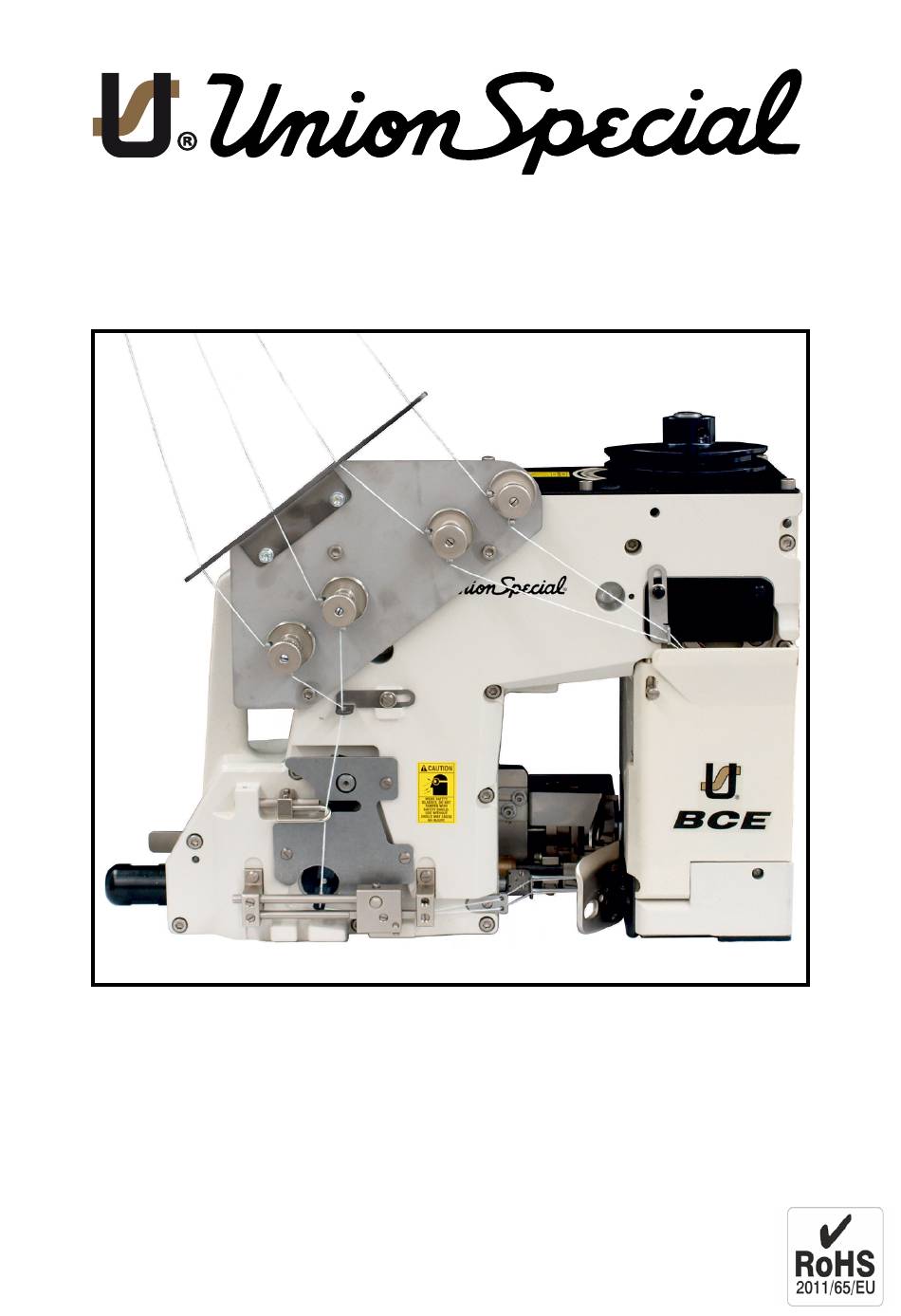

ENGINEER´S AND ILLUSTRATED PARTS MANUAL

WARTUNGSANLEITUNG UND ILLUSTRIERTES TEILEVERZEICHNIS

BCE300PD MEDIUM SPEED BAG CLOSING MACHINES

BCE300PD „ECONOMY" SACKZUNÄHMASCHINE

MANUAL NO. / KATALOG NR.

FOR STYLES / FÜR TYPEN

04/2020

ORIGINAL INSTRUCTIONS

ORIGINALBETRIEBSANLEITUNG

CORROSION RESISTANT PARTS

KORROSIONSGESCHÜTZTE TEILE

: CAT-BCE311PD-EN-DE

: BCE311PD25-2, BCE311PD26-2A

BCE311PD26-2M

Table of Contents

Chapters

Need help?

Do you have a question about the BCE300PD and is the answer not in the manual?

Questions and answers

Summary of Contents for UnionSpecial BCE300PD

Page 1 ORIGINAL INSTRUCTIONS ENGINEER´S AND ILLUSTRATED PARTS MANUAL ORIGINALBETRIEBSANLEITUNG WARTUNGSANLEITUNG UND ILLUSTRIERTES TEILEVERZEICHNIS BCE300PD MEDIUM SPEED BAG CLOSING MACHINES CORROSION RESISTANT PARTS BCE300PD „ECONOMY“ SACKZUNÄHMASCHINE KORROSIONSGESCHÜTZTE TEILE MANUAL NO. / KATALOG NR. : CAT-BCE311PD-EN-DE FOR STYLES / FÜR TYPEN : BCE311PD25-2, BCE311PD26-2A...
Page 3: Preface
MANUAL NO. CAT-BCE300PD-EN-DE KATALOG NR. CAT-BCE300PD-EN-DE INSTRUCTIONS FOR BETRIEBSANLEITUNG FÜR BCE311PD25-2, BCE311PD26-2A, BCE311PD26-2M BCE311PD25-2, BCE311PD26-2A, BCE311PD26-2M First Edition ©2018 Erste Auflage ©2018 Union Special GmbH Rights reserved in all Countries Weltweit beanspruchte Union Special GmbH Rechte PREFACE VORWORT This manual assists you in the operation and mainte- Diese Betriebsanleitung leitet Sie bei der Bedienung nance of your machine and simplifies spares orders.
Page 4: Safety Rules
SAFETY RULES SICHERHEITSHINWEISE 1. Before putting the machine described in this manual 1. Lesen Sie vor Inbetriebnahme der in diesem into service, carefully read the instructions. Star- Katalog beschriebenen Maschine die Betriebs- ting up your machine is only permitted after taking anleitung sorgfältig durch.
Page 5 8.3. When leaving the workplace and during unat- 8.3. Beim Verlassen des Arbeitsplatzes und bei tended periods. unbeaufsichtigtem Arbeitsplatz. 8.4. During maintenance of the machine which has 8.4. Für Wartungsarbeiten, die abhängig von dem to be done regularly depending on the material zu verpackenden Füllgut regelmäßig durchzu- being bagged.
Page 6: Caution Areas
CAUTION AREAS GEFÄHRDUNGSZONEN Each UNION SPECIAL machine is identified by a Jede UNION SPECIAL Maschine hat eine Typen- style number and a serial number. nummer und eine Seriennummer. Both numbers are stamped into the style plate. Beide Nummern sind in das Typenschild eingeprägt. NOTE: Instructions stating direction or location BEACHTEN SIE: Hinweise auf Richtung und Lage,...
Page 7 BLANK...
Page 8: Table Of Contents
TABLE OF CONTENTS INHALTSVERZEICHNIS Preface ..............3 Vorwort ..............3 Safety Rules ............4 Sicherheitshinweise ..........4 Caution Areas ............6 Gefährdungszonen ..........6 Table of Contents.............8 Inhaltsverzeichnis ............ 8 Identification of Machines ........10 Bezeichnung der Maschinen ......... 10 Styles of Machines ..........
Page 9 Einstellung der Zeitrelais im Schaltkasten der Set time relays in switch box of sewing station ..34 Nähstation ............. 34 Wiring Diagram ............35 Schaltschema ............35 C29476GC6 Guillotine Cutter Adjustments ... 36 C29476GC6 Einstellung der Guillotine ....36 Knife Alignment............36 Messerausrichtung ..........
Page 10: Identification Of Machines
IDENTIFICATION OF MACHINES BEZEICHNUNG DER MASCHINEN Each UNION SPECIAL BCE300 series is identified Jede UNION SPECIAL BCE300 Maschine hat eine by a style number, which is stamped on the style Typnummer, die in das Typenschild eingeprägt ist, plate located on the center portion at the rear of the das mittig an der hinteren Gehäuseseite befestigt ist.
Page 11: Type Of Bag Closure
BCE311PD25-2: Same as BCE311PD26-2M, but BCE311PD25-2: Wie BCE311PD26-2M, jedoch without electromechanical components and without ohne elektromechanische Komponenten und ohne solenoid valve. Magnetventil. TYPE OF BAG CLOSURE SACKVERSCHLUSSART Fold over closure manually by operator or by addi- Umschlagverschluss von Hand durch Bediener oder tional bag feed-in device with bag-top fold-over de- durch zusätzliche Sackzuführeinrichtung mit Sa- vice.
Page 12: Torque Requirements
TORQUE REQUIREMENTS ERFORDERLICHE DREHMOMENTE Torque (measured in inch-pounds) is a “rotating” Das Drehmoment (gemessen in Nm) ist eine „Dreh“- force in pounds applied through a distance by a lever Kraft in N mal einem Hebelarm in m. Es wird mittels (in inches or feet).
Page 13: Threading The Machine
THREADING THE MACHINE EINFÄDELN DER MASCHINE Turn off main power switch before Schalten Sie vor dem Einfädeln den threading! When using clutch motors Hauptschalter aus! Beim Gebrauch without actuation lock wait until motor von Kupplungsmotoren ohne Betäti- has completely stopped. gungssperre ist der Stillstand des Mo- tors abzuwarten.
Page 14: Inserting Needles
INSERTING NEEDLES EINSETZEN DER NADELN The standard needle is 9848GF250/100. Insert nee- Die Standardnadel ist 9848GF250/100. Setzen Sie dle according to the following procedure: die Nadel wie folgt ein: 1. Bring needle head (A) to the highest position. Bringen Sie den Nadelkopf (A) in die obere Stel- lung.
Page 15: Putting Into Service
PUTTING INTO SERVICE INBETRIEBNAHME If applicable, compare the control voltage of the unit Vergleichen Sie gegebenenfalls die Steuerspannung with the control voltage of the sewing head for start, der Anlage mit der Steuerspannung des Nähkopfes stop and cutting. für Start, Stopp und Abschneiden. Check by turning the handwheel in operating direc- Prüfen Sie durch Drehen des Handrads in Drehrich- tion, whether the machine works.
Page 16: Lubrication
LUBRICATION ÖLEN CAUTION! ACHTUNG! Vor dem Versand wurde das Öl aus der Oil has been drained from the machine Maschine abgelassen, der Ölbehälter muß deshalb before shipping and the reservoir must be filled before vor der Inbetriebnahme gefüllt werden. Verwenden beginning to operate.
Page 17: Changing Oil And Filters
CHANGING OIL AND FILTERS ÖL- UND FILTER-WECHSEL 1. It is recommended that oil and filters (660-1071A, Es wird empfohlen, Öl und Filter (660-1071A, Ref. No. 7 Pages 59 and 85) be changed after Pos. Nr. 7 Seite 59 und 85) nach dem ersten 500 the first 500 hours of operation.
Page 18: Oil Flow
OIL FLOW ÖLFLUSS The oiling system consists of pressurized oil that is Die Druckschmierung arbeitet mit Drucköl, das intern sent to strategic areas internally throughout the ma- an die strategisch wichtigen Stellen der Maschine, chine that require oil. First the oil travels from the oil die Öl benötigen, geleitet wird.
Page 20: Oil Specification Requirements
OIL SPECIFICATION REQUIREMENTS ERFORDERLICHE ÖL-SPEZIFIKATIONEN All oils shall be non-compounded, straight mineral Sämtliche Öle sollten ungebundene, pure Mineralöle oils, of high viscosity index (will not thin down exces- mit hoher Viscosität sein (verdünnen sich bei Hitze sively with heat). Practically all oil companies have nicht übermäßig).
Page 21: Maintenance Plan Bce300
MAINTENANCE PLAN BCE300 WARTUNGSPLAN BCE300 Daily at the beginning of shift work Täglich bei Schichtbeginn: 1. Check oil level at oil gauge glass after closing 1. Ölspiegel im Ölschauglas nach 30 bis 40 Säk- 30 to 40 bags. ken kontrollieren. 2.
Page 22: Adjusting The Stitch Length
ADJUSTING THE STITCH LENGTH STICHLÄNGENEINSTELLUNG Stitch length is set at the factory at 3 SPI (9 mm). If Die Stichlänge wird ab Werk auf 9 mm eingestellt. adjustment is necessary: Falls eine Einstellung notwendig ist, gehen Sie wie folgt vor: 1.
Page 23: Feed Dog Setting
FEED DOG SETTING TRANSPORTEUR-EINSTELLUNG Set the height of the feed dog to its highest position Stellen Sie die Höhe des Transporteurs in seiner so that the rear teeth protrude by .060” (1.5mm) from höchsten Stellung so ein, dass die hinteren Zähne the throat plate surface.
Page 24: Aligning The Needle Bar
ALIGNING THE NEEDLE BAR AUSRICHTEN DER NADELSTANGE Aligning the needles so that both needles penetrate Richten Sie die Nadelstange so aus, dass beide the stitch holes in the throat plate in the middle (Pic- Nadeln in der Mitte der Stichlöcher in der Stichplat- ture 2).
Page 25: Looper Setting
LOOPER SETTING GREIFER-EINSTELLUNG Set the looper so that the distance from the center- Stellen Sie den Greifer so ein, dass der Abstand der line of the left needle to the tip of the front looper is Mittellinie der linken Nadel zur Spitze des vorderen 7 mm, when looper is in its right end position.
Page 26: Needle Guard Setting
NEEDLE GUARD SETTING NADELANSCHLAG-EINSTELLUNG 1. Slip shaft of guard onto holder. 1. Schieben Sie den Schaft des Anschlags in den Halter. 2. Position the needle guard approximately to the 2. Setzen Sie den Anschlag etwa mittig zwischen middle between both needle tips. die beiden Nadeln.
Page 27: Looper Thread Control
LOOPER THREAD CONTROL GREIFERFADENKONTROLLE 1. Set the cast off edge of looper thread take-up to 1. Stellen Sie die Abzugskante des Greiferfadens be 2.000” (51 mm) from the outside of the looper bis Außenseite Greiferfadenabzugswelle auf das thread take-up shaft. Maß...
Page 28: Stitch Formation
STITCH FORMATION STICHBILDUNG UND FADEN- SPANNUNG Set the needle thread tension to be light enough to Stellen Sie die Nadelfadenspannung so ein, dass bei maintain a needle loop at the tip of the needle on half Bildung einer halben Stichlänge eine ausreichend the length of one stitch.
Page 30: Mounting The Proximity Switch For Feeler
MOUNTING THE PROXIMITY SWITCH EINBAU DES NÄHERUNGSSCHAL- FOR FEELER TERS FÜR TASTER KLASSEN BCE311PD26-2A / 26-2M STYLES BCE311PD26-2A / 26-2M Remove the left end cover. Mount the electronic Entfernen Sie das linke Abschlußblech. Montieren proximity switch (A) as shown in Fig. 1. Sie den elektronischen Näherungsschalter (A), wie in der Figur 1 gezeigt.
Page 31: Mounting The Proximity Switch For Feeler
MOUNTING THE PROXIMITY SWITCH EINBAU DES NÄHERUNGSSCHAL- FOR FEELER TERS FÜR TASTER STYLES BCE311PD26-2A / 26-2M KLASSEN BCE311PD26-2A / 26-2M...
Page 32: Switching Pressure Setting
SWITCHING PRESSURE SETTING SCHALTDRUCK-EINSTELLUNG The switching pressure on the feeler is set with screw Der Schaltdruck am Taster wird mit der Schraube (L, (L, Fig. 1). Fig. 1) eingestellt. Turn screw (L) slowly towards the magnet in the Drehen Sie die Schraube (L) langsam gegen den magnet support stud until its head just contacts the Magneten im Haltebolzen, bis der Schraubenkopf magnet, then turn it back 1/4 turn, so that the feeler...
Page 33 MOUNTING THE PROXIMITY SWITCH EINBAU DES NÄHERUNGSSCHAL- FOR FEELER TERS FÜR TASTER STYLES BCE311PD26-2A / 26-2M KLASSEN BCE311PD26-2A / 26-2M...
Page 34: Set Time Relays In Switch Box Of Sewing Station
SET TIME RELAYS IN SWITCH EINSTELLUNG DER ZEITRELAIS IM BOX OF SEWING STATION SCHALTKASTEN DER NÄHSTATION When the bag has been closed, the thread cutter Sobald der Sack zugenäht wurde, soll die Faden- should cut the moment the sewing machine stops kettenschere in dem Moment schneiden, in dem die and the bag is conveyed onwards extending the Nähmaschine still steht und das laufende Transport-...
Page 35: Wiring Diagram
WIRING DIAGRAM SCHALTSCHEMA Pay attention to the numbers on con- Beachten Sie beim Anschließen der tact insert of plug when connecting Kabeladern die Ziffern am Kontaktträ- the cable leads. ger des Steckers. When assembling the plug choose Wählen Sie beim Zusammenbau built-in position “A”...
Page 36: C29476Gc6 Guillotine Cutter Adjustments
C29476GC6 GUILLOTINE CUTTER C29476GC6 EINSTELLUNG ADJUSTMENTS GUILLOTINE KNIFE ALIGNMENT MESSERAUSRICHTUNG With screws “C” just loose enough to move the knife Lockern Sie die Schrauben „C“ gerade genug, um holder, move the cylinder and align the moving knife den Messerhalter zu bewegen, schieben Sie den holder prongs so they are in the lower knife guide Zylinder und bringen Sie den Messerhalter in seine area.
Page 38: Needle / Looper Synchronisation
NEEDLE / LOOPER SYNCHRONISATION NADEL- /GREIFERSYNCHRONISIERUNG...
Page 39: Nadel- /Greifersynchronisierung
NEEDLE / LOOPER SYNCHRONISATION NADEL-/GREIFERSYNCHRONISIE- RUNG Remove the loopers and insert the test pin (I), 1/4” Entfernen Sie die Greifer und setzen Sie den Teststift (I), 6,35 mm Durchmesser x 44,5 mm lang, in den Greifer- (6.35mm) diameter x 1 3/4” (4.5mm) long, in the looper halter und ziehen Sie ihn fest, wenn er 6,35 mm über die holder and lock the rod when 1/4”...
Page 41: Trouble Shooting
TROUBLE SHOOTING FEHLERSUCHE PROBLEMS CAUSE AND SOLUTION PROBLEME URSACHE UND LÖSUNG Needle thread wraps CAUSE: Chaining section Nadelfaden um den Grei- URSACHE: Fadenkette around looper not clamping chain. fer gewickelt. wird nicht vom Kettelteil geklemmt. SOLUTION: Set chaining LÖSUNG: Stellen Sie das section to specification.
Page 42: Ordering Wear And Spare Parts
ORDERING WEAR AND SPARE BESTELLUNG VON VERSCHLEISS- PARTS UND ERSATZTEILEN The following section of this manual simplifies order- Der folgende Teil dieses Katalogs vereinfacht die ing spare parts. Exploded views of various sections Bestellung von Verschleiß- und Ersatzteilen. Explosi- of the mechanism show the actual position of the onszeichnungen der einzelnen Gruppen des Mecha- spares in the machine.
Page 43: Views And Description Of Parts
VIEWS AND DESCRIPTION OF PARTS DARSTELLUNGEN UND TEILEBESCHREIBUNGEN...
Page 44 BUSHINGS BUCHSEN...
Page 45: Co66
BUSHINGS BUCHSEN Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl 10044AL Bushing, needle bar, upper Nadelstangenbuchse 10054D Bushing, needle bar, lower Nadelstangenbuchse 660-1137 „O“-Ring Dichtungsring 10044BR Bushing, presser bar Buchse 10044XGL Bushing, main shaft Buchse, Hauptwelle 660-1152 Lip Seal Wellendichtring...
Page 46 NEEDLE BAR DRIVE NADELSTANGENANTRIEB...
Page 47: Css9151740Cp
NEEDLE BAR DRIVE NADELSTANGENANTRIEB Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl 10096G Guard, needle bar Nadelstangenschutz 660-1141 O-Ring Dichtungsring 10017B Needle bar Nadelstange G20018CD Needle head assm., rust pro- Nadelkopf kpl., rostgeschützt tected 80620H Sleeve Spannhülse SS8110520TP...
Page 48 UPPER MAIN SHAFT OBERE HAUPTWELLE...
Page 49: Css4151215Sp
UPPER MAIN SHAFT OBERE HAUPTWELLE Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl 10022F Main shaft, upper Obere Hauptwelle TA0370601M0 Plug Stopfen 10040B Eccentric Exzenter SS8660612TP Set screw Gewindestift 660-1029 Ring, retaining Sicherungsring 29476ZS Bearing, assembly Kugellager SS8660612TP Set screw...
Page 50 CRANKSHAFT ASSEMBLY KURBELWELLE, KOMPLETT...
Page 51: C22894Bq
CRANKSHAFT ASSEMBLY KURBELWELLE, KOMPLETT Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl 10021S Pulley Riemenscheibe C22894BQ Set screw Gewindestift 10084A Washer, felt Filzscheibe CSS9151420TP Screw Schraube WP0621016SD Washer Scheibe 10042 Sprocket, feed drive Zahnriemenrad für Trans- portantrieb 10021B Nabe...
Page 52 LOOPER DRIVE AND NEEDLE GUARD DRIVE GREIFER UND NADELANSCHLAGANTRIEB...
Page 53: C22894Aw
LOOPER DRIVE AND NEEDLE GUARD DRIVE GREIFER UND NADELANSCHLAGANTRIEB Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl 10008 Looper, front and rear Greifer, vorn und hinten C10013CD Looper holder, rust protected Greiferhalter, rostgeschützt C22894AW Screw Schraube CSS6660610TP Screw...
Page 54 FEED MECHANISM TRANSPORTMECHANISMUS...
Page 55: Css6110710Tp
FEED MECHANISM TRANSPORTMECHANISMUS Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl **1. CSS6121050SP Screw Schraube **2. CSS6121210SP Screw Schraube C10025C Needle guard Nadelanschlag C10034J Sealing frame Dichtrahmen C10034E Sealing washer Dichtplatte G10084B Bellow assembly Dichtbalg komplett Bellows Dichtbalg **8.
Page 56 OIL PUMP ÖLPUMPE...
Page 57 OIL PUMP ÖLPUMPE Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl 10093CR Oil tube, suction Ölansaugrohr 660-3003 Rotary fitting Schwenkverschraubung 10093T Clamp, oil tube Halter für Ölrohr WP0531000SE Washer Scheibe SS6121210SP Screw Schraube SM6051202TP Screw Schraube 10093CS Oil deflection plate...
Page 58 OIL TUBES ÖLSCHLÄUCHE...
Page 59 OIL TUBES ÖLSCHLÄUCHE Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl 10093AH Oil tube, 220mm long Ölschlauch, 220 mm lang 10093-4 Oil tube, 178mm long Ölschlauch, 178 mm lang 10093-2 Oil tube, 280mm long Ölschlauch, 280 mm lang 10093AH Oil tube, 220mm long Ölschlauch, 220 mm lang...
Page 60 OIL DISTRIBUTION ASSEMBLY ÖLVERTEILER KOMPLETT Loctite Pipeseal Union Special CE48 Loctite Pipeseal Union Special CE48...
Page 61 OIL DISTRIBUTION ASSEMBLY ÖLVERTEILER KOMPLETT Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl 10084 Gasket Dichtung 10093CW Oil distributor Ölverteiler Oil tube Ölrohr WP0531000SE Washer Scheibe SM6052002TP Screw Schraube 10084G Gasket Dichtung 10093CT Oil housing Verteilergehäuse 999-196 Screw, plug, oil drain...
Page 62 PRESSER FOOT LIFT DRÜCKERFUSSLIFTUNG Loctite 262 Loctite 262 Loctite 262...
Page 63: C10095S
PRESSER FOOT LIFT DRÜCKERFUSSLIFTUNG Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl C10030W Presser foot binder Drückerfuß-Mitnehmer VV6152212SP Screw Schraube 10095BN Screw Schraube 10095BP Mutter **5. C10095S Screw Schraube 10033R Collar Stellring Screw Schraube C10030Y Regulator Druckeinstellschraube 10032H...
Page 64 NEEDLE THREAD CONTROL NADELFADENKONTROLLE...
Page 65: Css1120710Sp
NEEDLE THREAD CONTROL NADELFADENKONTROLLE Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl C10047D Pin, rust protected Stift, rostgeschützt C10066 Thread guide holder, rust Halter für Fadenführung, protected rostgeschützt CSS8120740SP Set screw, rust protected Gewindestift, rostgeschützt C10066A Thread guide, rust protected Fadenführung, rostgeschützt C10082Q...
Page 66 LOOPER THREAD CONTROL GREIFERFADENKONTROLLE...
Page 67: Cwp0480856Sp
LOOPER THREAD CONTROL GREIFERFADENKONTROLLE Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl C10068DD Thread guide, rust protected Fadenführung, rostgeschützt B1124804000 Eyelet Öse 10068E Eyelet Öse CSS6121050SP Screw, rust protected Schraube, rostgeschützt 10068CD Thread guide, rust protected Fadenführung, rostgeschützt CSS1120710SP Screw, rust protected Schraube, rostgeschützt...
Page 68 THREAD TENSIONS, THREAD GUIDE AND DEFLECTION PLATE FADENSPANNUNGEN, FADENFÜHRUNG UND ABWEISPLATTE...
Page 69: C80676A
THREAD TENSIONS, THREAD GUIDE AND DEFLECTION PLATE FADENSPANNUNGEN, FADENFÜHRUNG UND ABWEISPLATTE Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl 10092CD Plate, rust protected Platte, rostgeschützt C96501 Pin, rust protected Zylinderstift, rostge- schützt 10092CDA Thread guide, rust protec- Fadenführung, rostge- schützt...
Page 70 FRONT AND LOOPER COVERS VORDERE ABDECKUNG UND GREIFERABDECKUNG...
Page 71: C22894Bm
FRONT AND LOOPER COVERS VORDERE ABDECKUNG UND GREIFERABDECKUNG Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl 10082AW Front cover Frontdeckel 96535 Stift 660-1067 Stift TA2351004R0 Plug Verschlußstopfen 660-1127 Lip seal Wellendichtring C10033D Collar Stellring CSS8120740SP Set screw Gewindestift C10057...
Page 72 COVERS ABDECKUNGEN...
Page 73: C22599G
COVERS ABDECKUNGEN Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl CSS6120940SP Screw Schraube 10082H Cover Abdeckung 10084L Gasket Dichtung 10082F Cover Abdeckung C22599G Screw Schraube C524 Spring Feder C10094A Bolt Bolzen...
Page 74 BACK AND RIGHT COVERS HINTERE UND RECHTE ABDECKUNG...
Page 75 BACK AND RIGHT COVERS HINTERE UND RECHTE ABDECKUNG Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl C22894BM Screw Schraube TA1050504R0 Plug, cap Verschlußstopfen 10082AK Cover Abdeckung Dust ring Staubring GR-10094 Vent Entlüftungsschraube Stift Style plate Typenschild 10082AN Cover...
Page 76 FEELER FOR STYLE BCE311PD26-2A, -2M TASTER FÜR KLASSE BCE311PD26-2A, -2M...
Page 77: C10095L
FEELER FOR STYLE BCE311PD26-2A, -2M TASTER FÜR KLASSE BCE311PD26-2A, -2M Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl A10504A Sensor bracket Halter für Näherungsschalter 96826 Paßkerbstift VVSS2621540SP Bracket screw Schraube für Halter C95167 Sensor screw Schraube für Näherungs-...
Page 78 GUILLOTINE CHAIN CUTTER KETTENABSCHNEID-GUILLOTINE...
Page 79: Part No
GUILLOTINE CHAIN CUTTER KETTENABSCHNEID-GUILLOTINE Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl C29476GC6 Guillotine assembly Guillotine komplett 671A386 Air cylinder Luftzylinder 999-411G1/8-6 Elbow fitting Winkelverschraubung 10095BY Screw Schraube 10078D Cover Abdeckung C10095U Screw Schraube VV10086D Washer Scheibe 10083BW...
Page 80 AIR CYLINDER DRIVE FOR BCE311PD26-2M LUFTZYLINDER-ANTRIEB BCE311PD26-2M...
Page 81: C95954
AIR CYLINDER DRIVE FOR BCE311PD26-2M LUFTZYLINDER-ANTRIEB BCE311PD26-2M Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl 29925GCMC2 Air cylinder drive assembly Luftzylinger-Antrieb, komplett 671-255M Valve Ventil 671F99R1/8-6 Straight fitting Gerade Verschraubung 10095BE Screw Schraube 10095BF Screw Schraube 10083BX Valve adaptor...
Page 82 SEWING COMBINATION NÄHTEILE...
Page 83: C22599L
SEWING COMBINATION NÄHTEILE Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl G20030GD Presser Foot Bottom Drückerfußsohle C10030T Presser Foot Shank Drückerfußnabe CSS8120740SP Set Screw Gewindestift CSS9151420TP Screw Schraube C10047C Pin, dowl Paßstift C22599L Screw Schraube G20024BD Throat Plate Stichplatte...
Page 84 ACCESSORIES ZUBEHÖR...
Page 85 ACCESSORIES / ZUBEHÖR Ref. No. Part No. Qty. Req. Description Beschreibung Pos. Nr. Teil Nr. Anzahl 22933105 Screwdriver Schraubendreher 22933006 Screwdriver Schraubendreher 12288403 Tweezers Pinzette VVR83 Allen Wrench 5mm T-Griff 5 mm 9848GF250/100 Needle Nadel 28604U Oil Bottle 0.5 l Ölbehälter 0,5 l *6A.
Page 86: Numerical Index Of Parts
NUMERICAL INDEX OF PARTS NUMERISCHES TEILEVERZEICHNIS Part No. Page Part No. Page Teile Nr. Seite Teile Nr. Seite 6-878-6MM-1MM ..........81 671D57 .............61 671F99R1/8-6 ...........81 605A ..............47 998-31AK ............81 660-212 .............49 660-705 .............75 998-59D ............81 660-1018 ............45 998-226A1 ............81 660-1027 ............55 998-226A2 ............81 660-1028 ............51 998-226A3 ............81...
Page 87 Part No. Page Part No. Page Teile Nr. Seite Teile Nr. Seite 10044AL ............45 10022B .............55 10022F ..............49 10044AU ............45 10022G .............47 10044BR ............45 10022P .............51 10044CGL ............45 10032H .............63 10044DGL ............45 10044EGL ............45 10032HH ............63 10032HL ............63 10044FGL ............45 10033B .............55 10044GL ............45 10033C .............51, 55...
Page 88 Part No. Page Part No. Page Teile Nr. Seite Teile Nr. Seite 10082AN ............75 10095BE ............81 10082AW ............71 10095BF ............81 10082F ..............73 10095BK ............55 10095BL ............55 10082H .............73 10083 ..............47 10095BM ............55 10083BW ............79 10095BN ............63 10083BX ............81 10095BP ............63 10083P .............81 10095BT ............63 10095BY ............79...
Page 89 Part No. Page Part No. Page Teile Nr. Seite Teile Nr. Seite 90710C .............77 C10030T ............83 95055 ..............75 C10030U ............83 95153 ..............81 C10030V ...........63, 83 C10030W ............63 95403A ..............57 96535 ..............71 C10030Y ............63 96826 ..............77 C10032C ............77 99288 ..............77 C10033D ............71 C10034E ............55 12288403 ............85 C10034J ............55...
Page 90 Part No. Page Part No. Page Teile Nr. Seite Teile Nr. Seite CSS6151040SP ..........79 C10095BB ............79 C10095L ............77 CSS6152212SP ........61, 81 C10095N ............77 CSS6660610TP ..........53 C10095S ............63 CSS7080520SP ..........65 C10095ST ............79 CSS8110422TP ..........83 C10095U ............79 CSS8120410SP ........55, 75 CSS8120740SP ........ 65, 71, 83 C22599G ............73 CSS8151230SP ..........45 C22599L ............83...
Page 91 Part No. Page Part No. Page Teile Nr. Seite Teile Nr. Seite VV10032J ............79 VV10078A ............79 NM6040000SN ..........81 VV10086D ............79 NS6120310SP ..........57 VV10095R ............63 VV22519 ............77 SM6051202TP ..........57 VV22519R ............79 SM6052002TP ..........61 VV22782A ............77 SM6081802TP ..........49 VV-95412 ............69 VV-95955 ............69 SS4111215SP ...........51 VV96203 ............75 SS6110650TP ...........55...
