Simu T3.5 Hz.02 Instructions Manual page 2

2

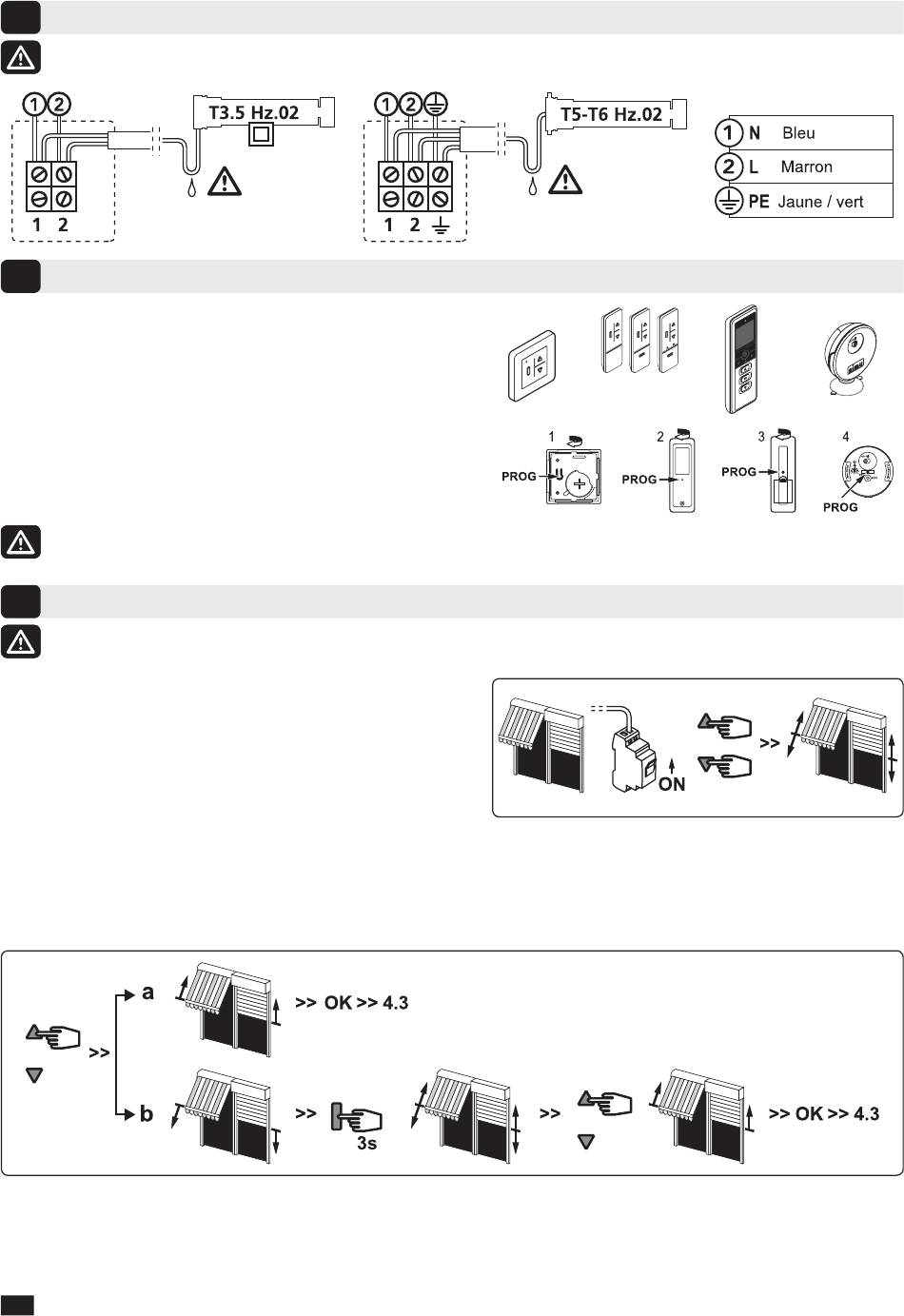

Câblage
Il est recommandé de pouvoir couper individuellement l'alimentation de chaque moteur.
3
Emetteurs compatibles
1 : Emetteur Hz COLOR+ mural
2 : Emetteur Hz COLOR+ mobile 1 / 5 canaux
3 : Emetteur Hz Color Multi / Timer Easy / Timer Multi
4 : Capteur Hz soleil
Portée des émetteurs Hz :
1,2 & 3 : 20 m à travers 2 murs de béton armé.
4 : 6 m à travers 2 murs de béton armé.
12 émetteurs max. par moteur.
Emplacement de la touche PROG sur les émetteurs Hz :
Eloigner les émetteurs de toute surface ou structure métallique qui pourraient nuire à leur bon
fonctionnement (perte de portée).
4
Réglage des fins de course
Si l'installation comporte plusieurs moteurs, un seul moteur doit être alimenté pendant les opérations
du chapitre 4.1, ceci pour éviter les interférences avec les autres moteurs lors de la programmation.
4.1- Mode apprentissage
- Mettre le moteur sous tension.
- Appuyer simultanément sur les touches montée et descente d'un émet-
teur Hz. Le moteur effectue une rotation de 0,5 seconde dans un sens
puis dans l'autre. Cet émetteur commande maintenant le moteur en
mode instable. Passer à l'étape 4.2.
4.2- Configuration du sens de rotation :
Appuyer sur la touche montée de l'émetteur :
a- Si l'axe tourne dans le sens montée, passer à l'étape 4.3.
b- Si l'axe tourne dans le sens descente, inverser le sens de rotation en appuyant sur la touche stop pendant au moins 3 secondes. Le
moteur confirme la modification par une rotation de 0,5 seconde dans un sens puis dans l'autre. Passer à l'étape 4.3.
4.3- Réglage des fins de course :
Le réglage des fins de course peut être réalisé de deux façons :
- Mémorisation en premier du point d'arrêt bas (a) et ensuite du point d'arrêt haut (b).
- Mémorisation en premier du point d'arrêt haut (b) et ensuite du point d'arrêt bas (a).
2/4
1 2
230V - 50 Hz
3 4
