Qlima SPHP 130 Operating Manual page 71

OPMERKING OVER GEFLUOREERDE GASSEN
1. Deze zwembad warmtepomp bevat gefluoreerde gassen. Voor specifieke informatie over het type gas
en de hoeveelheid, verwijzen wij u naar het relevante label op het apparaat zelf.
2. Installatie, service, onderhoud en reparatie van dit toestel moet worden uitgevoerd door een gecerti-
ficeerd technicus.
3. Product recycling moet worden uitgevoerd door een erkend vakman.
4. Deze zwembad warmtepomp is een hermetisch gesloten eenheid die gefluoreerde gassen bevat.
B

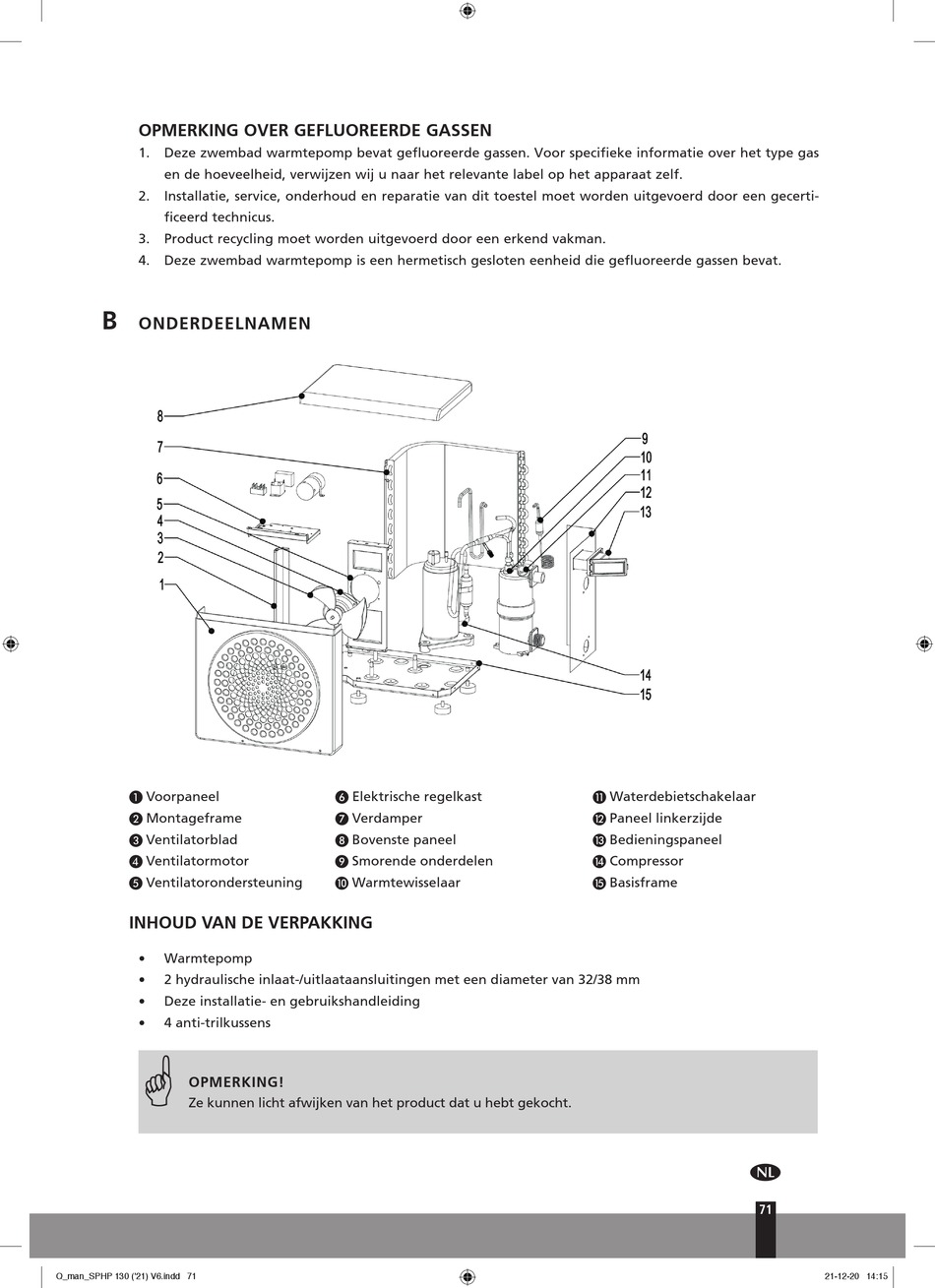

ONDERDEELNAMEN
A Voorpaneel
B Montageframe
C Ventilatorblad
D Ventilatormotor
E Ventilatorondersteuning
INHOUD VAN DE VERPAKKING
• Warmtepomp
• 2 hydraulische inlaat-/uitlaataansluitingen met een diameter van 32/38 mm
• Deze installatie- en gebruikshandleiding
• 4 anti-trilkussens
G
OPMERKING!
Ze kunnen licht afwijken van het product dat u hebt gekocht.
Q_man_SPHP 130 ('21) V6.indd 71 Q_man_SPHP 130 ('21) V6.indd 71
F Elektrische regelkast
G Verdamper
H Bovenste paneel
I Smorende onderdelen
J Warmtewisselaar
K Waterdebietschakelaar
L Paneel linkerzijde
M Bedieningspaneel
N Compressor
O Basisframe
1
71
21-12-20 14:15 21-12-20 14:15
