B

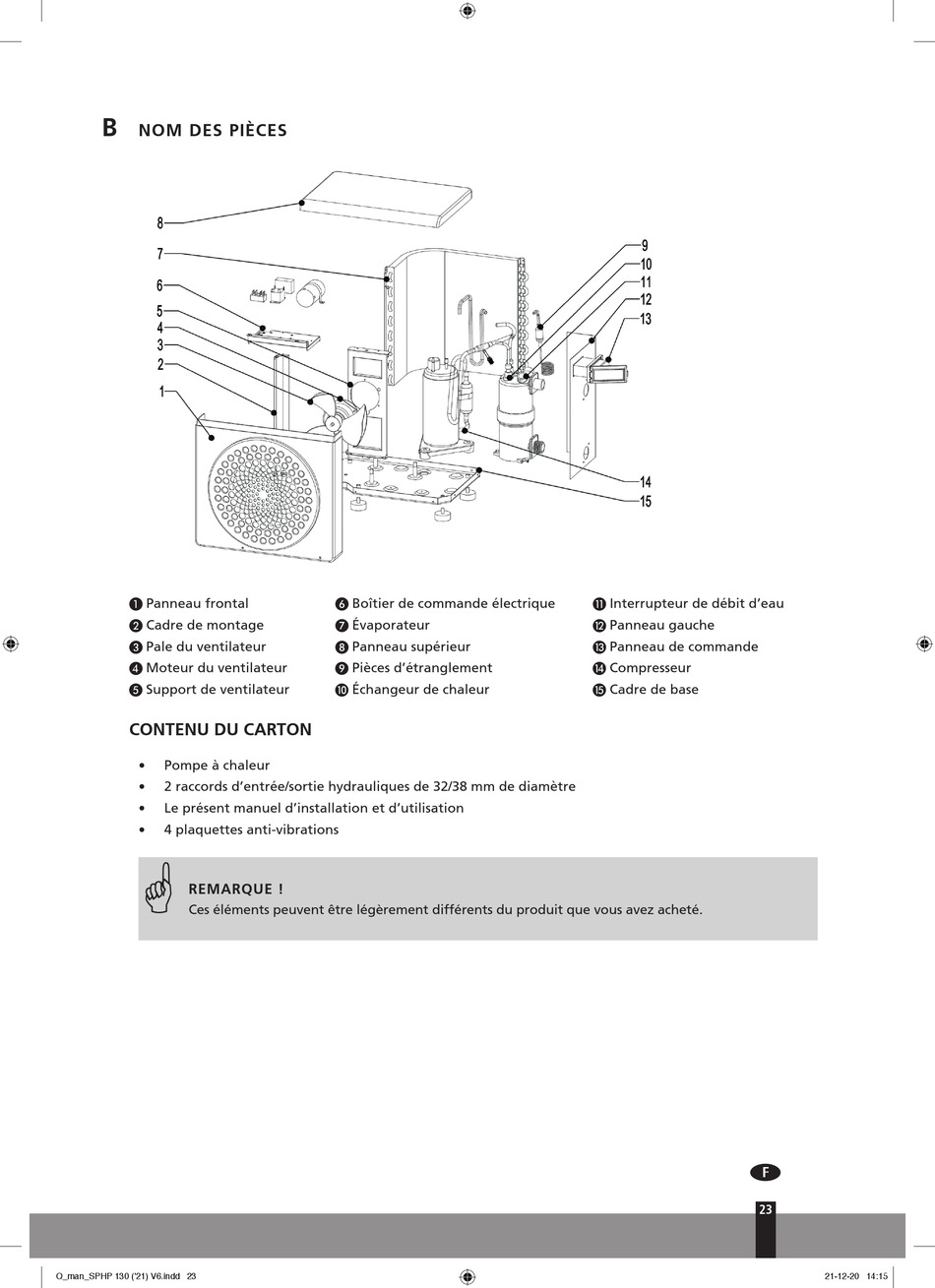

NOM DES PIÈCES
A Panneau frontal
B Cadre de montage
C Pale du ventilateur
D Moteur du ventilateur
E Support de ventilateur
CONTENU DU CARTON
• Pompe à chaleur
• 2 raccords d'entrée/sortie hydrauliques de 32/38 mm de diamètre
• Le présent manuel d'installation et d'utilisation
• 4 plaquettes anti-vibrations
G
REMARQUE !
Ces éléments peuvent être légèrement différents du produit que vous avez acheté.
Q_man_SPHP 130 ('21) V6.indd 23 Q_man_SPHP 130 ('21) V6.indd 23
F Boîtier de commande électrique
G Évaporateur
H Panneau supérieur
I Pièces d'étranglement
J Échangeur de chaleur
K Interrupteur de débit d'eau
L Panneau gauche
M Panneau de commande
N Compresseur
O Cadre de base
3
