Summary of Contents for marklin 5625

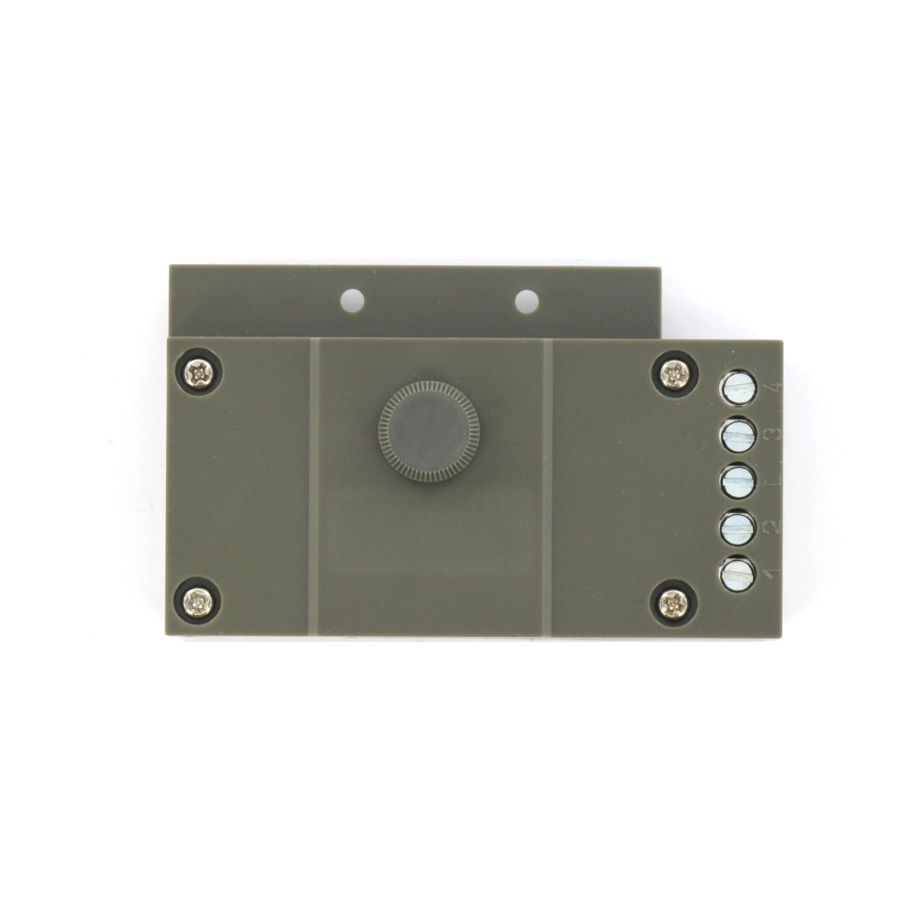

- Page 1 Weichenantrieb 5625...
- Page 2 Switch machine with track detection circuit Wisselaandrijving met terugmelding Si l’on veut monter le moteur électromagnétique 5625 à droite ou à gauche (aiguillage 5965, 5966, 5976 Wird der elektromagnetische Antrieb 5625 – rechts ou 5977), il faut au préalable demonter le levier de oder links –...
- Page 3 La mise en place du moteur est facilitée si la curseur Das Einsetzen des Antriebs wird er leichtert, wenn der «A» dépasse la cache. Il est verrouillé en fin de Stellschieber „A” unter der Abdeckung vorsteht. Er ist course et ne puet être déplacé que par action sur le in den Endstellungen verriegelt und kann nur mit dem bouton de com mande «B».
- Page 4 Anschluss des Weichenantriebs Hooking up the switch machine Branchement du moteur d’aiguillage Aansluiting van de wisselaandrijving 5625 72710 AC/DC 16 V Geeignete AnschlussStecker und Buchsen: 71400 Suitable plugs and sockets for connections: 71400 Fiches et douilles de raccordement appropriées: 71400...
- Page 5 Rückmeldung der Stellung des Weichenantriebs mit Glühlampen Switch machine setting indicated with bulbs using the track detection circuit Rétrosignalisation de l’indication du moteur à l’aide d’ampoules Terugmelding van de stand van de wisselaandrijving met behulp van gloeilampen 5625 5654 72720 AC/DC 16 V...
- Page 6 Weiche und Decoder k 83 anschließen. Connect the turnout and the decoder k 83. Raccordez l’aiguille au k 83 décodeur. Wissel en decoder k 83 aansluiten.
- Page 7 Schaltbild Wiring diagram Schéma électrique Schakeling...
- Page 8 Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 57 73033 Göppingen 184142/1211/Ha1Ef Deutschland Änderungen vorbehalten www.maerklin.com www.maerklin.com/en/imprint.html © by Gebr. Märklin & Cie. GmbH...
