17" 40V Cordless Lawn Mower
MO40B01
Owner's Manual
TOLL-FREE HELPLINE: 1-888-90WORKS
(888.909.6757)
www.GreenWorksTools.com
Read all safety rules and instructions carefully before operating this tool.

Advertisement

Chapters

Table of Contents
loading

Related Manuals for GreenWorks MO40B01

Summary of Contents for GreenWorks MO40B01

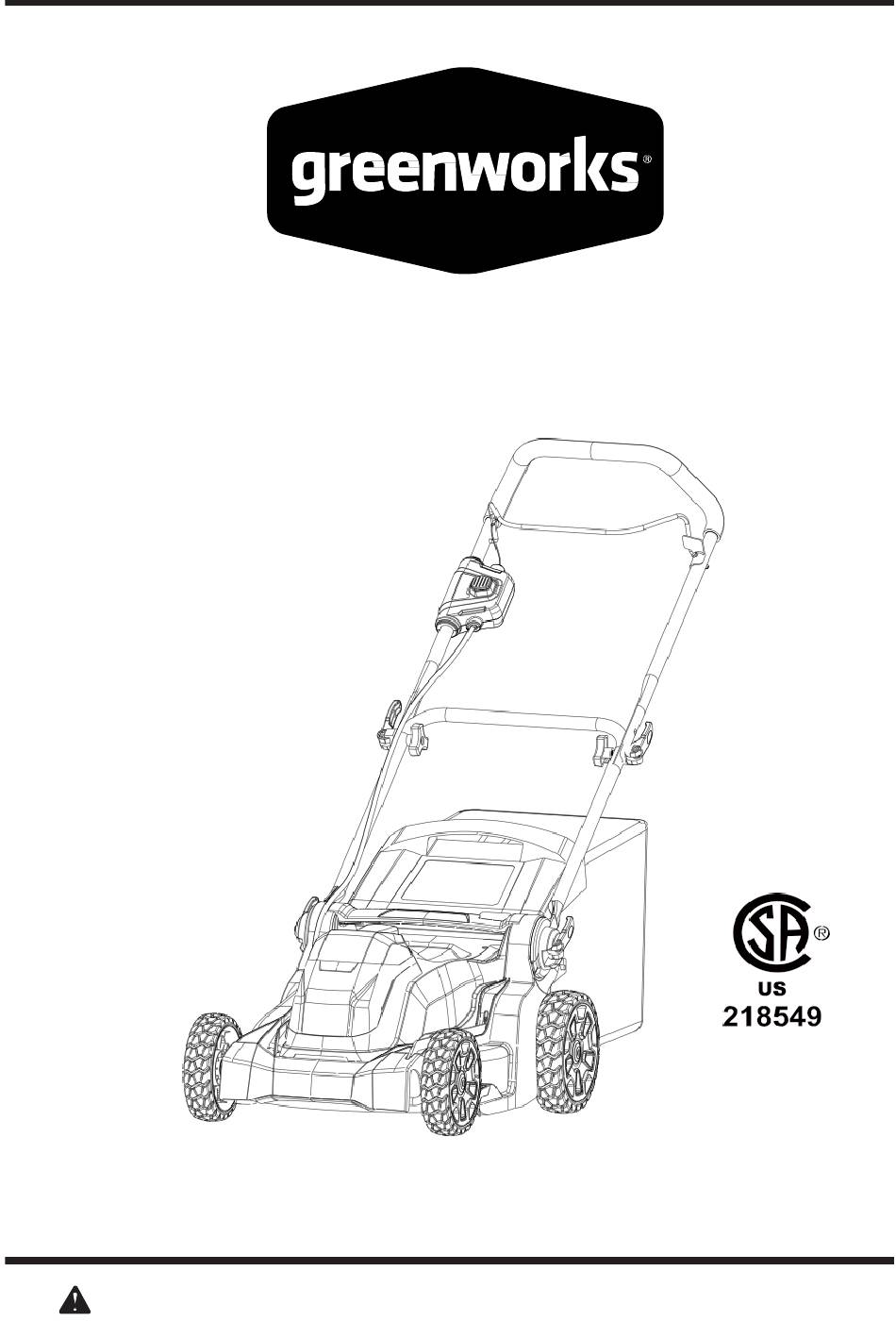

  • Page 1 17” 40V Cordless Lawn Mower MO40B01 Owner’s Manual TOLL-FREE HELPLINE: 1-888-90WORKS (888.909.6757) www.GreenWorksTools.com Read all safety rules and instructions carefully before operating this tool.

  • Page 2: Table Of Contents

    CONTENTS Contents..........................2 Product specifications ....................2 Safety information ......................3 Symbols ........................8 Know your lawn mower ..................... 10 Assembly ........................11 Operation ........................16 Maintenance ........................ 21 Service ........................23 Environmentally safe battery disposal ................24 Troubleshooting......................... 25 Warranty........................

  • Page 3: Safety Information

    SAFETY INFORMATION GENERAL SAFETY RULES WARNING: when using electric lawn mowers, basic safety precautions should always be followed to reduce the risk of fire, electric shock, and personal injury, including the following: READ ALL INSTRUCTIONS CAREFULLY W A R N I N G This symbol indicates important safety instructions.
  • Page 4 SAFETY INFORMATION • Always wear proper eye protection that complies with ANSI Z87.1 in order to protect your eyes while operating or performing any adjustment or repair. Thrown objects that ricochet can cause serious eye injury. • Always wear a face mask or a dust mask when operating the mower in a dusty environment. •...
  • Page 5 BATTERY & CHARGER C A U T I O N USE ONLY GREENWORKS APPROVED REPLACEMENT BATTERIES, OTHER BATTERIES MAY CAUSE INJURY OR DAMAGE TO THE MOWER. Use with GREENWORKS 40V battery (#29472). BATTERY SAFETY RULES • Battery tools do not have to be plugged into an electrical outlet; therefore, they are always in operating condition.
  • Page 6 SAFETY INFORMATION • Batteries can explode in the presence of a source of ignition, such as a pilot light. To reduce the risk of serious personal injury, never use any cordless product in the presence of open flame. An exploded battery can propel debris and chemicals. If exposed, flush with water immediately.
  • Page 7 SAFETY INFORMATION use only the charger that is provided by the manufacturer to charge the battery. • DO NOT ABUSE THE CHARGE CORD. Never carry the charger by the cord. Do not disconnect the charger from the outlet or from the mower by pulling the charger cord. •...

  • Page 8: Symbols

    SYMBOLS Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the product better and safer. SYMBOL NAME DESIGNATION/EXPLANATION Volts Voltage Amperes Current Hertz Frequency (cycles per second)
  • Page 9 SYMBOLS The following signal words and meanings are intended to explain the levels of risk associated with this product. SYMBOL SIGNAL MEANING DANGER Indicates an imminently hazardous situation, which, if not avoided, will result in death or serious injury. WARNING Indicates a potentially hazardous situation, which, if not avoided, could result in death or serious injury.

  • Page 10: Know Your Lawn Mower

    KNOW YOUR LAWN MOWER Read this operator's manual and safety rules before operating your lawn mower. Compare the illustration in Figure 1 to your lawn mower in order to familiarize yourself with the location of various controls and adjustments. Save this manual for future reference. Bail switch Mulching...

  • Page 11: Assembly

    ASSEMBLY INSTRUCTIONS UNPACKING • Carefully remove the product and any accessories from the box. Make sure that all items listed in the packing list are included. • Inspect the product carefully to make sure no breakage or damage occurred during shipping. •...
  • Page 12 ASSEMBLY INSTRUCTIONS UNFOLDING AND ADJUSTING HANDLE (See Figure 2) • Pull up and back on the upper handle to raise the handle into operating position. Make certain the handles snap into place securely. • Tighten the lower handle with the cam locks on both sides. •...
  • Page 13 ASSEMBLY INSTRUCTIONS INSTALLING THE GRASS CATCHER BAG (See Figure 3) • Lift the chute cover (1). • Lift the grass catcher by its handle (2) and place under the chute cover so that the hooks (3) on the grass catcher frame are seated into the slots in the handle bracket. •...
  • Page 14 ASSEMBLY INSTRUCTIONS INSTALLING THE MULCHING PLUG (See Figure 4) • To remove the mulching plug, lift the chute cover (1). • Grasp the handle (2) of the mulching plug and pull the mulching plug out using the handle. • The mulching plug (3) is inserted on an angle, so it requires some force to remove it. •...
  • Page 15 ASSEMBLY INSTRUCTIONS TO INSTALL BATTERY PACK (See Figure 5) • Lift and hold up the battery door. • Place the battery pack on the mower. Align guided ribs on battery pack with grooves in the product’s battery port. • Make sure the latch on bottom of the battery pack snaps in place and that battery pack is fully seated and secure in the product before beginning operation.

  • Page 16: Operation

    OPERATING YOUR LAWN MOWER STARTING/STOPPING THE MOWER (See Figure 6) To start the motor: • Press and hold the safety lock-out button (1). • Pull the bail switch (2) upward to the handle to start the mower and release the button. To stop the motor: •...
  • Page 17 OPERATING YOUR LAWN MOWER CUTTING HEIGHT ADJUSTMENT (See Figure 7) When shipped, the wheels on the mower are set the lowest cutting position. Before using the mower for the first time, raise the cutting position to the height best suited for your lawn. The average lawn should be between 1 1/2"...
  • Page 18 OPERATING YOUR LAWN MOWER SLOPE GAUGE (See Figure 8) W A R N I N G Slopes are a major factor related to accidents involving slips and falls, which can result in severe injury. Operating the mower on a slope requires extra caution. If you feel uneasy on a slope, do not mow it.
  • Page 19 OPERATING YOUR LAWN MOWER MOWING TIPS NOTE: A sharp blade will greatly enhance the performance of the mower, especially when cutting high grass. Be sure to check the blade and to sharpen it at least once per year, as described in the Maintenance section.
  • Page 20 OPERATING YOUR LAWN MOWER EMPTYING THE GRASS CATCHER BAG (See Figure 9) • Stop mower, allow blades to completely stop, and remove the battery. • Lift the rear chute cover. • Lift the grass catcher bag by its handle to remove from mower. •...

  • Page 21: Maintenance

    ALWAYS remove the battery when servicing or transporting the mower. Use only a GREENWORKS replacement blade. • REMOVE BATTERY. • While wearing leather padded gloves, wedge a block of wood between the blade and the mower deck in order to prevent the blade from turning when the nut is being removed.
  • Page 22 MAINTENANCE CLEANING THE MOWER W A R N I N G In order to reduce the risk of electric shock, do not expose the mower to water. The underside of the mower deck should be cleaned after each use, because grass clippings, leaves, dirt, and other debris will accumulate, which will cause rust and corrosion.

  • Page 23: Service

    SERVICE • When servicing the mower, use only replacement parts that are available from the manufacturer. In order to obtain replacement parts, call the toll-free helpline, at 1-888-909- 6757. The use of parts that do not meet the original equipment specifications may lead to improper performance, and may compromise safety.

  • Page 24: Environmentally Safe Battery Disposal

    ENVIRONMENTALLY SAFE BATTERY DISPOSAL The batteries used in this mower's battery pack contain the following toxic and corrosive material: LITHIUM-ION. W A R N I N G Toxic materials must be disposed of in a specified manner in order to prevent contamination of the environment.

  • Page 25: Troubleshooting

    TROUBLESHOOTING PROBLEM POSSIBLE CAUSE SOLUTION The battery is not charged. Charge the battery. Replace the switch (call the tollfree helpline, The switch is defective. at 1-888-909-6757 Grass jammed between the Remove battery; check under deck for jams. The mower does deck and blade.

  • Page 26: Warranty

    (4) years against defects in materials, parts or workmanship. GREENWORKS™, at its own discretion will repair or replace any and all parts found to be defective, through normal use, free of charge to the customer. This warranty is valid only for...

  • Page 27: Exploded View

    EXPLODED VIEW 49 50 47 48 35 36 38 60 37 14 15 16 18 19...

  • Page 28: Parts List

    PARTS LIST ITEM NO. PART NO. DESCRIPTION 341041558 Transparent cover 341141558 Block 34101994 Insert seat 341031558C Battery door 341121559 Upper cover 36101470A Motor 36202487TI 40V PCB 3220537 Lock nut 341021559A Handle 34105470-2 Washer 341071559 Fixed block 341011559 Deck 341161559 Decorative cover (right) 341191559 Wheel cover 3290135...
  • Page 29 PARTS LIST ITEM NO. PART NO. DESCRIPTION 341061559 Discharge plate 333081559 Height adjustment tension spring 333071559 Tention spring (rear cover) 333021559A Rear wheel axle assembly 341031559 Height adjustment bracket 32204113 Screw 341181559 8" Wheel 32200135 Washer 333131559 Rear cover axle 333091559 Height adjustment compression spring 333041559...
  • Page 30 Greenworks Tools PO Box 1238 Mooresville, NC 28115 TOLL-FREE HELPLINE: 1-888-90WORKS (888.909.6757) Rev: 00 (12-03-2016) Printed in China on 100% Recycled Paper...
  • Page 31 Podadora inalámbrica de 17 pulg. de 40 V MO40B01 Manual del Propietario LÍNEA DE AYUDA GRATUITA: 1-888-90WORKS (888.909.6757) www.GreenWorksTools.com Antes de hacer funcionar esta herramienta, lea cuidadosamente todas las reglas de seguridad y las instrucciones.

  • Page 32: Índice

    ÍNDICE Índice ..........................2 Especificaciones del producto ..................2 Información sobre seguridad ................... 3 Símbolos ........................8 Conozca su podadora ....................10 Armado ........................11 Funcionamiento ......................... 16 Mantenimiento ........................21 Almacenamiento ......................23 Eliminación de la batería que no daña el medio ambiente........... 24 Corrección de problemas ....................

  • Page 33: Información Sobre Seguridad

    INFORMACIÓN DE SEGURIDAD FUNCIONAMIENTO GENERAL ADVERTENCIA: cuando se utiliza maquina de cortadoras de césped, las precauciones básicas de seguridad siempre debe ser seguido para reducir el riesgo de incendio, descarga eléctrica, y lesiones personales, entre ellas las siguientes: GUARDAR ESTAS INSTRUCCIONES A D V E R T E N C I A Este símbolo indica instrucciones importantes de seguridad.
  • Page 34 INFORMACIÓN DE SEGURIDAD • Establezca su patrón de poda de tal manera que evite descargar material del lado de calles, aceras, transeúntes, etc. No descargue material contra una pared u obstrucción. Esto podría hacer que el material descargado rebote contra el operador. •...
  • Page 35 BATERÍA Y CARGADOR P R E C A U C I Ó N UTILICE BATERÍAS DE REPUESTO APROBADAS ÚNICAMENTE. OTRAS BATERÍAS PUEDEN OCASIONAR DAÑOS A LA PODADORA. Úsese con baterías GREENWORKS 4AH de 40 V (#29472). NORMAS DE SEGURIDAD DE LA BATERÍA •...
  • Page 36 INFORMACIÓN DE SEGURIDAD de la misma. Con el cumplimiento de esta regla se reduce el riesgo de una descarga eléctrica, incendio o lesión corporal seria. • No coloque herramientas de baterías ni las baterías mismas cerca del fuego o del calor. De esta manera se reduce el riesgo de explosiones y de lesiones.
  • Page 37 INFORMACIÓN DE SEGURIDAD Para guardar el paquete de baterías más de 30 días: • Guarde la batería donde la temperatura sea inferior a 27°C (80°F) y lejos de la humedad. • Guarde el paquete de baterías cargado 30%-50%. • Cada dos meses de almacenamiento, cargue la batería de forma habitual. NORMAS DE SEGURIDAD PARA EL CARGADOR •...

  • Page 38: Símbolos

    SÍMBOLOS Algunos de los siguientes símbolos pueden ser usados en este producto. Obsérvelos y aprenda su signifi cado. Una correcta interpretación de estos símbolos le permitirá utilizar el producto mejor y de una forma más segura. SÍMBOLO DENOMINACIÓN/EXPLICACIÓN Voltios Voltaje Amperios Corriente Hertz...
  • Page 39 SÍMBOLOS Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto. SÍMBOLO SEÑAL SIGNIFICADO PELIGRO: Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte o lesiones serias. ADVERTENCIA: Indica una situación peligrosa posible, la cual, si no se evita, podría causar la muerte o lesiones serias.

  • Page 40: Conozca Su Podadora

    CONOZCA SU PODADORA Lea el manual del operador y las normas de seguridad antes de manejar la podadora. Compare la ilustración en Fig. 1 con la podadora para familiarizarse con la ubicación de los diferentes controles y ajustes. Guarde este manual para referencia futura. Interruptor de agarre Clavija para...

  • Page 41: Armado

    INSTRUCCIONES DE ENSAMBLADO DESEMPAQUETADO • Extraiga cuidadosamente de la caja la herramienta y los accesorios. Asegúrese de que estén presentes todos los artículos enumerados en la lista de empaquetado. • Inspeccione cuidadosamente la herramienta para asegurarse de que no haya sufrido ninguna rotura o daño durante el transporte.
  • Page 42 INSTRUCCIONES DE ENSAMBLADO DESPLIEGUE Y AJUSTE DE LA EMPUÑADURA (Consulte la figura 2) • Tire de la empuñadura superior hacia arriba y hacia atrás para elevar la empuñadura hasta la posición de funcionamiento. Asegúrese de que los mangos encajen en su lugar de forma segura.
  • Page 43 INSTRUCCIONES DE ENSAMBLADO COLOCACIÓN DEL COLECTOR DE CÉSPED (Consulte la figura 3) • Levante la cubierta del ducto (1). • Levante el receptor de hierba por su mango (2) y colóquelo debajo de la cubierta del ducto de modo que los ganchos (3) del receptor de hierba encajen perfectamente en las ranuras de la abrazadera del asa.
  • Page 44 INSTRUCCIONES DE ENSAMBLADO INSTALACIÓN O RETIRO DE LA CLAVIJA PARA COMPUESTO ORGÁNICO (Consulte la figura 4) • Para quitar el tapón de la función para cubrimiento con hojarasca , levante la cubierta del canal (1). • Tome la manija (2) del tapón de la función para cubrimiento con hojarasca y sáquelo mediante la manija.
  • Page 45 INSTRUCCIONES DE ENSAMBLADO INSTALAR LA BATERÍA (Ver figura 5.) • Levante y mantenga la cubierta de la batería abierta. • Coloque la batería en la herramienta. Alinee las nervaduras salientes de la batería con los surcos del puerto de la batería del producto. •...

  • Page 46: Funcionamiento

    INSTRUCCIONES DE USO ARRANQUE Y DETENCIÓN DE LA PODADORA (Consulte las figura 6) Arranque de la podadora: • Oprima y no suelte el botón de encendido (1). • Tire el interruptor de agarre (2) hacia el mango y suelte el botón para arrancar la podadora. Detención de la podadora: •...
  • Page 47 INSTRUCCIONES DE USO AJUSTE DE LA ALTURA DE CORTE (Consulte la figura 7) Al enviarse el aparato, las ruedas en el cortacésped se ajustan a una posición de corte bajo. Antes de usar el cortacésped por primera vez, ajuste la posición del corte a la altura más adecuada para su cortacésped.
  • Page 48 INSTRUCCIONES DE USO MANEJO EN PENDIENTES (Consulte la figura 8) A D V E R T E N C I A Las pendientes son una de las causas principales de accidentes por resbalones y caídas accidentales que pueden provocar lesiones severas. El funcionamiento de la podadora en pendientes requiere tomar precauciones extraordinarias.
  • Page 49 INSTRUCCIONES DE USO CONSEJOS DE PODA NOTA: el rendimiento de la podadora será mucho mayor con una cuchilla filosa, especialmente si de corta césped alto.Asegúrese de revisar la cuchilla y afilarla al menos una vez al año, según se describe en la sección Mantenimiento.
  • Page 50 INSTRUCCIONES DE USO VACIADO DEL RECEPTOR DE CÉSPED (Consulte la figura 9) • Detenga el motor y retire la batería. Deje que la hoja se detenga por completo. • Levante la puerta trasera. • Levante la caja de la hierba por el mango para retirarla del cortacésped. •...

  • Page 51: Mantenimiento

    Al transportar o dar servicio a la unidad, quite siempre la batería. Use solamente cuchillas de repuesto GREENWORKS . • RETIRE LA BATERÍA. • Use guantes acolchados de cuero y calce un bloque de madera entre la cuchilla y la plataforma de la podadora a fin de evitar que la cuchilla gire cuando se retire la tuerca.
  • Page 52 MANTENIMIENTO LIMPIEZA DE LA PODADORA A D V E R T E N C I A Para reducir el riesgo de descarga eléctrica, no exponga la podadora al agua. Se debe limpiar el lado inferior de la plataforma de la podadora después de cada uso, ya que se acumulan recortes de césped, hojas, suciedad y otros desechos, y producen óxido y corrosión.

  • Page 53: Almacenamiento

    ALMACENAMIENTO • Cuando repare la podadora, utilice únicamente piezas de repuestos disponibles del fabricante. Para obtener piezas de repuesto, llame a la línea de ayuda gratuita al 1-888-909- 6757. Si se utilizan piezas que no cumplen con las especificaciones del equipo original, es posible que el rendimiento sea inadecuado y se vea comprometida la seguridad.

  • Page 54: Eliminación De La Batería Que No Daña El Medio Ambiente

    ELIMINACIÓN DE LA BATERÍA QUE NO DAÑA EL MEDIO AMBIENTE Las baterías que se utilizan en el paquete de baterías de esta podadora contienen los siguientes materiales tóxicos y corrosivos: ION DE LITIO. A D V E R T E N C I A Se debe desechar los materiales tóxicos de la forma especificada para evitar contaminar el medio ambiente.

  • Page 55: Corrección De Problemas

    SOLUCIÓN DE PROBLEMAS PROBLEMA CAUSA POSIBLE SOLUCIÓN La batería no tiene carga. Cargue la batería. Reemplace el interruptor de control.(Llame a El interruptor de control está la línea telefónica gratis para ayuda (1-888- dañado. 909-6757). Quite beteria.Verifique bajo plataforma para La podadora no Pasto pegado al lado de la asegurar que césped no sea atascado luego...

  • Page 56: Garantía

    GARANTÍA LIMITADA DE 4 AÑOS Por este medio y por un período de cuatro años GREENWORKS™ garantiza este producto contra defectos en materiales, piezas o mano de obra al comprador original que cuente con una prueba de compra. GREENWORKS™, a su sola discreción reparará o reemplazará, sin costo alguno para el cliente, cualquier pieza defectuosa, siempre y cuando se haya hecho uso normal de ella.

  • Page 57: Vista Desarrollada

    VISTA DESARROLLADA 49 50 47 48 35 36 38 60 37 14 15 16 18 19...

  • Page 58: Lista De Piezas

    LISTA DE PIEZAS ARTÍCULO NO. PARTE NO. DESCRIPCIÓN CDAD. 341041558 Cubierta transparente 341141558 Bloque 34101994 Insertar asiento 341031558C Viviendas de la batería 341121559 Cubierta superior 36101470A Motor 36202487TI 40V PCB 3220537 Tuerca 341021559A Manija 34105470-2 Arandela 341071559 Bloque fijo 341011559 Cubierta 341161559 Cubierta decorativa (derecha)
  • Page 59 LISTA DE PIEZAS ARTÍCULO NO. PARTE NO. DESCRIPCIÓN CDAD. 341061559 Placa de descarga 333081559 Muelle de tensión de ajuste de altura 333071559 Muelle de tensión (cubierta trasera) 333021559A Conjunto del eje de la rueda trasero 341031559 Panel de ajuste de altur 32204113 Tornillo 341181559...
  • Page 60 Greenworks Tools PO Box 1238 Mooresville, NC 28115 LÍNEA DE AYUDA GRATUITA: 1-888-90WORKS (888.909.6757) Rev: 00 (12-03-2016) Impreso en China en papel reciclado de 100%...
