Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
Italiano
English
Français
ENCODER LINEARE
Español
LINEAR ENCODER
ENCODEUR LINÉAIRE
ENCODER LINEAL
Half Tank 270/390
Mini Tank
SEA S.p.A.
Zona industriale 64020 S.ATTO Teramo - (ITALY)
Tel. +39 (0)861 588341 r.a. Fax +39 (0)861 588344
www.seateam.com
seacom@seateam.com
67411840
Rev.01 - 06/2015
Advertisement
Related Manuals for SEA Half Tank 270
Summary of Contents for SEA Half Tank 270

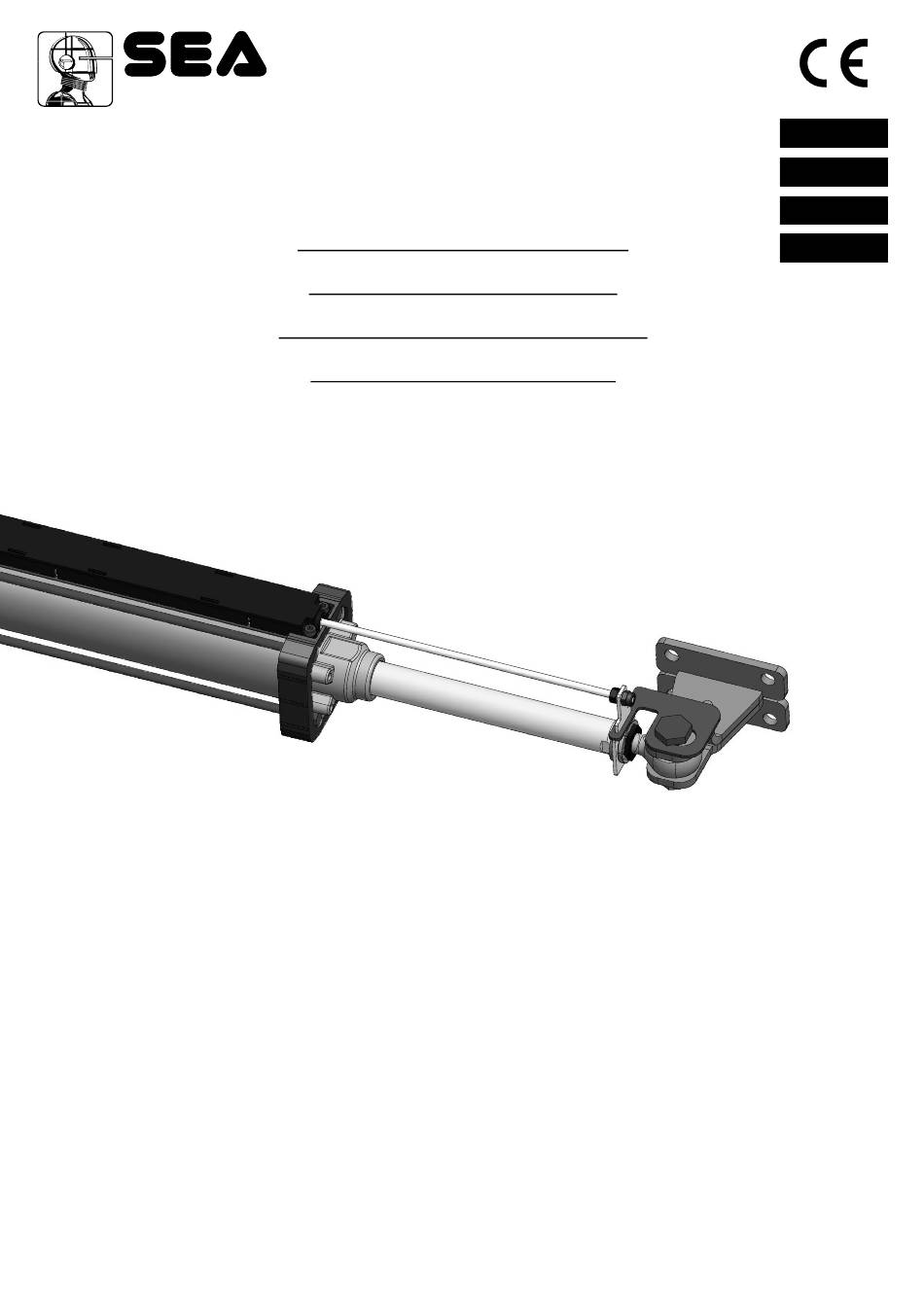

- Page 1 Italiano English Français ENCODER LINEARE Español LINEAR ENCODER ENCODEUR LINÉAIRE ENCODER LINEAL Half Tank 270/390 Mini Tank SEA S.p.A. Zona industriale 64020 S.ATTO Teramo - (ITALY) Tel. +39 (0)861 588341 r.a. Fax +39 (0)861 588344 www.seateam.com seacom@seateam.com 67411840 Rev.01 - 06/2015...
- Page 2 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 67411840 Rev.01 - 06/2015...
- Page 3 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 POSIZIONAMENTO DELL’ATTACCO ANTERIORE Una volta fissato l’operatore sull’attacco posteriore portare l’anta del cancello in posizione di chiusura ed eseguire le seguenti operazioni: 1) Sbloccare l’operatore. 2)Tirare fuori completamente lo Stelo cromato, poi riportarlo indietro di minimo 1 cm 3) Fissare lo stelo sul attacco anteriore (Fig.
- Page 4 MONTAGGIO ENCODER - ENCODER INSTALLATION INSTALLATION ENCODEUR - MONTAJE ENCODER Mini Tank Half Tank 270-390 Fig. 7 ATTENZIONE: Durante la fase di montaggio dei dadi del tirante, fare attenzione a non far ruotare il tirante dell’Encoder perché potrebbe arrecare malfunzionamenti all’Encoder stesso.
- Page 5 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 REGOLAZIONE SNODO SFERICO AJUSTEMENT DE LA JONCTION SPHERIQUE Regolare lo snodo sferico come mostrato in Fig.8 e Fig.9. Ajuster la jonction sphérique comme illustré à la figure 8 et la figure 9. REGULACION ARTICULACION ESFERICA BALL JOINT ADJUSTMENT Regular la articulación esférica como Fig.8 y Fig.9.
- Page 6 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 FISSAGGIO CONNETTORE Per evitare che nel montaggio del copristelo vengano tranciati i cavi, fissare il connettore (A) al tirante con una fascetta, come mostrato in Fig.13. CONNECTOR FIXING To prevent that during installation of the rod cover the cables are cut, fix the connector (A) to the rod with a clamp, as shown in Figure 13.
- Page 7 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 PASSAGGIO CAVI ENCODER ENCODER CABLES’ PASSAGE PASSAGE CÂBLES ENCODEUR PASSAGE CÂBLES ENCODEUR Fig. 15 P11/P01 Verde-Green-Vert-Verde P01/P11 Marrone-Brown-Marron-Marrón DATI1 - DATA1 - DONNÉES1 - DATOS1 Bianco-White-Blanc-Blanco Fig. 16 67411840 Rev.01 - 06/2015...
- Page 8 ® Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 SEA S.p.A. Zona industriale 64020 S.ATTO Teramo - (ITALY) Tel. +39 0861 588341 r.a. Fax +39 0861 588344 www.seateam.com seacom@seateam.com...
