EINHELL BT-ML 300 Operating Instructions Manual

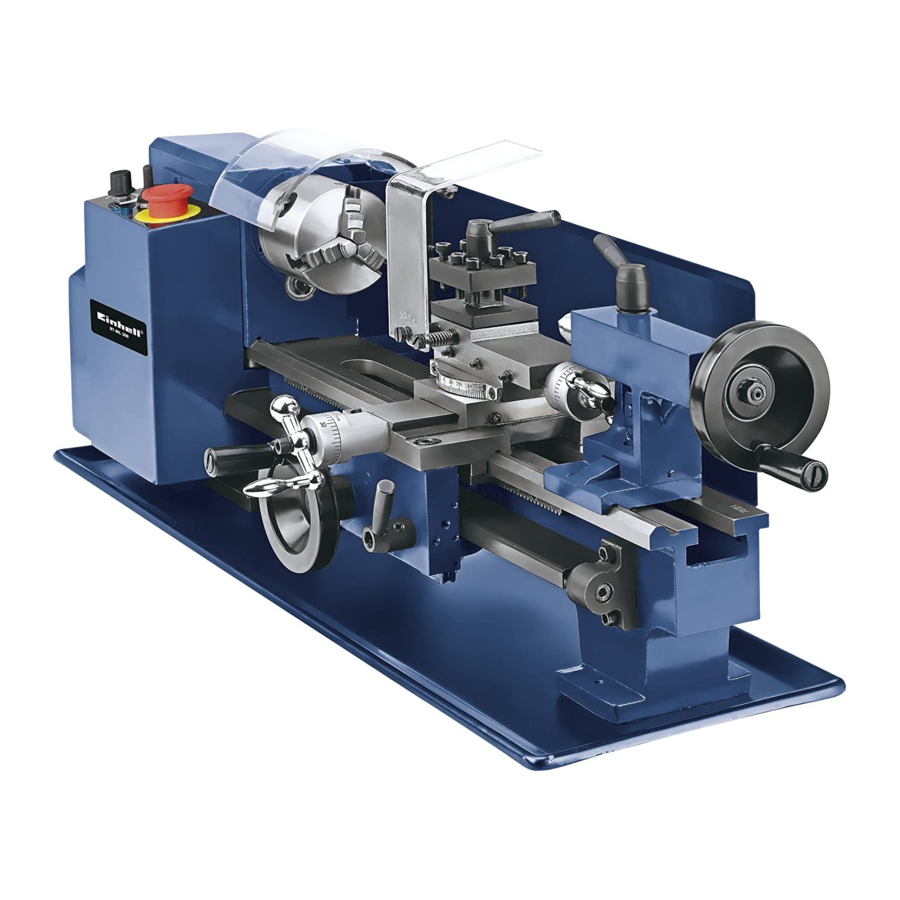

Metal lathe
Hide thumbs Also See for BT-ML 300:
Table of Contents
  • Bestimmungsgemäße Verwendung
  • Technische Daten
  • Vor Inbetriebnahme
  • Bedienung
  • Reinigung, Wartung und Ersatzteilbestellung
  • Entsorgung und Wiederverwertung
  • Safety Regulations
  • Intended Use
  • Technical Data
  • Noise Emission Values
  • Operation
  • Cleaning, Maintenance and Ordering of Spare Parts
  • Disposal and Recycling
  • Consignes de Sécurité
  • Utilisation Conforme À L'affectation
  • Données Techniques
  • Nettoyage, Maintenance Et Commande de Pièces de Rechange
  • Mise Au Rebut Et Recyclage
  • Avvertenze DI Sicurezza
  • Utilizzo Proprio
  • Caratteristiche Tecniche
  • Prima Della Messa in Esercizio
  • Pulizia, Manutenzione E Ordinazione Dei Pezzi DI Ricambio
  • Smaltimento E Riciclaggio
  • Formålsbestemt Anvendelse
  • Tekniske Data
  • Før Ibrugtagning
  • Renholdelse, Vedligeholdelse Og Reservedelsbestilling
  • Bortskaffelse Og Genbrug
  • Ändamålsenlig Användning
  • Tekniska Data
  • Innan du Använder Maskinen
  • Använda Maskinen
  • Rengöring, Underhåll Och Reservdelsbeställning
  • Skrotning Och Återvinning
  • Sigurnosne Napomene
  • Tehnički Podaci
  • Prije Puštanja U Pogon
  • ČIšćenje, Održavanje I Naručivanje Rezervnih Dijelova
  • Zbrinjavanje I Recikliranje
  • Bezbednosne Napomene
  • Namenska Upotreba
  • Guarantee Certificate
  • Bulletin de Garantie
  • Garancijski List

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 17

Quick Links

Download this manual

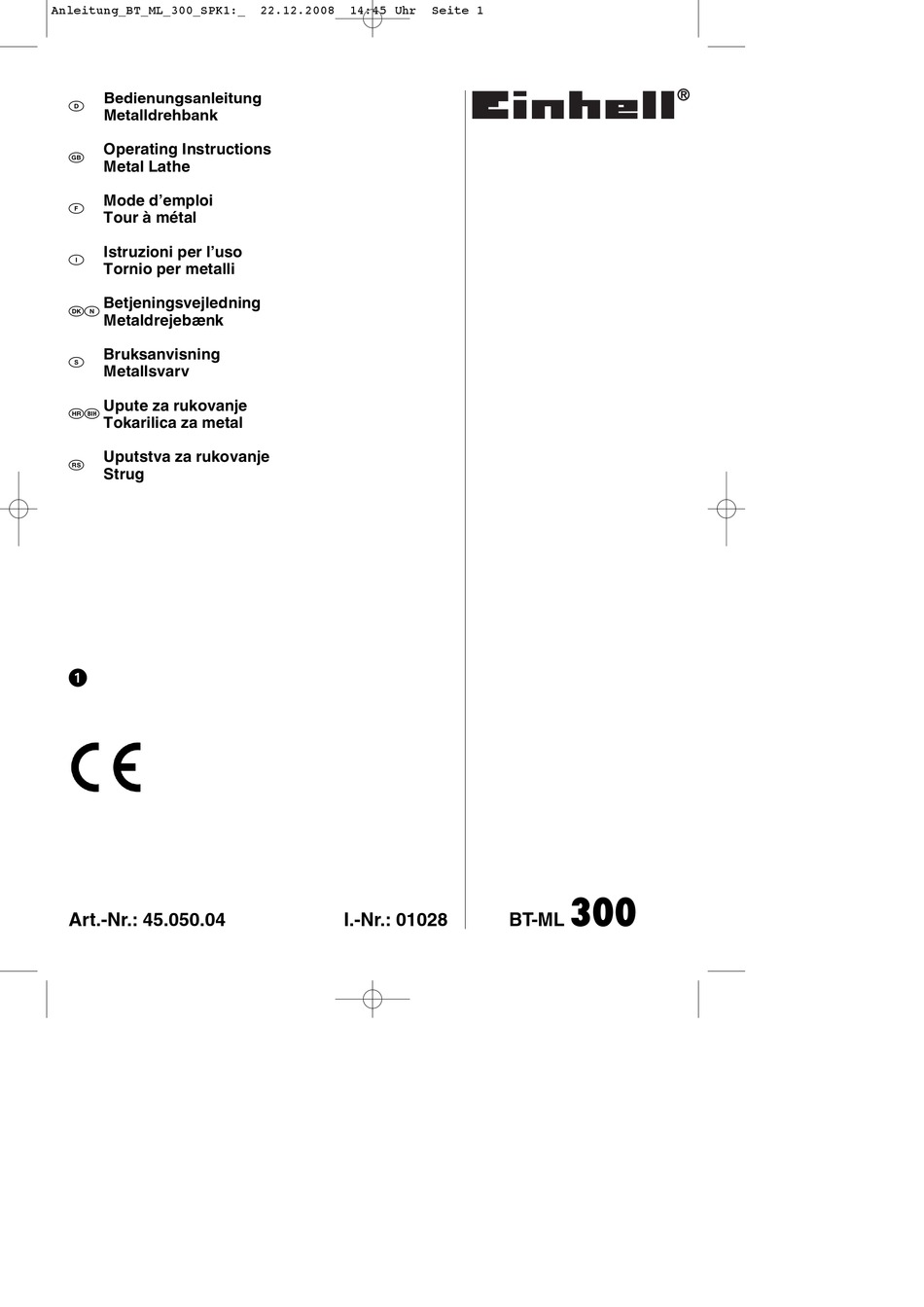

Anleitung_BT_ML_300_SPK1:_
Bedienungsanleitung
k
Metalldrehbank
Operating Instructions
t
Metal Lathe
Mode d'emploi
p
Tour à métal
Istruzioni per l'uso
C
Tornio per metalli
lL Betjeningsvejledning
Metaldrejebænk
Bruksanvisning
U
Metallsvarv
Bf Upute za rukovanje
Tokarilica za metal
Uputstva za rukovanje
4
Strug
Art.-Nr.: 45.050.04
22.12.2008
14:45 Uhr
Seite 1
I.-Nr.: 01028
300
BT-ML
