Summary of Contents for BOHLT R140

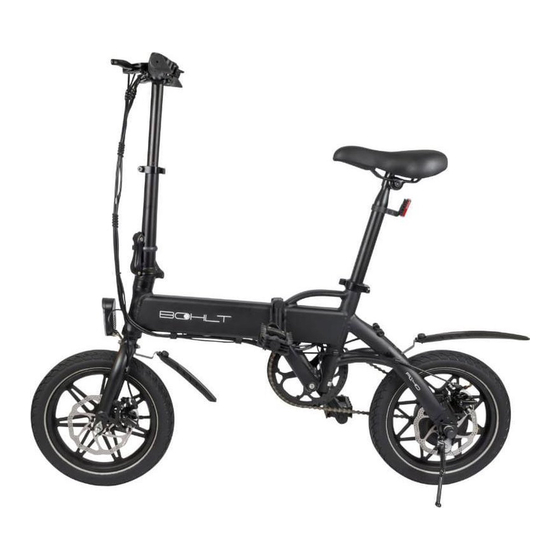

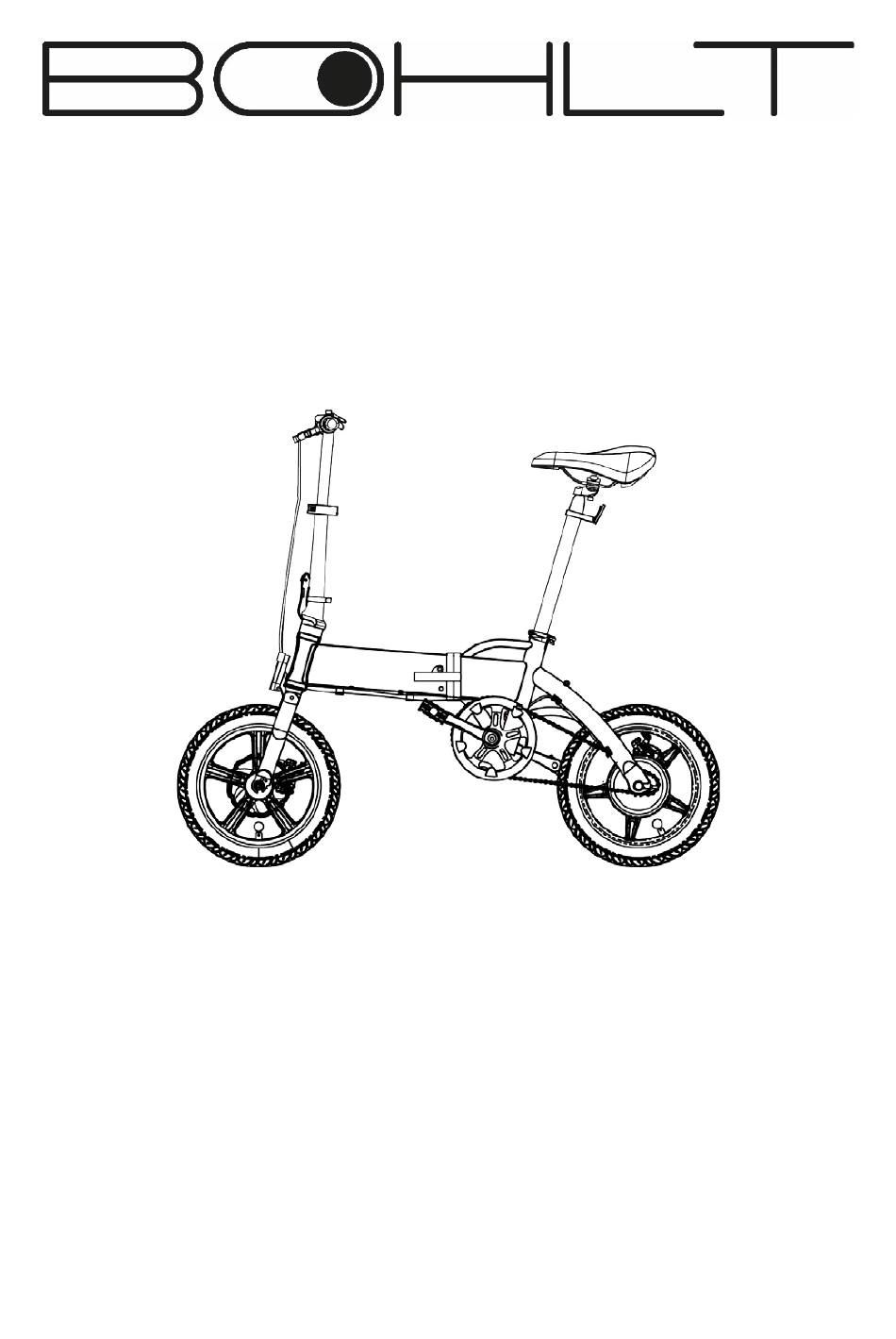

  • Page 1 R140 Gebruikershandleiding...

  • Page 2: Table Of Contents

    INHOUD Fiets diagram en functies …..……………………………………………………………………………………………… Voordat u gaat rijden …….……………………………………………………………………………………………………. Inhoud pakket………………………………………………………………………………………………………………………. Functies LCD display ….………………………………………………………………………………………………………. Knoppen en functies .…………………………………………………………………………………………………………… LCD display en waarschuwingen .….…………………………………………………………………………………….. Opladen en onderhoud Accu ……………………………………………………………………………………………….. Onderhoud ….……………………………………………………………………………………………………………………… Probleem oplossen ……………………………………………………………………………………………………………… Veiligheidswaarschuwingen ………………………………………………………………………………………………….. Technische specificities ………………………………………………………………………………………………………… Service informatie ……………………………………………………………………………………………………………….

  • Page 3: Fiets Diagram En Functies

    FIETS DIAGRAM EN FUNCTIES LCD Display Zadel Zadelpen Stuurpen Inklapmechanisme Accu frame LED lamp Achterwiel Voorvork Remschijf Motor Voorwiel Kettingwiel Pedaal Ketting Afbeelding is ter illustratie, het uiteindelijke product kan enigszins afwijken door laatste aanpassingen uit de fabriek.

  • Page 4: Voordat U Gaat Rijden

    VOORDAT U GAAT RIJDEN 1. Leest u deze handleiding zorgvuldig door zodat u bekend met de elektrische fiets, de prestaties, de functies en benodigdheden. 2. Controleer de fiets helemaal, inclusief de remmen, banden, handgrepen, inklapmechanisme en afneembare onderdelen, zodat u zeker weet dat alles in goede staat is. 3.

  • Page 5: Inhoud Pakket

    INHOUD PAKKET Handleiding Oplader...
  • Page 6 INKLAPPEN VAN DE FIETS Inklappen van de fiets 1. Positioneren van het zadel en het crankstel: laat door middel van de hendel het zadel helemaal naar beneden zakken en draai het crankstel 90 °naar links tegen de wijzers van de klok (foto 1).

  • Page 7: Functies Lcd Display

    FUNCTIES LCD DISPLAY Batterijvermogen Percentage batterij niveau Knop + Huidige snelheid Knop M Knop - Snelheid niveau Knoppen Knop M Lang drukken (3 sec.): Aan/Uitzetten Kort drukken: scroll door de functies (afstand rit/afstand totaal/rittijd Knop + Lang drukken: Aan/Uitzetten voorlicht Kort drukken: hoger snelheidniveau Knop - Kort drukken: lager snelheidniveau...

  • Page 8: Lcd Display En Waarschuwingen

    LCD Display 1) Trapondersteuning modus: houd de M knop ingedrukt om de elektrische fiets te starten, u kunt nu de elektrische fiets rijden door ook te trappen. 2) Elektrisch rijden modus: nadat u de M knop heeft ingedrukt, draait u de rechter versnelling om met uw elektrische fiets te rijden zonder gebruik van de pedalen.

  • Page 9: Opladen En Onderhoud Accu

    OPLADEN EN ONDERHOUD VAN DE ACCU Opladen 1) Controleer voor het opladen altijd of de aangegeven nominale uitgangsvermogen van de oplader overeen komt met het voltage van de accu. Controleer ook of het ingangsvermogen van de oplader overeen komt met de stroomvoorziening. 2) Wanneer u de accu moet opladen, doe dit dan altijd in een goed geventileerde locatie, sluit de oplader op de oplaad poort en sluit daarna de oplader aan op de stroomvoorziening.

  • Page 10: Onderhoud

    2) De velg moet glad en schoon zijn, anders kunt u hier eventueel last van hebben tijdens het rijden. 3) De Bohlt R140 elektrische fiets is voorzien van een kwalitatief hoge ketting, houd hem schoon en smeer hem regelmatig. 4) Voordat u gaat rijden controleert u altijd of de remblokjes nog goed werken.

  • Page 11: Probleem Oplossen

    PROBLEEM OPLOSSEN Probleem Reden Oplossing Geen vermogen 1. Controleer of de accu Geen vermogen wanneer de goed is geïnstalleerd fiets aan staat 2. Controleer of de accu opgeladen moet worden 1. Accu is niet volledig 1. Controleer of de oplader opgeladen goed werkt 2.

  • Page 12: Veiligheidswaarschuwingen

    VEILIGHEIDSWAARSCHUWINGEN 1. Het bereik van de elektrische fiets wordt bepaald door de volgend factoren: resterend vermogen accu, staat van de banden, snelheid modus, gewicht fietser, wegomstandigheden, weersomstandigheden en frequent gebruik remmen en versnellen. 2. Controleer de volgende kenmerken voordat u gaat rijden: status van de accu, bandenspanning, remafstand en remkracht.

  • Page 13: Technische Specificities

    TECHNISCHE SPECIFICATIES Model Bohlt R140 Frame materiaal Aluminium 6061 Band 14” Max. laadvermogen 110KG Max. snelheid 25KM Bereik Trapondersteuning 32KM Rem systeem Voor- en achter remschijf Accu type Lithium Accu specificaties 26V/4.0AH Oplaadtijd 3-4U Motor 250W Waterproof IP54 Helling ≤15°...

  • Page 14: Service En Garantie

    SERVICE EN GARANTIE Wij verwijzen u graag naar onze website www.bohlt.nl voor gedetailleerde informatie met betrekking tot onze service- en garantievoorwaarden Garantiekaart Naam Contact Adres Aankoopdatum Model Frame nr. Aankoop via.. Order nr.
  • Page 15 R140 User manual...
  • Page 16 CONTENT Bike structure and functions ..……………………………………………………………………………………………… Preparation before riding ……………………………………………………………………………………………………. Packing list …………………………………………………………………………………………………………………………. Functions LCD display ….………………………………………………………………………………………………………. Buttons and functions …………………………………………………………………………………………………………… LCD display and precautions ………….…………………………………………………………………………………….. Charging and maintaining battery ……………………………………………………………………………………….. Maintenance ………………………………………………………………………………………………………………………… Troubleshooting …………………………………………………………………………………………………………………… Safety precautions ……………………………………………………………………………………………………………….. Technical parameters …………………………………………………………………………………………………………… Service information ……………………………………………………………………………………………………………….

  • Page 17: Bike Structure And Functions

    BIKE STRUCTURE & FUNCTIONS LCD Display Saddle Seat post Steerer Tube Bike frame folder Battery LED light Rear tire Front fork Disc brake Motor Front tire Chainring Pedal Chain Picture is for reference purposes only, the actual product can vary due to product modifications...

  • Page 18: Preparation Before Riding

    PREPARATION BEFORE RIDING 1. Please read this manual carefully in order to completely familiarize yourself with the electric bike, its performance, functions and requirements. 2. Check the electric bike completely, including the brakes, tires, handlebars, folder and detachable parts, to ensure the product is in good working order. 3.

  • Page 19: Packing List

    PACKING LIST Manual Charger...
  • Page 20 FOLDING Folding process 1. Adjust the seat tube and the crank: release the quick-release lock to insert the seat tube at the bottom, fasten it again and turn the left crank angle to 90° anticlockwise (picture 1) 2. Adjust the front handles: release the steerer tube hendle to turn the horizontal handle bar backward and fasten it, so that the display will be well protected.

  • Page 21: Functions Lcd Display

    FUNCTIONS LCD DISPLAY Battery power level Button + Current speed Button M Button - Speed Grade Buttons Button M Long press (3 sec.): turn on/off power Short press: scroll through functions (trip mileage/total mileage/running time Button + Long press: turn on/off front light Short press: increase speed grade Button - Short press: decrease speed grade...
  • Page 22 LCD Display 1) Pedal assisted mode: long press the M button to start the electric bike, you can now ride the electric bike supported by also using the pedals. 2) Electric driving mode: after pressing the M button, turn the right throttle to drive the electric bike without you using the pedals.

  • Page 23: Charging And Maintaining Battery

    CHARGING AND MAINTAINING THE BATTERY Charging procedure 1) Always check before charging the battery if the indicated rated output voltage of the charger matches the battery voltage. Also check if the charger input voltage matches the power supply voltage. 2) When you need to charge the battery, place the charger at a ventilated location and connect the charger to the charging port, then connect the charger to the power supply.

  • Page 24: Maintenance

    2) The bike rim should be smooth and clean, otherwise it can hinder riding your bike. 3) The Bohlt R140 electric bike is equipped with a high quality chain, keep it clean and lubricated regularly. 4) Before riding your bike, check if the brake pads are in good working order.

  • Page 25: Troubleshooting

    TROUBLESHOOTING 1. No power 1. Check if the battery is installed correctly No power assistance when 2. Check if battery needs the bike is turned on charging 1. Battery not fully charged 1. Check if the charger is 2. Tire pressure is low working properly 3.

  • Page 26: Safety Precautions

    SAFETY PRECAUTIONS 1. Mileage of the electric bike is affected by the following factors: remaining battery, tire condition, speed mode, weight of the rider, road conditions, weather conditions and frequent stops and accelerations. 2. Check the following features before riding your bike: battery status, tire pressure, braking distance and braking strength.

  • Page 27: Technical Parameters

    TECHNICAL PARAMETERS STANDARD Model Bohlt R140 Frame material Aluminum 6061 Tire 14” Max. load 110KG Max. speed 25KM Mileage Assist mode 32KM Brake system Front and rear disc brake Battery type Lithium Battery specification 26V/4.0AH Charge time 3-4H Motor 250W...

  • Page 28: Service And Warranty

    SERVICE AND WARRANTY Please refer to our internet site www.bohlt.nl for detailed service and warranty terms. Warranty card Name Contact Address Date of purchase Model Bike frame nr. Purchase platform Order nr.
  • Page 29 R140 Guide d’utilisation...
  • Page 30 CONTENU Diagramme vélo et fonctions..……………………………………………………………………………………………… Avant l’utilisation …… …….……………………………………………………………………………………………………. Contenue paquet…………………………………………………………………………………………………………………. Fonctions afficheur LCD.………………………………………………………………………………………………………. Boutons et fonctions .…………………………………………………………………………………………………………… Afficheur LCD et avertissemnts .….………………………………..…………………………………………………….. Charge et entretien batterie……………………………………………………………………………………….. Entretien ….…………………………………………………………….…………………………………………………………… Dépannage …………..……………………………………………………………………………………………………………… Veiligheidswaarschuwingen ………………………………………………………………………………………………….. Spécifications techniques ……………………………………………………………………………………………………… Information service ………………………………………………………………………………………………………………. Service et garantie ….……………………………………………………………………………………………………………. Carte de garantie……………………………….………………………………………………………………………………….

  • Page 31: Diagramme Vélo Et Fonctions

    DIAGRAMME ET FONCTIONS Afficheur LCD Selle Tige de selle Tube de direction Charnière de pliage Batterie cadre Éclairage LED Roue arrièrel Fourche Disque de freinage Moteur Roue avant Plateaux Pédale Chaine L’image est seulement à titre indicatif, le produit réel peut différer légèrement de l’image causé par des modifications du fabricant.

  • Page 32: Avant L'utilisation

    Avant l’utilisation 1. Veuillez lire ce guide d’utilisation attentivement pour vous familiariser avec le vélo électrique, son performance les fonctions et accessoires. 2. Contrôlez bien le vélo entier, inclusive les freins, les roues et pneus, les poignées, la charnière de pliage et les composant amovibles, pour vous assurer d’une bonne fonctionnement. 3.

  • Page 33: Contenue Paquet

    CONTENU PAQUET Guide Chargeur d’utilisation...
  • Page 34 Pliage Pliage du vélo électrique 1. Positionnement de la selle et pédalier : laissez glisser la selle vers le bas par le levier de verrouillage et tournez le pédalier 90° vers le gauche au contraire des aiguilles d’une montre (photo 1). 2.

  • Page 35: Fonctions Afficheur Lcd

    Afficheur LCD et fonctions Percentage niveau Puissance batterie batterie Bouton + Vitesse actuelle Bouton M Bouton - Niveau vitesse Boutons Bouton M Appui long (3 sec.): Mettre en marche/Désactiver Appui court: basculer entre les fonctions (distance de parcours/distance totale/temps de parcours Bouton + Appui long: Activer/Désactiver l’éclairage avant Appui court: augmenter le niveau de vitesse...

  • Page 36: Afficheur Lcd Et Avertissemnts

    Afficheur LCD 1. Mode assistance : tenez enfoncé le bouton M pour mettre en marche votre vélo, vous pouvez utiliser votre vélo avec les pédales et moteur. 2. Mode rouler électrique : après avoir enfoncé le bouton M, tourner la poignée d’accélération gauche pour rouler votre vélo électrique sans utiliser les pédales.

  • Page 37: Charge Et Entretien Batterie

    CHARGE ET ENTRETIEN DE LA BATTERIE Charge 1) Vérifiez avant le charge toujours que le courant nominale de sortie du chargeur correspond avec le voltage de la batterie. Vérifiez aussi que la puissance d’entrée du chargeur correspond avec la source d’alimentation. 2) Assurez-vous de charger la batterie toujours dans un endroit bien ventilé, branchez le chargeur au port de charge et puis branchez le chargeur à...

  • Page 38: Entretien

    2) La jante doit être glissant et propre, ceci peut affecter la conduite. 3) Le Bohlt T3 vélo électrique dispose d’une chaine de haute qualité, tenez la propre et lubrifiez- la régulièrement. 4) Avant de rouler, vérifiez toujours que les plaquette de freinage fonctionnent correctement.

  • Page 39: Dépannage

    DEPANNAGE Problème Raison Solution Pas de puissance 1. Vérifiez que la batterie est Pas de puissance avec le vélo bien installée sous tension 2. Vérifiez que la batterie doit être chargée 1. Batterie n’est pas 1. Vérifiez que le chargeur complètement chargée fonctionne encore 2.
  • Page 40 AVERTISSEMENTS DE SECURITE 1. L’autonomie du vélo électrique est déterminée par les facteurs suivants : puissance restante batterie, conditions des pneus, mode de vitesse, poids cycliste, conditions de route, conditions météorologiques, l’usage fréquent des freins et accélération. 2. Vérifiez avant de rouler les caractéristiques suivantes : la condition de la batterie, la tensions des pneus, la distance de freinage, et la puissance de freinage.

  • Page 41: Spécifications Techniques

    SPECIFICATIONS TECHNIQUES Modèle Bohlt T3 Matériaux cadre Aluminium 6061 Roué 14” Charge max. 110KG Vitesse max. 25KM Autonomie Moteur pédalier 32KM Système de freinage Disque de freinage avant et arrière Type de batterie Lithium Spécifications batterie 26V/4.0AH Temps de charge...

  • Page 42: Service Et Garantie

    SERVICE ET GARANTIE Veuillez vous référer à notre site web www.bohlt.nl pour l’information détaillée en ce qui concerne notre conditions de service et garantie. Carte de garantie Contacte Adresse Date d’achat Modèle Numéro d’identification Achat via… Numéro de commande...
