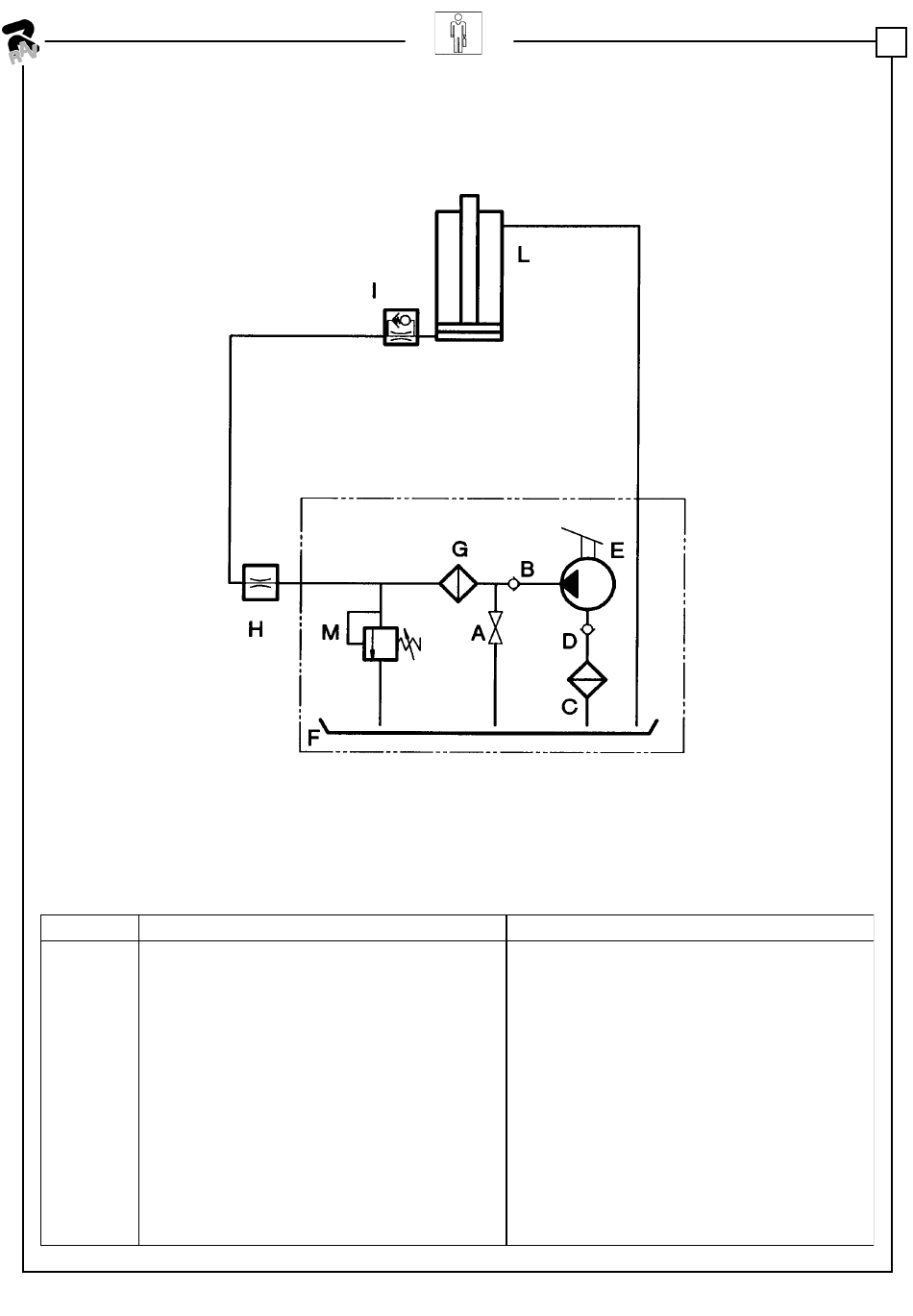

SCHEMA IMPIANTO OLEODINAMICO - HYDRAULIC SYSTEM DIAGRAM
RIF.
A Valvola di scarico
Valvola di mandata
B
C Filtro olio
D Valvola di aspirazione
E Pompante
F Serbatoio
G Filtro mandata
Strozzatore
H
I Valvola rottura tubi
Pistone
L
M Valvola di massima (290 bar)
KP1394
KP1394 - KP1394 T
DESCRIZIONE
0509-M001-1
DESCRIPTION
Drain valve
Delivery valve
Oil filter
Intake valve
Pumping element
Tank
Delivery filter
Compressor
Valve for tube failure
Piston
Maximum valve (290 bar)
