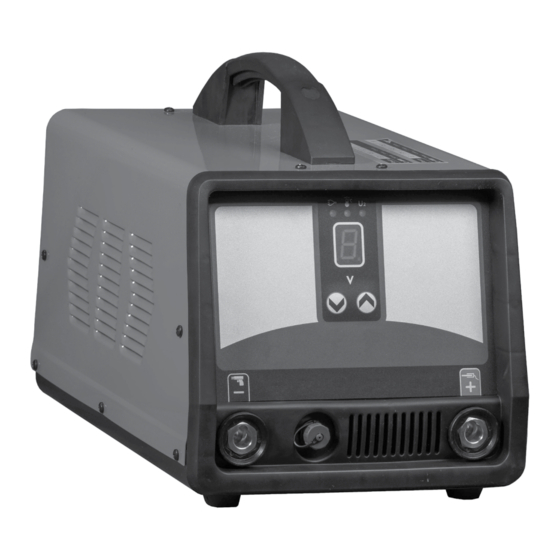

- Page 1 Car alu 33 spot Car alu 66 Welder For aluminium...
- Page 3 SMALTIMENTO DI APPARECCHI DA ROTTAMARE DA PARTE DI PRIVATI NELL’UNIONE EUROPEA Questo simbolo che appare sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito assieme agli altri rifiuti domesti- ci. Gli utenti devono provvedere allo smaltimento delle apparecchiature da rottamare portandole al luogo di raccolta indicato per il riciclag- gio delle apparecchiature elettriche ed elettroniche.
-
Page 4: Norme Di Sicurezza
norme di siCurezza INTRODUZIONE Assicuratevi che questo manuale venga letto e capito sia dall’operatore sia dal personale tecnico addetto alla manutenzione. SICUREZZA PERSONALE Se le norme di sicurezza e di utilizzo non vengono osservate attentamente, le operazioni di puntatura possono risultare pericolose non solo per l’operatore, ma anche per le persone che si trovano nelle vicinanze del luogo di puntatura. -
Page 5: Compatibilita' Elettromagnetica
in contatto con dei comandi. Togliete l’alimentazione alla macchina e ricorrete alle pratiche di Pri- mo Soccorso. Per allontanare i cavi dall’infortunato può essere usato, se necessario, legno asciutto o altro materiale isolante. • Indossate guanti ed indumenti di protezione asciutti; isolate il corpo dal pezzo in lavorazione e da altre parti del circuito di puntatura. -
Page 6: Raccomandazioni Per L 'Installazione
raCComandazioni per l ’installazione 2.1 COLLOCAZIONE Seguite le seguenti linee guida per la collocazione corretta della vostra saldatrice: • In luoghi esenti da polvere ed umidità; • A temperature comprese tra 0° e 40°C; • In luoghi protetti da olio, vapore e gas corrosivi; •... - Page 7 desCrizione pannello di Controllo 1 2 3 1 - Led di accensione generatore 2 - Led di sovratemperatura 3 - Led spia tensione in uscita 4 - Display livello di potenza 5 - Pulsanti di selezione potenza di puntatura 6 - Presa cavo di massa 7 - Connettore comando pistola 8 - Presa collegamento pistola 1 - Led di accensione generatore...
- Page 8 è di impedire la scarica fino a che non si raggiunge una pressione stabilita tra vite e pezzo in lavo- razione. spot Car alu 33 • Collegare lo spinotto del cavo di massa alla presa del generatore posta sulla parte destra in basso del pannelo frontale contrassegnata dal simbolo “massa”.
- Page 9 1- Assicurarsi che il metallo da saldare sia pulito da olii e vernici spot Car alu 33 (sverniciato), isolato da prese elettriche e contatti con materiali conduttivi.
- Page 10 manutenzione, guasti e proBlemi Il generatore è dotato di un dispositivo di sicurezza in grado di scaricare totalmente l’energia residua del condensatore, pertanto è vietato intervenire sull’apparecchiatura per almeno 5 secondi dopo il distacco della spina. PROBLEMA CAUSA OPERAZIONE CONSIGLIATA Il perno si distacca dalla Pressione di rilascio molla Alzare il valore di pressione...
-
Page 12: Safety Information
saFetY inFormation 1.1 INTRODUCTION Make sure this manual is carefully read and understood by the welder, and by the maintenance and technical workers. 1.2 PERSONAL PROTECTION Welding processes of any kind can be dangerous not only to the operator but to any person situated near the equipment, if safety and operating rules are not strictly observed. -
Page 13: Electromagnetic Compatibility
wood or other insulating materials to move cables, if necessary away from the person. • Wear dry gloves and clothing. Insulate yourself from the work piece or other parts of the welding circuit. • Make sure the main line is properly grounded. •... -
Page 14: Installation Recommendations
installation reCommendations 2.1 LOCATION Be sure to locate the welder according to the following guidelines: • In areas, free from moisture and dust; • Ambient temperature between 0° to 40°C; • In areas, free from oil, steam and corrosive gases; •... -
Page 15: Control Panel Description
Control panel desCription 1 2 3 1 - Power Led 2 - Overtemperature Led 3 - Output Voltage Led 4 - Power Level Display 5 - Spot Power Level Selection Keys 6 - Ground Cable Socket 7 - Spot Gun Connector 8 - Spot Gun Socket 1 - Power Led It shows the correct power to the unit... -
Page 16: Spot Welding
(Rif.9), adjustable by a knob. The main function of the switch is to prevent the discharge until the unit reaches the pressure established between the stud bolts and the workpiece. spot Car alu 33 • Connect the plug of the earth cable to the power generator socket located on the lower right side of the front panel and marked with the symbol “earth”. - Page 17 1- Make sure the metal to be welded is: free from oil and paint spot Car alu 33 (stripped), isolated from electrical outlets and contacts with con- ductive material.
-
Page 18: Maintenance And Troubleshooting
maintenanCe and trouBleshooting The generator is equipped with a safety device able to completely empty the residual energy of the capacitor, therefore it is forbidden to intervene on the equipment to at least 5 seconds after the unplug. PROBLEM CAUSE REMEDY The stud bolt can not be Spring release pressure too... - Page 20 77611662...
