MRA Vario Maxi Installation Manual

Bmw r850/1100gs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 2
Bitte lesen Sie diese Montageanleitung vor der Montage gründlich durch und überprüfen Sie die Stückliste. Wir
2x Halteblech
2x M6x20mm Schraube
2x M6x16mm Schraube
4x Gummimutter
4x M5 Schraube
1.) Demontieren Sie die Originalscheibe.
2.) Montieren Sie die Haltebleche mit den mitgelieferten Inbusschrauben M6 x 16 mm vorne und M 6 x 20 mm hinten, wie
in Abb. 1 gezeigt.
3.) Nehmen Sie das Varioscreen Unterteil und schrauben Sie die vier Gummimuttern von der Innenseite auf die von außen
durchgesteckten M 5 x 16 mm Inbusschrauben, so dass diese ohne Spannung an der Scheibe anliegen. (Abb. 2)
4.) Befestigen Sie das Unterteil an den vormontierten Halteblechen, indem Sie die Scheibe leicht auseinanderziehen und
die Gummimuttern in die dafür vorgesehenen Löcher stecken. Ziehen Sie die Schrauben der Gummimuttern fest.
(Abb.3)
5.) Das Oberteil wird wie auf separater Anleitung montiert.
6.) Stellen Sie den Neigungswinkel in die flachste Stellung und ziehen Sie die entsprechenden vier Schrauben fest.
7.) Zum Verstellen des Winkels müssen alle vier Schrauben gelöst werden.
Abb. 1
Nach Montage und danach in regelmäßigen Abständen alle Schrauben auf festen Sitz prüfen und ggf. nachziehen. Die
Scheibe mit Schwamm, Wasser und neutraler Seife reinigen. Lösungsmittel, Alkohol und Benzin beschädigen die
Wir danken Ihnen für den Kauf einer MRA-Windschutzscheibe.
empfehlen eine Montage durch den Fachhandel.
Abb. 2

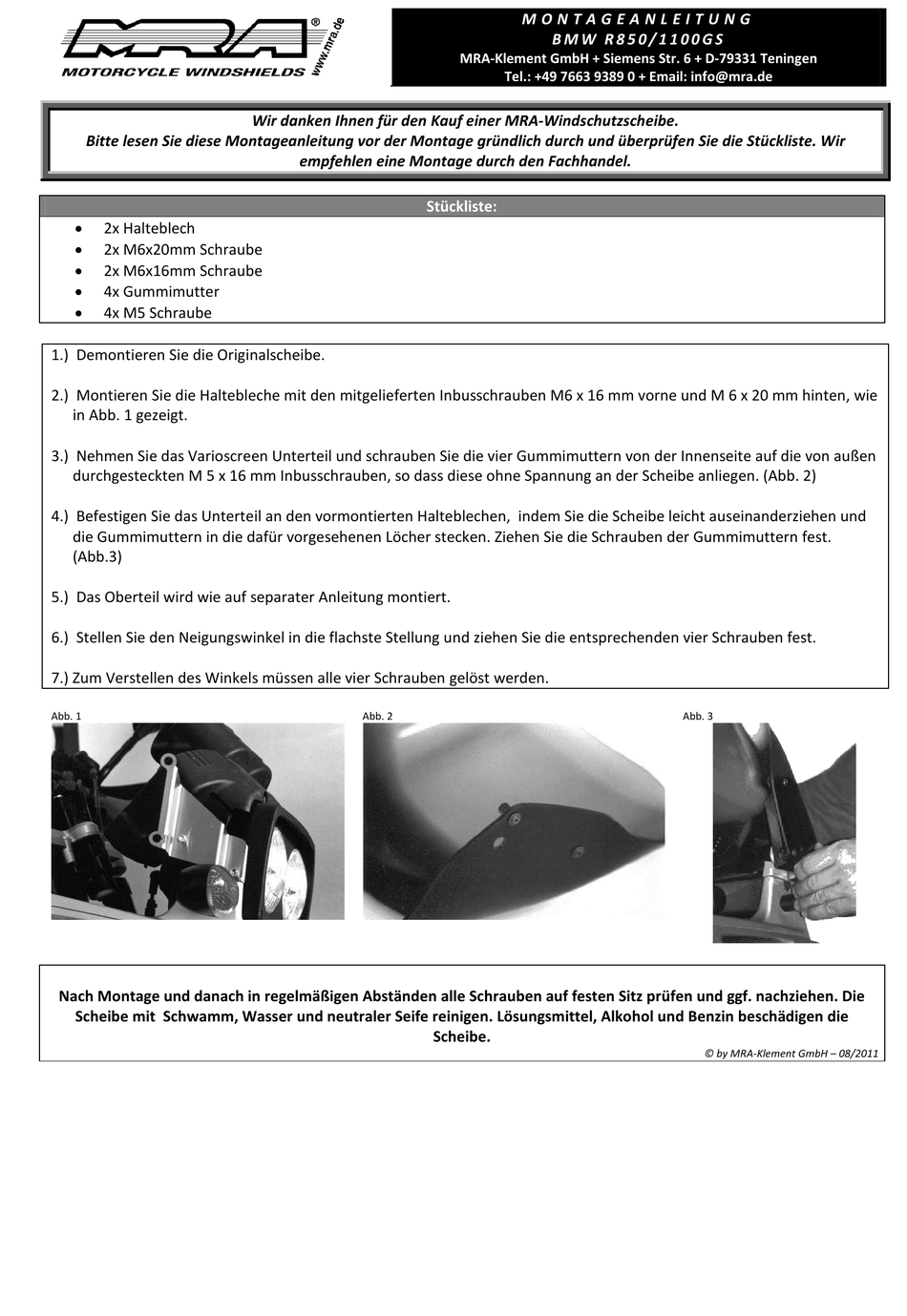

M O N T A G E A N L E I T U N G
B M W R 8 5 0 / 1 1 0 0 G S
MRA-Klement GmbH + Siemens Str. 6 + D-79331 Teningen
Tel.: +49 7663 9389 0 + Email: info@mra.de
Stückliste:
Scheibe.
Abb. 3
© by MRA-Klement GmbH – 08/2011
