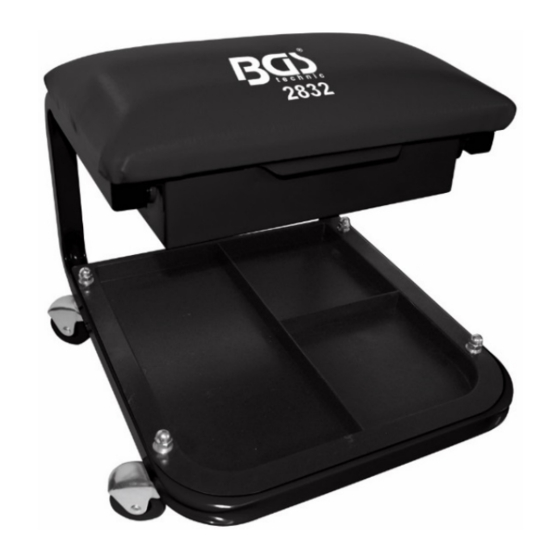

Creeper seat with drawer

Advertisement

Available languages

Available languages

Werkstatt-Rollsitz mit Schublade
SICHERHEITSHINWEISE
Die max. Belastbarkeit von 90 Kg nicht
überschreiten.
Nur auf ebenem Untergrund verwenden.
Vor Verwendung den Rollsitz auf
Beschädigung überprüfen.
Beschädigten Rollsitz nicht verwenden.
Nicht auf den Rollsitz stellen.
Keine Kinder mit dem Rollsitz spielen
lassen.
TEILELISTE
Nr.
Bezeichnung
1
Schublade
2
Sitzkissen
3
U-Scheibe 6 mm
4
Schraube M6x45
MONTAGE
1. Kunststoffeinleger (8) in den Rahmen (9) einlegen.
2. Bolzen der Lenkrollen (10) von unter in den Rahmen stecken.
3. Die Lenkrollen mit U-Scheiben (3) - Federringen (6) – Muttern (5) befestigen.
4. Die Schrauben (4) jeweils mit einer Unterlegscheibe (3) versehen.
5. Die Schublade (1) muss vor dem nächsten Schritt im Rahmen montiert sein.
6. Sitzfläche auf den Rahmen auflegen und mit den Schrauben (4) befestigen.
SSSSSSSSS
SW-Stahl und Werkzeugvertriebs GmbH
L
e
v
e
k r
u
s
r e
t S
a r
s
s
e
6
5
D
4 -
2
8
9
7
R
e
m
s
c
h
e
d i
SPEZIFIKATIONEN
Stabiler Rohrrahmen (25 x 25 mm)
4 Lenkrollen Ø 50 mm
Sitzfläche: (B)365 mm x (T)210 mm
Schubladen-Innenmaße: (B)275 x (T)185 x (H) 55 mm
Abmessungen: (B)360 x (T)410 x (H)330 mm
Max. Belastbarkeit: 90 Kg
Stk.
Nr.
Bezeichnung
5
Mutter M8
1
6
Federring 8
1
7
U-Scheibe 8
4
4
EXPLOSIONSZEICHNUNG
Stk.
Nr.
8
Kunststoffeinleger
4
4
9
Rahmen
4
10 Lenkrolle
Tel. +49 (0) 2191 / 46438-0
F
ax +49 (0) 2191 / 46438-40
- E
M
a
: l i
n i
o f
@
s
w
s
a t
l h
d .
e
Art. 2832
