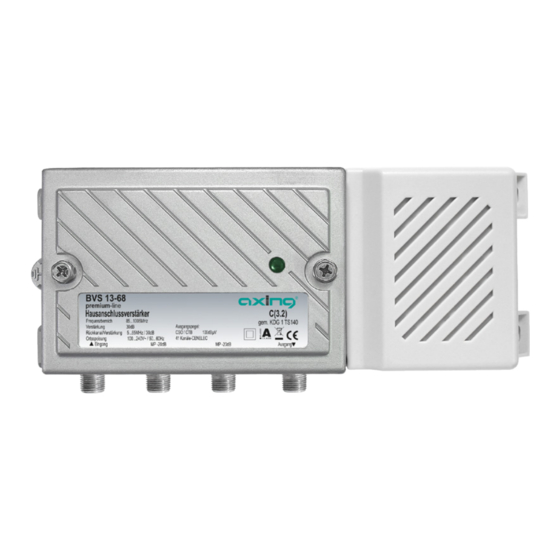

axing BVS 13-68 Operation Instructions

Sicherheitshinweise:
 Die Installation des Gerätes und Reparaturen am Gerät sind ausschließ-
lich vom Fachmann unter Beachtung der geltenden VDE-Richtlinien
durchzuführen. Bei nicht fachgerechter Installation und Inbetriebnahme
wird keine Haftung übernommen.
 Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung entfer-
nen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das Gerät
reinigen oder an den Anschlüssen arbeiten.
 Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen
am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen vor-
genommen werden. Es besteht sonst Lebensgefahr, für die keine Haftung
übernommen wird.
 Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel
der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch
normgerechte Sicherungen des gleichen Nennwertes ersetzen.
 Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten
Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:
Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).
 Planen Sie den Montage- bzw. Aufstellort so, dass Sie in Gefahrensitu-
ationen den Netzstecker leicht erreichen und aus der Steckdose ziehen
können. Wählen Sie den Montage- bzw. Aufstellort so, dass Kinder nicht
unbeaufsichtigt am Gerät und dessen Anschlüssen spielen können. Der
Montage- bzw. Aufstellort muss eine sichere Verlegung aller angeschlos-
senen Kabel ermöglichen. Stromversorgungskabel sowie Zuführungs-
kabel dürfen nicht durch irgendwelche Gegenstände beschädigt oder
gequetscht werden.
 Wählen Sie einen Montage- bzw. Aufstellungsort, der der Schutzklasse IP
54 entspricht.
 Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und
vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,
andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder
Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,
dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie
außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.
Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr
durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die
Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin
etc.) kommen.
Stand 2016-12-15
Konstruktions- und Typenänderung vorbehalten - keine Haftung für Druckfehler.
Technische Daten
KDG-Klassifizierung (BVS 13-68 | BVS 15-68)
Downstream-Frequenzbereich
Downstream-Verstärkung (BVS 13-68 | BVS 15-68)
Downstream-Dämpfung: stufenloser Pegelsteller
Downstream-Entzerrung: stufenloser Pegelsteller
Downstream-Dämpfung Interstage: mit Jumpern steckbar
Downstream-Entzerrung Interstage: mit Jumpern steckbar
Downstream-Rückflussdämpfung
Downstream-Rauschmaß typ.
Max. Downstream-Ausgangspegel CSO/CTB
2
Upstream-Frequenzbereich
Upstream-Verstärkung
Upstream-Dämpfung: stufenloser Pegelstelle
Upstream-Dämpfung Interstage: mit Jumpern steckbar
Upstream-Entzerrung Interstage: mit Jumpern steckbar
Upstream-Rauschmaß
Messbuchse Ein-/Ausgangsseite
HF-Anschlüsse
Netzteil
Leistungsaufnahme
Umgebungstemperaturbereich (gemäß EN 60065)
Maße (B × H × T) ca.
Schutzklasse
gemäß KDG 1 TS140
1
CENELEC Raster 41 ch. 60dB IMA
2
Dadurch kein VHF I im Vorwärtsweg möglich
3
Ihr Gerät ist mit dem WEEE-Symbol markiert (Waste Electronics and Electrical
Equipment). Dies bedeutet, dass elektrische und elektronische Komponenten
nicht mit dem Restmüll entsorgt werden dürfen. Gebrauchte elektrische und
elektronische Komponenten sind separat zu entsorgen.
WEEE Nr.
DE14023300
Hersteller EWR-Kontaktadresse
AXING AG Bechler GmbH
Gewerbehaus Moskau Am Rebberg 44
8262 Ramsen 78239 Rielasingen
C (3.2) | C (4.2) 1
85...1006 MHz
30 dB | 38 dB
0...20 dB
BVS 13-68 | 15-68
0...18 dB
0/6 dB
0/2/4/6 dB
premium-line
≥18 dB (-1,5 dB/oct.)
≤ 7 dB
100 dBµV
CATV-Verstärker
5...65 MHz
3
30 dB
Betriebsanleitung
0...20 dB
0/6 dB
0/3/6/9 dB
≤ 7 dB
-20 ±2,5 dB/-20 ±1,0 dB
F-Buchse
100...240 V~/50...60 Hz
5,5 W
-20...+50°C
200 × 90 × 50 mm
IP 20
