SPLIT

SERVICEINSTRUKTION

- Utbyte av cirkulationspump i

SPLIT, Xylem till WILO

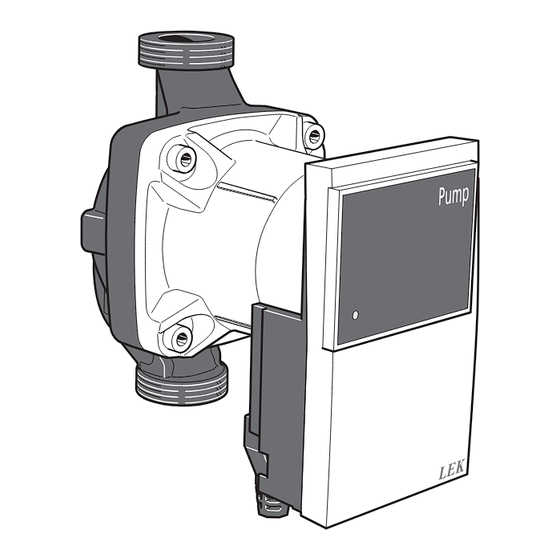

SERVICE INSTRUCTION

- Replacement of the circulation pump in

SPLIT, Xylem to WILO

SERVICEANLEITUNG

- Wechsel des Umwälzpumpensatzes in

SPLIT, Xylem zu WILO

SIT 1805-3

431304

Need help?

Do you have a question about the SPLIT and is the answer not in the manual?

Questions and answers

Summary of Contents for Nibe SPLIT

Page 1 SPLIT SERVICEINSTRUKTION - Utbyte av cirkulationspump i SPLIT, Xylem till WILO SERVICE INSTRUCTION - Replacement of the circulation pump in SPLIT, Xylem to WILO SERVICEANLEITUNG - Wechsel des Umwälzpumpensatzes in SPLIT, Xylem zu WILO SIT 1805-3 431304...
Page 3 Svenska Allmänt Denna serviceinstruktion beskriver byte av cirkulations- pump Xylem till WILO YONOS PARA 7.0 PWM 1 i SPLIT inomhusmodul. Läs igenom hela instruktionen innan arbetet påbörjas. Komponenter Cirkulationspumpskit (reservdel) 724 028 1 Cirkulationspump 218 810 2 Packning 033 460...
Page 4 Byte av cirkulationspump i VARNING! Gör aggregatet spänningslöst innan arbetet inomhusmodul (Hydro Unit) påbörjas. Elistallation samt service ska ske under överin- Demontering av luckor seende av behörig elinstallatör. | SE...
Page 5 Demontering OBS! Stäng inkommande ledning XL2. Släpp ut OBS! trycket via säkerhetsventilen. Ställdon QM31 Var aktsam vid demontering och notera kabel- ska vara i stängt (horisontellt) läge. dragningar samt kontakters placering. Stäng av klimatsystemet genom att stänga avstängningsventilen (QM31) och ventilen vid partikelfilt- ret (HQ1).
Page 6 Frånkoppla strömkabeln på termi- nal XJ1. Frånkoppla PWM-signalkabeln från terminal X1:1 och X1:2 på kommu- nikationskortet (AA23). X1:1 X1:2 | SE...
Page 7 Demontera cirkulationspumpen, börja med den nedre röranslutning- Utan energimätare: Lossa den övre muttern (A) och avlägsna röret ge- nom att att lossa de två röranslut- ningspunkterna (B). Med energimätare: Lossa den övre muttern (A) och avlägsna röret ge- nom att att lossa röranslutningen till flödesmätaren (C).
Page 8 Demontera topplocket. | SE...
Page 9 Du kommer att fästa de båda bifo- gade EPP-detaljerna (225 623 och 225 624) med lim. OBS: Följ instruk- tionerna på limförpackningen. Börja med den nedre EPP-detaljen (225 624). Lägg en limsträng längs baksidans ytterkant. Sätt EEP-detal- jen på plats, justera i höjd med be- fintlig EPP.
Page 10 Montering OBS! På kommunikationskortet (AA23) kopplas brun OBS! kabel (signal) in på X1:1. All elektrisk inkoppling skall ske av behörig Blå kabel kopplas in på X1:2. elektriker. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. Byt packningarna, använd de som bifogats reservdelspumpen.
Page 11 Öppna försiktigt de stängda venti- lerna. Sök efter eventuella vattenläc- kor. QM31 Kontrollera systemtrycket på mano- metern (BP5). Fyll på systemet med vatten om det behövs. Klimatsystemets säkerhetsventil (FL2) skall vara helt tät. Avlufta systemet via avluftningsven- tilerna (QM20), (QM24) och QM24 (QM60).
Page 12 Förlägg PWM-kabeln i övre kana- len, led den bakom metallhöljet till kommunikationskortet (AA23). Fix- era med buntband. Anslut PWM-kabeln till kommunika- tionskortet (AA23), terminal X1. Brun ledare (PWM) till position Blå ledare (PWM GND) till posi- tion 2. Anslut strömkabeln till terminal XJ1. | SE...
Page 13 Lägg en limsträng längs baksidans ytterkant på den övre EPP-detaljen (225 623). OBS: Följ instruktionerna på limförpackningen. Placera den övre EPP-detaljen (225 623) enligt bild. Återmontera topplocket. Anslut strömmen och starta upp värmepumpsystemet. Avlufta igen om det behövs. Kon- trollera systemtrycket på manome- tern (BP5).
Page 14 English General This service instruction describes the replacement of a Xylem circulation pump for WILO YONOS PARA 7.0 PWM 1 in SPLIT indoor modules. Read all of the instructions before starting work. Components Circulation pump kit (spare part) 724 028...
Page 15 Replacement of circulation WARNING! Cut the power to the unit before starting work. pump in indoor module (Hydro Electrical installation and service must be car- Unit) ried out under the supervision of a qualified electrician. Removing the covers | GB...
Page 16 Dismantling NOTE Close incoming line XL2. Release the pressure NOTE via the safety valve. Actuator QM31 must be Take care when removing and make a note of in the closed (horizontal) position. the cable routing and positioning of switches. Switch off the climate system by closing the shut-off valve (QM31) and the valve at the particle filter (HQ1).
Page 17 Disconnect the power cable from terminal XJ1. Disconnect the PWM signal cable from terminal X1:1 and X1:2 on the communication board (AA23). X1:1 X1:2 | GB...
Page 18 Remove the circulation pump, start with the lower pipe connection. Without energy meter: Slacken off the upper nut (A) and remove the pipe by detaching the two pipe connections (B). With energy meter: Slacken off the upper nut (A) and remove the pipe by detaching the pipe connec- tion to the flow meter C).
Page 19 Remove the top cover. | GB...
Page 20 You will bond the two enclosed EPP components (225 623 and 225 624) with adhesive. Note! Follow the in- structions on the adhesive pack- aging. Start with the lower EPP compon- ent (225 624). Apply a bead of ad- hesive along the outer edge of the rear side.
Page 21 Mounting NOTE On the communication board (AA23), the NOTE brown cable (signal) is connected to X1:1. All electrical connections must be carried out The blue cable is connected to X1:2. by an authorised electrician. Electrical installation and wiring must be car- ried out in accordance with the stipulations in force.
Page 22 Carefully open the closed valves. Look for any water leakage. QM31 Check the system pressure on the manometer (BP5). Top up the sys- tem with water if necessary. The climate system's safety valve (FL2) must be completely sealed. Vent the system via the vent valves QM20), (QM24) and (QM60.
Page 23 Lay the PWM cable in the upper duct, route it behind the metal housing to the communication board (AA23) Secure using cable ties. Connect the PWM cable to the communication board (AA23), ter- minal X1. Brown core (PWM) to terminal 1. Blue cable (PWM GND) to termin- al 2.
Page 24 Apply a bead of adhesive along the outer edge of the rear side of the upper EPP component (225 623). Note! Follow the instructions on the adhesive packaging. Position the upper EPP component (225 623) as illustrated. Replace the top cover. Connect the power and start the heat pump system.
Page 25 Deutsch Allgemeines In dieser Serviceanleitung wird der Wechsel der Umwälz- pumpe Xylem zu WILO YONOS PARA 7.0 PWM 1 in SPLIT-Inneneinheiten beschrieben. Lesen Sie vor Beginn der Arbeiten die gesamte Anleitung vollständig durch. Komponenten Umwälzpumpensatz (Ersatzteil) 724 028 1 Umwälzpumpe...
Page 26 Wechsel der Umwälzpumpe in ACHTUNG! Unterbrechen Sie vor Beginn der Arbeiten die der Inneneinheit (Hydro Unit) Spannungszufuhr zum Aggregat. Elektrische Installation sowie Servicearbeiten Abdeckungen demontieren müssen unter Aufsicht eines ausgebildeten Elektroinstallateurs erfolgen. | DE...
Page 27 Demontage HINWEIS! Schließen Sie die Eingangsleitung XL2. Lassen HINWEIS! Sie den Druck über das Sicherheitsventil ab. Gehen Sie bei der Demontage sorgfältig vor Stellantrieb QM31 muss sich in der geschlosse- und protokollieren Sie die Kabelverlegung so- nen (horizontalen) Stellung befinden. wie die Kontaktanbringung.
Page 28 Jetzt kann ein Wechsel der Umwälz- QM20 pumpe erfolgen. Trennen Sie das Netzkabel vom Anschluss XJ1. | DE...
Page 29 Lösen Sie das PWM-Signalkabel von Anschluss X1:1 und X1:2 an der Kommunikationsplatine (AA23). X1:1 X1:2 Demontieren Sie die Umwälzpum- pe. Beginnen Sie mit dem unteren Rohranschluss. | DE...
Page 30 Ohne Wärmemengenzähler: Lö- sen Sie die obere Mutter (A) und entfernen Sie das Rohr, indem Sie die beiden Rohranschlusspunkte (B) lösen. Mit Wärmemengenzähler: Lösen Sie die obere Mutter (A) und entfer- nen Sie das Rohr, indem Sie den Rohranschluss für den Volumen- strommesser (C) lösen.
Page 31 Demontieren Sie die obere Abde- ckung. Die beiden beiliegenden EPP-Teile (225 623 und 225 624) werden mit Kleber befestigt. Hinweis: Folgen Sie den Anweisungen auf der Kleb- stoffverpackung. Beginnen Sie mit dem unteren EPP- Teil (225 624). Bringen Sie einen Klebstoffstrang entlang der äuße- ren Hinterkante an.
Page 32 Montage HINWEIS! Verbinden Sie an der Kommunikationsplatine HINWEIS! (AA23) das braune Kabel (Signal) mit X1:1. Alle elektrischen Anschlüsse müssen von einem Verbinden Sie das blaue Kabel mit X1:2. geprüften Elektriker ausgeführt werden. Bei der Elektroinstallation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigen.
Page 33 Öffnen Sie vorsichtig die geschlos- senen Ventile. Suchen Sie nach et- waigen Wasserlecks. QM31 Kontrollieren Sie den Systemdruck am Manometer (BP5). Falls erforder- lich, befüllen Sie das System mit Wasser. Das Sicherheitsventil des Klimatisie- rungssystems (FL2) muss dicht schließen. Entlüften Sie das System über die Entlüftungsventile (QM20), (QM24) QM24 und (QM60).
Page 34 Verlegen Sie das PWM-Kabel im oberen Kanal. Führen Sie es hinter dem Metallgehäuse zur Kommuni- kationsplatine (AA23). Nutzen Sie zur Befestigung Kabelbinder. Verbinden Sie das PWM-Kabel mit der Kommunikationsplatine (AA23), Anschluss X1. Brauner Leiter (PWM) an Position Blauer Leiter (PWM GND) zu Posi- tion 2.
Page 35 Bringen Sie einen Klebstoffstrang entlang der äußeren Hinterkante am oberen EPP-Teil an (225 623). Hinweis: Folgen Sie den Anweisun- gen auf der Klebstoffverpackung. Positionieren Sie das obere EPP-Teil (225 623) gemäß Abbildung. Bringen Sie die obere Abdeckung wieder an. Schließen Sie die Stromversorgung an und starten Sie das Wärmepum- pensystem.
