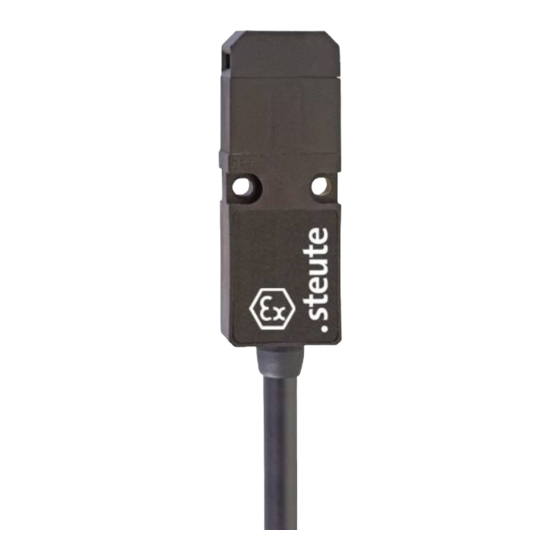

steute Ex ST 14 Mounting And Wiring Instructions

Ex ST 14
//

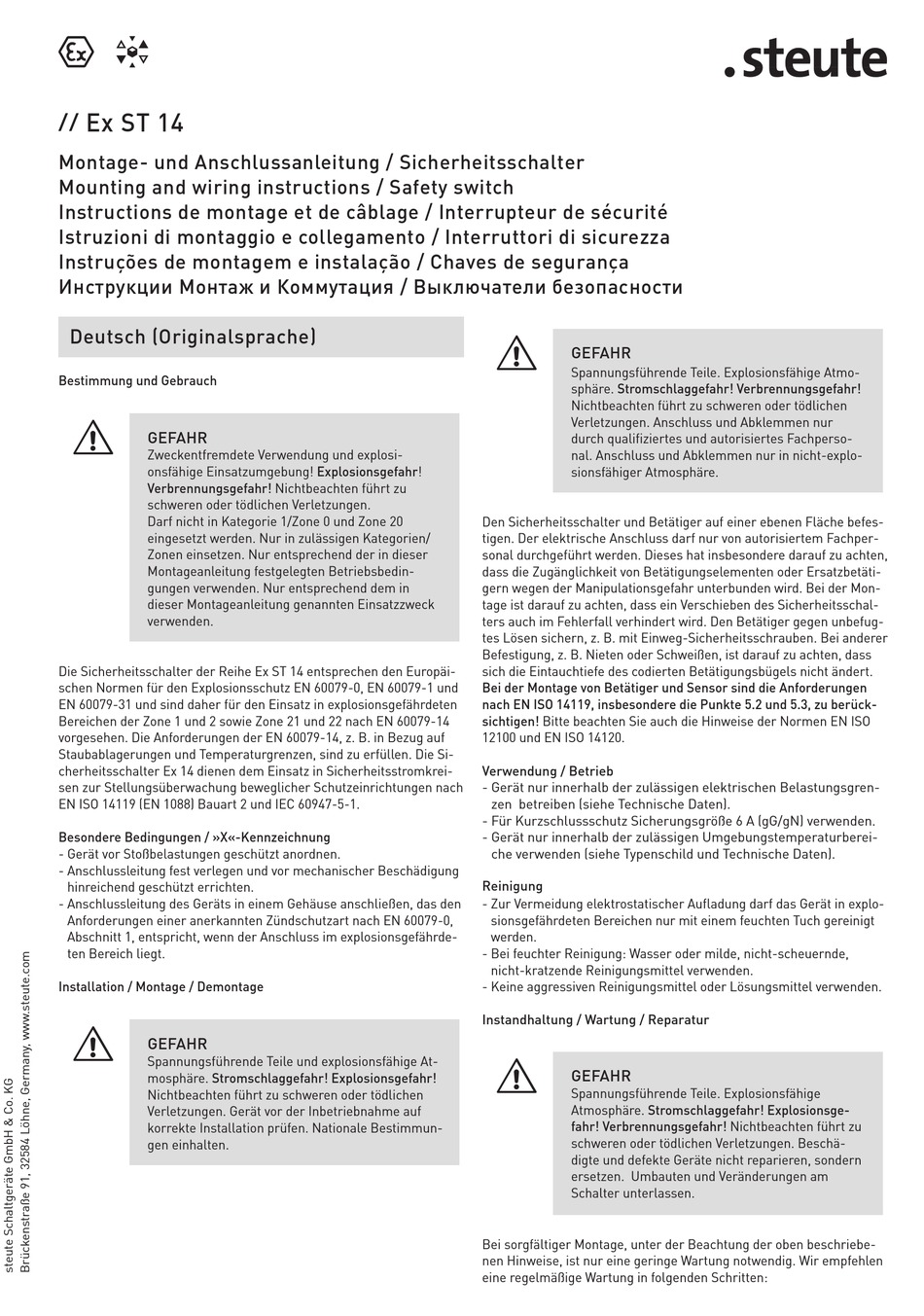

Montage- und Anschlussanleitung / Sicherheitsschalter
Mounting and wiring instructions / Safety switch
Instructions de montage et de câblage / Interrupteur de sécurité
Istruzioni di montaggio e collegamento / Interruttori di sicurezza
Instruções de montagem e instalação / Chaves de segurança
Инструкции Монтаж и Коммутация / Выключатели безопасности
Deutsch (Originalsprache)
Bestimmung und Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosi-
onsfähige Einsatzumgebung! Explosionsgefahr!
Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen.
Darf nicht in Kategorie 1/Zone 0 und Zone 20
eingesetzt werden. Nur in zulässigen Kategorien/
Zonen einsetzen. Nur entsprechend der in dieser
Montageanleitung festgelegten Betriebsbedin-
gungen verwenden. Nur entsprechend dem in
dieser Montageanleitung genannten Einsatzzweck
verwenden.
Die Sicherheitsschalter der Reihe Ex ST 14 entsprechen den Europäi-
schen Normen für den Explosionsschutz EN 60079-0, EN 60079-1 und
EN 60079-31 und sind daher für den Einsatz in explosionsgefährdeten
Bereichen der Zone 1 und 2 sowie Zone 21 und 22 nach EN 60079-14
vorgesehen. Die Anforderungen der EN 60079-14, z. B. in Bezug auf
Staubablagerungen und Temperaturgrenzen, sind zu erfüllen. Die Si-
cherheitsschalter Ex 14 dienen dem Einsatz in Sicherheitsstromkrei-
sen zur Stellungsüberwachung beweglicher Schutzeinrichtungen nach
EN ISO 14119 (EN 1088) Bauart 2 und IEC 60947-5-1.
Besondere Bedingungen / »X«-Kennzeichnung
- Gerät vor Stoßbelastungen geschützt anordnen.
- Anschlussleitung fest verlegen und vor mechanischer Beschädigung
hinreichend geschützt errichten.
- Anschlussleitung des Geräts in einem Gehäuse anschließen, das den
Anforderungen einer anerkannten Zündschutzart nach EN 60079-0,
Abschnitt 1, entspricht, wenn der Anschluss im explosionsgefährde-
ten Bereich liegt.
Installation / Montage / Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige At-
mosphäre. Stromschlaggefahr! Explosionsgefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Gerät vor der Inbetriebnahme auf
korrekte Installation prüfen. Nationale Bestimmun-
gen einhalten.
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Verbrennungsgefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Anschluss und Abklemmen nur
durch qualifiziertes und autorisiertes Fachperso-
nal. Anschluss und Abklemmen nur in nicht-explo-
sionsfähiger Atmosphäre.
Den Sicherheitsschalter und Betätiger auf einer ebenen Fläche befes-
tigen. Der elektrische Anschluss darf nur von autorisiertem Fachper-
sonal durchgeführt werden. Dieses hat insbesondere darauf zu achten,
dass die Zugänglichkeit von Betätigungselementen oder Ersatzbetäti-
gern wegen der Manipulationsgefahr unterbunden wird. Bei der Mon-
tage ist darauf zu achten, dass ein Verschieben des Sicherheitsschal-
ters auch im Fehlerfall verhindert wird. Den Betätiger gegen unbefug-
tes Lösen sichern, z. B. mit Einweg-Sicherheitsschrauben. Bei anderer
Befestigung, z. B. Nieten oder Schweißen, ist darauf zu achten, dass
sich die Eintauchtiefe des codierten Betätigungsbügels nicht ändert.
Bei der Montage von Betätiger und Sensor sind die Anforderungen
nach EN ISO 14119, insbesondere die Punkte 5.2 und 5.3, zu berück-
sichtigen! Bitte beachten Sie auch die Hinweise der Normen EN ISO
12100 und EN ISO 14120.
Verwendung / Betrieb
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgren-
zen betreiben (siehe Technische Daten).
- Für Kurzschlussschutz Sicherungsgröße 6 A (gG/gN) verwenden.
- Gerät nur innerhalb der zulässigen Umgebungstemperaturberei-
che verwenden (siehe Typenschild und Technische Daten).
Reinigung
- Zur Vermeidung elektrostatischer Aufladung darf das Gerät in explo-
sionsgefährdeten Bereichen nur mit einem feuchten Tuch gereinigt
werden.
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.
Instandhaltung / Wartung / Reparatur
=
GEFAHR
Spannungsführende Teile. Explosionsfähige
Atmosphäre. Stromschlaggefahr! Explosionsge-
fahr! Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Beschä-
digte und defekte Geräte nicht reparieren, sondern
ersetzen. Umbauten und Veränderungen am
Schalter unterlassen.
Bei sorgfältiger Montage, unter der Beachtung der oben beschriebe-
nen Hinweise, ist nur eine geringe Wartung notwendig. Wir empfehlen
eine regelmäßige Wartung in folgenden Schritten:
