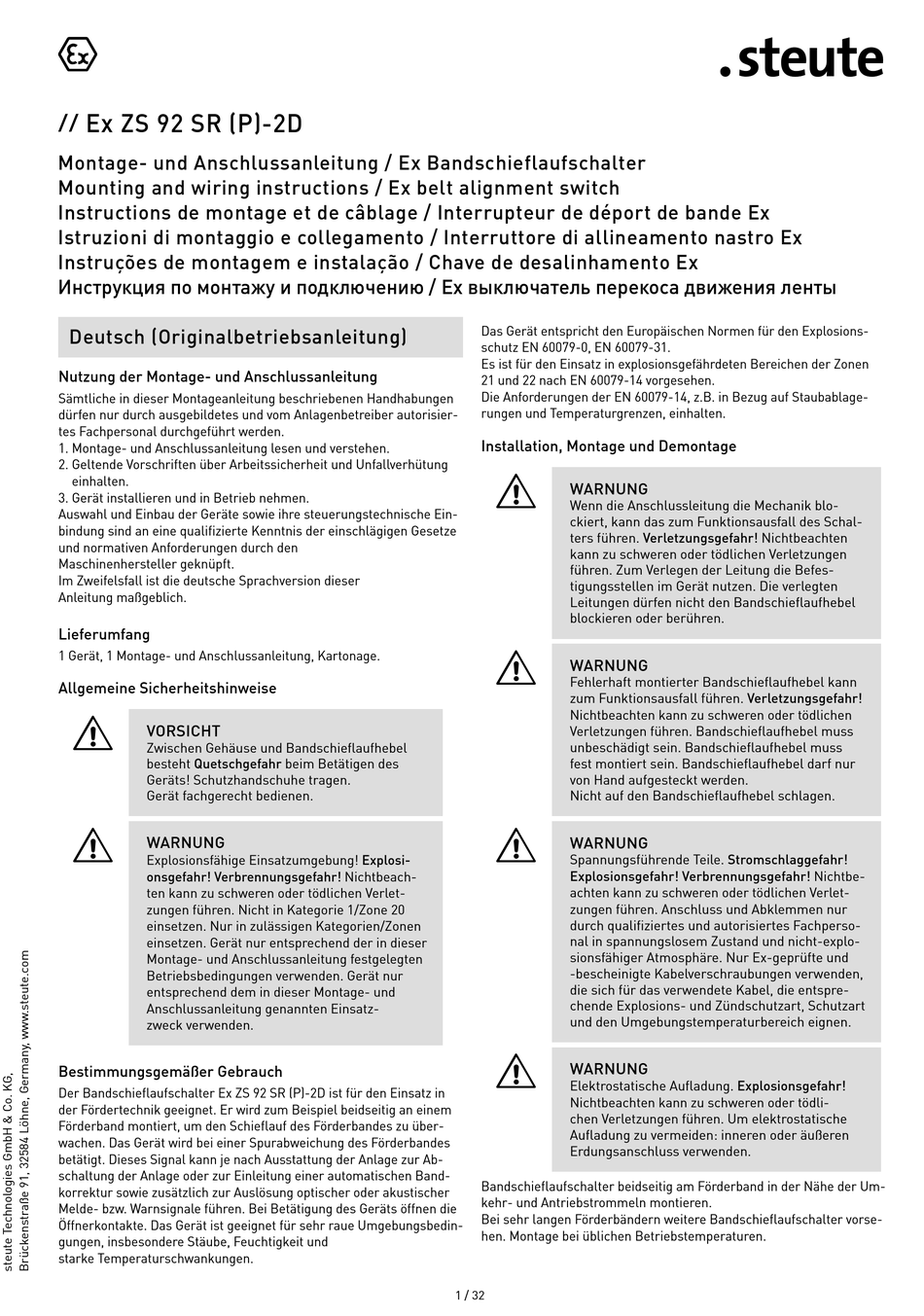

steute Ex ZS 92 SR (P)-2D Mounting And Wiring Instructions

Ex ZS 92 SR (P)-2D
//
Montage- und Anschlussanleitung / Ex Bandschieflaufschalter
Mounting and wiring instructions / Ex belt alignment switch
Instructions de montage et de câblage / Interrupteur de déport de bande Ex
Istruzioni di montaggio e collegamento / Interruttore di allineamento nastro Ex
Instruções de montagem e instalação / Chave de desalinhamento Ex
Инструкция по монтажу и подключению / Ex выключатель перекоса движения ленты
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Montage- und Anschlussanleitung, Kartonage.
Allgemeine Sicherheitshinweise
=
VORSICHT
Zwischen Gehäuse und Bandschieflaufhebel
besteht Quetschgefahr beim Betätigen des
Geräts! Schutzhandschuhe tragen.
Gerät fachgerecht bedienen.
=
WARNUNG
Explosionsfähige Einsatzumgebung! Explosi-
onsgefahr! Verbrennungsgefahr! Nichtbeach-
ten kann zu schweren oder tödlichen Verlet-
zungen führen. Nicht in Kategorie 1/Zone 20
einsetzen. Nur in zulässigen Kategorien/Zonen
einsetzen. Gerät nur entsprechend der in dieser
Montage- und Anschlussanleitung festgelegten
Betriebsbedingungen verwenden. Gerät nur
entsprechend dem in dieser Montage- und
Anschlussanleitung genannten Einsatz-
zweck verwenden.
Bestimmungsgemäßer Gebrauch

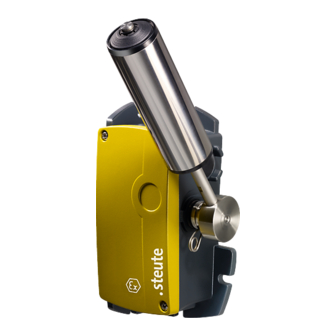

Der Bandschieflaufschalter Ex ZS 92 SR (P)-2D ist für den Einsatz in
der Fördertechnik geeignet. Er wird zum Beispiel beidseitig an einem
Förderband montiert, um den Schieflauf des Förderbandes zu über-
wachen. Das Gerät wird bei einer Spurabweichung des Förderbandes
betätigt. Dieses Signal kann je nach Ausstattung der Anlage zur Ab-
schaltung der Anlage oder zur Einleitung einer automatischen Band-
korrektur sowie zusätzlich zur Auslösung optischer oder akustischer
Melde- bzw. Warnsignale führen. Bei Betätigung des Geräts öffnen die
Öffnerkontakte. Das Gerät ist geeignet für sehr raue Umgebungsbedin-
gungen, insbesondere Stäube, Feuchtigkeit und
starke Temperaturschwankungen.
Das Gerät entspricht den Europäischen Normen für den Explosions-
schutz EN 60079-0, EN 60079-31.
Es ist für den Einsatz in explosionsgefährdeten Bereichen der Zonen
21 und 22 nach EN 60079-14 vorgesehen.
Die Anforderungen der EN 60079-14, z.B. in Bezug auf Staubablage-
rungen und Temperaturgrenzen, einhalten.
Installation, Montage und Demontage
=
WARNUNG
Wenn die Anschlussleitung die Mechanik blo-
ckiert, kann das zum Funktionsausfall des Schal-
ters führen. Verletzungsgefahr! Nichtbeachten
kann zu schweren oder tödlichen Verletzungen
führen. Zum Verlegen der Leitung die Befes-
tigungsstellen im Gerät nutzen. Die verlegten
Leitungen dürfen nicht den Bandschieflaufhebel
blockieren oder berühren.
=
WARNUNG
Fehlerhaft montierter Bandschieflaufhebel kann
zum Funktionsausfall führen. Verletzungsgefahr!
Nichtbeachten kann zu schweren oder tödlichen
Verletzungen führen. Bandschieflaufhebel muss
unbeschädigt sein. Bandschieflaufhebel muss
fest montiert sein. Bandschieflaufhebel darf nur
von Hand aufgesteckt werden.
Nicht auf den Bandschieflaufhebel schlagen.
=
WARNUNG
Spannungsführende Teile. Stromschlaggefahr!
Explosionsgefahr! Verbrennungsgefahr! Nichtbe-
achten kann zu schweren oder tödlichen Verlet-
zungen führen. Anschluss und Abklemmen nur
durch qualifiziertes und autorisiertes Fachperso-
nal in spannungslosem Zustand und nicht-explo-
sionsfähiger Atmosphäre. Nur Ex-geprüfte und
-bescheinigte Kabelverschraubungen verwenden,
die sich für das verwendete Kabel, die entspre-
chende Explosions- und Zündschutzart, Schutzart
und den Umgebungstemperaturbereich eignen.
=
WARNUNG
Elektrostatische Aufladung. Explosionsgefahr!
Nichtbeachten kann zu schweren oder tödli-
chen Verletzungen führen. Um elektrostatische
Aufladung zu vermeiden: inneren oder äußeren
Erdungsanschluss verwenden.
Bandschieflaufschalter beidseitig am Förderband in der Nähe der Um-
kehr- und Antriebstrommeln montieren.
Bei sehr langen Förderbändern weitere Bandschieflaufschalter vorse-
hen. Montage bei üblichen Betriebstemperaturen.
1 / 32
