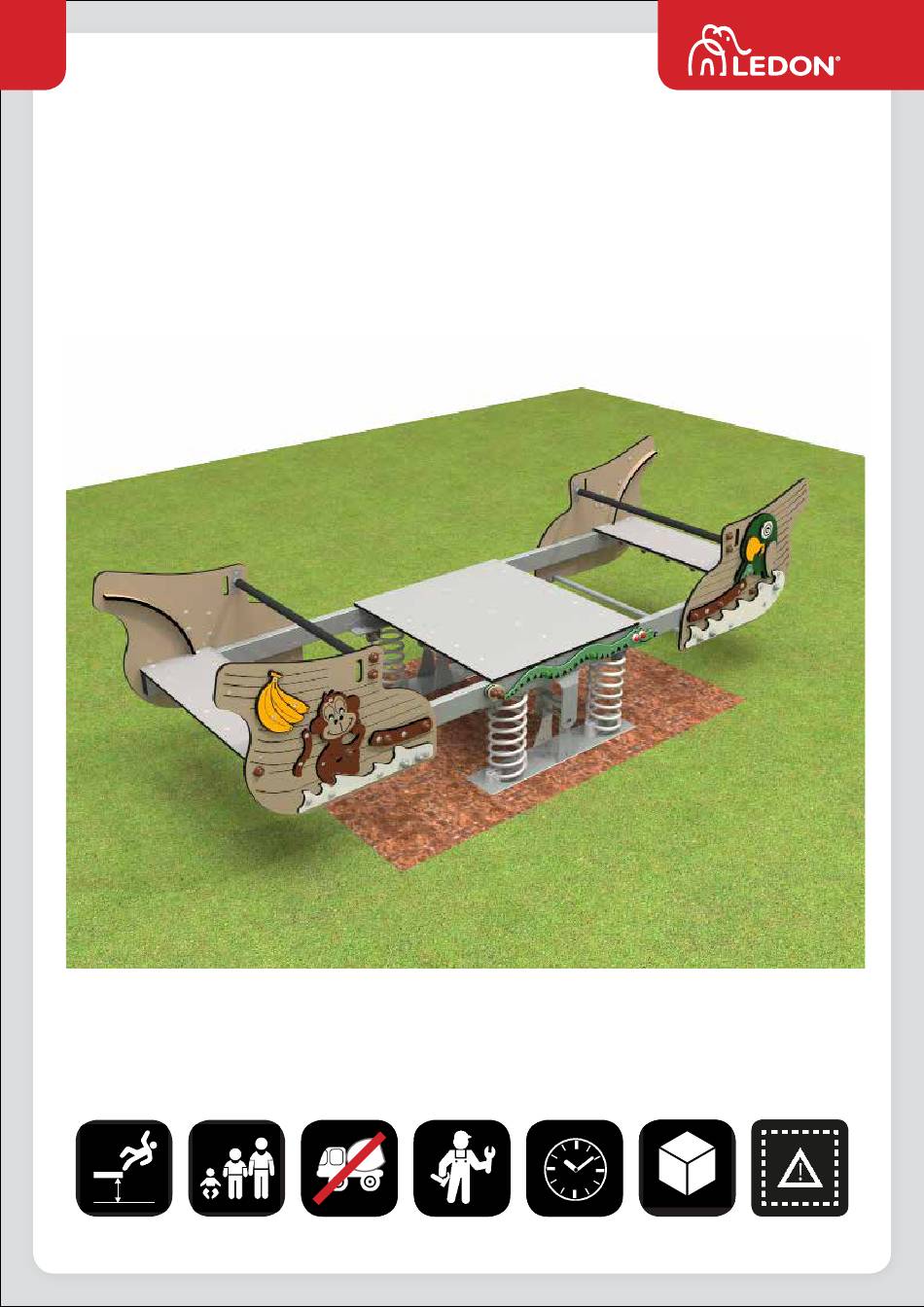

- Page 1 642090 Multi-seesaw, Galionen Assembly instructions • Montageanleitung • Montagevejledning LxBxH 312 x 115 x 100 cm 512 x 315 cm 100 cm 1 - 12...
- Page 2 Indholdsfortegnelse Gode råd og vink . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pladshensyn og faldunderlag .
- Page 3 Gode råd og vink 1 . Tag komponenterne af pallen og læg dem på jorden 2 . Check efter komponentlisten om alle er med 3 . Vær omhyggelig med afstande generelt 4 . Pak én komponent ud af gangen og gør denne færdig 5 .
- Page 4 Pladshensyn og faldunderlag Clearance and safety surfaces Platzbedarf und Fallschutzunterlage 315 cm 115 cm...
- Page 5 Komponentorientering • Components overview • Bauteileübersicht 74240 74231 74234 74233 74242 74234 74236 74241 74244 74243 74232 74232 74239 74238...
- Page 6 Montage 1 • Assembly 1 • Montage 1...
- Page 7 Montage 2 • Assembly 2 • Montage 2 74232 10 x 25 MB + LM 10 x 25 MB + LM 10 x 30 MB + LM 74239 74238 10 x 60 MB + LM Alle skruer og bolte spændes let med fingerne. All nuts and bolts are loosely tightened with the fingers.
- Page 8 Montage 2 • Assembly 2 • Montage 2 74232 10 x 25 MB + LM 10 x 25 MB + LM 10 x 30 MB + LM 74239 74238 10 x 60 MB + LM Alle skruer og bolte spændes fast med en boremaskine. All nuts and bolts are tightened with machine.
- Page 9 Montage 3 • Assembly 3 • Montage 3 74232 74232 74232...
- Page 10 Montage 4 • Assembly 4 • Montage 4 74231 10 x 20 BH...
- Page 11 Montage 5 • Assembly 5 • Montage 5 74238 3,1 x 70 VFZ...
- Page 12 Montage 6 • Assembly 6 • Montage 6 74235 74235 10 x 30 BH 10 x 30 BH...
- Page 13 Montage 8 • Assembly 8 • Montage 8 74233 10 x 100 MB 10 x 85 MB 74233 10 x 100 MB 10 x 85 MB 10 x 90 MB 74233 74233 74244 10 LM 10 x 75 MB...
- Page 14 Montage 9 • Assembly 9 • Montage 9 74237 10 x 140 US 74236 74237 10 x 60 US 10 x 40 US 10 x 60 US LM 10 LM 10 8 x 40 US 8 x 55 US 74240 74241 74242 10 x 100 MB...
- Page 15 Montage 10 • Assembly 10 • Montage 10 8 x 45 BH 8 x 30 BH 74234 74234...
