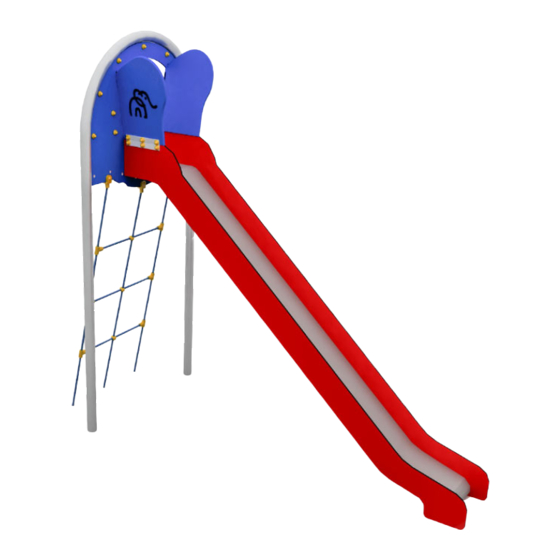

- Page 1 Revision: 3.0 3010 Date: July 19th, 2017 Open slide Offene Rutsche Åben rutsjebane • Assembly instructions Montageanleitung • Montagevejledning 155 cm 155 cm No / Nej 307 x 135 x 245 cm 660 x 385 cm...
- Page 2 Good advice and tips Ein paar gute Ratschläge und Tipps • Gode råd og vejledning • Take all components from the pallet and place them on the ground • Compare with components list – is everything there? • Be at all times precise when measuring •...
- Page 3 Area • Fläche • Areal Rutsjebaneudløbsområder svarer til en højde på 100 cm. 3010 Til nedgravning: ≤60 cm 25,4 m2 3010 Total 25,4 m2 660 cm 660 cm 307 cm 307 cm Montagetider er vejledende. Rev: 08.07.2015 Montagetider er vejledende. www.ledon.dk Rev: 08.07.2015 www.ledon.dk...
-
Page 4: Components Overview
Components overview Bauteileübersicht • Komponentoversigt 220,07 220,05 220,01 220,102+ 250,011+ 250,013+ 250,014 220,071+ 200,1832... -
Page 5: Site Preparation
Site preparation Vorbereitung • Pladsforberedelse All holes with no other specified dimensions are 25x25 cm. Digging depths • Grabtiefen • Gravedybder: Alle Bohrungen ohne anderen angegebenen Abmessungen sind 25x25 cm. 60 cm 80 cm Alle huller uden anden angivet dimension er 25x25 cm. SAFETY ZONE 30 x 90 cm 50 cm... - Page 6 Assembly Montage • Montage 250,013 250,011 M10x20 HX 220,014 M10 LN 250,013 220,102 M10x25 BH...
- Page 7 Assembly Montage • Montage 220,05 250,011 M10x25 BH 220,102 * Must be vertically leveled Muss vertikal nivelliert werden Skal være i lodret vater...
- Page 8 Assembly Montage • Montage M10x35 HX 220,01 M10x45 HX M10 LN 155 cm 38,8 cm...
- Page 9 Assembly Montage • Montage M10 LN 220,071 M10x40 HX 200,1832 M10x40 CS M10 LN M8x40 CS BS-S BS-S 220,07 M8x40 CS M8x35 CS M8 LN Adjust height to avoid tensions • Höhe einstellen um Spannungen zu verhindern • Juster højde for at undgå vrid...
- Page 10 Ready Fertig • Færdig...
