G
{

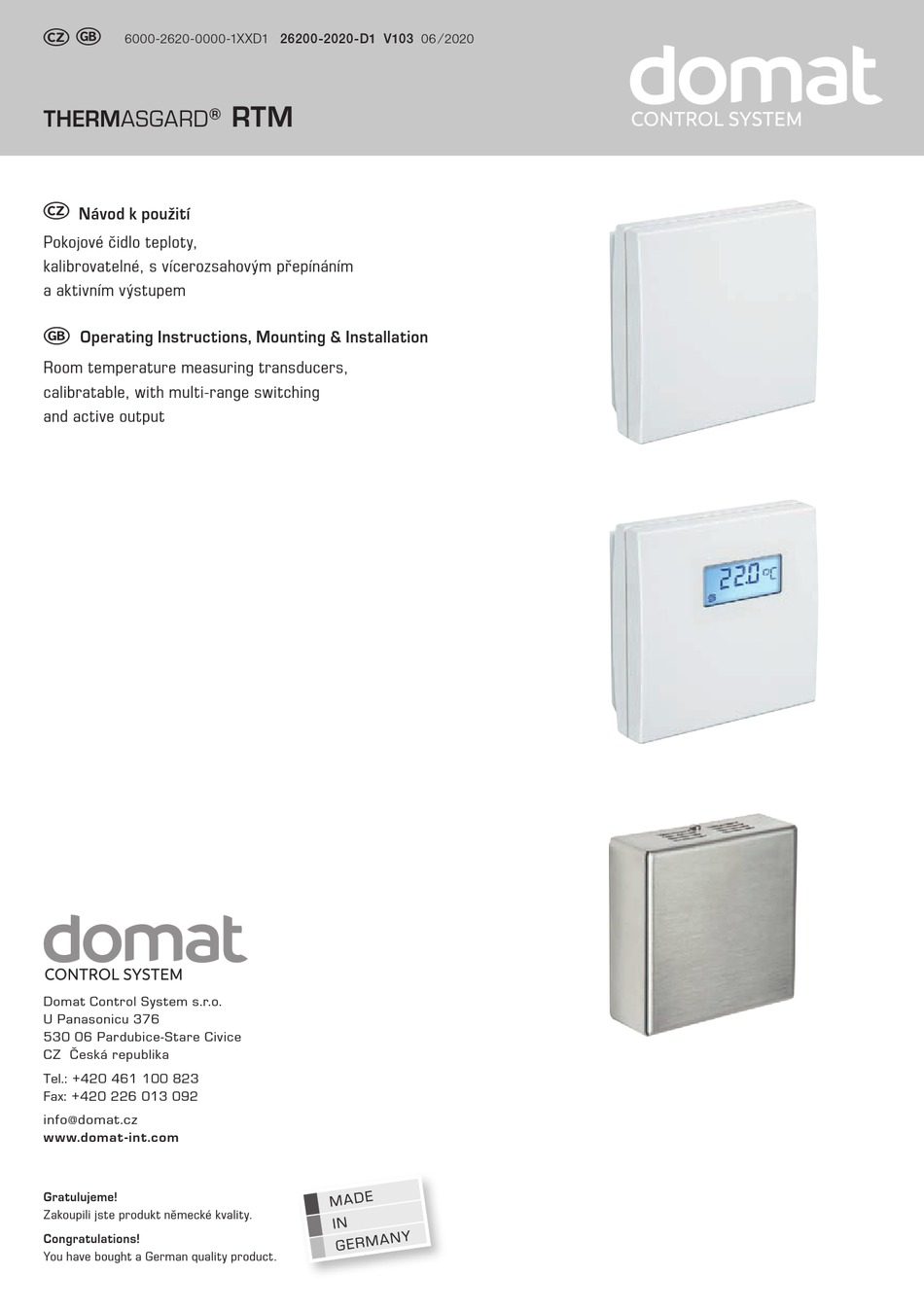

6000-2620-0000-1XXD1 26200-2020-D1 V103 06 ⁄ 2020
RTM
THERMASGARD
®
{
Návod k použití
Pokojové čidlo teploty,
kalibrovatelné, s vícerozsahovým přepínáním
a aktivním výstupem
G
Operating Instructions, Mounting & Installation
Room temperature measuring transducers,
calibratable, with multi-range switching
and active output
Domat Control System s.r.o.
U Panasonicu 376
530 06 Pardubice-Stare Civice
CZ Česká republika
Tel.: +420 461 100 823
Fax: +420 226 013 092
info@domat.cz
www.domat -int.com
Gratulujeme!
Zakoupili jste produkt německé kvality.
Congratulations!
You have bought a German quality product.
Advertisement
Table of Contents
Related Manuals for domat THERMASGARD RTM
Summary of Contents for domat THERMASGARD RTM
- Page 1 Operating Instructions, Mounting & Installation Room temperature measuring transducers, calibratable, with multi-range switching and active output Domat Control System s.r.o. U Panasonicu 376 530 06 Pardubice-Stare Civice CZ Česká republika Tel.: +420 461 100 823 Fax: +420 226 013 092 info@domat.cz...
- Page 2 THERMASGARD ® Kryt Baldur 1 Rozměry Housing Baldur 1 Dimensional drawing 27.2 Rozměry Kryt z nerezové oceli Dimensional drawing Housing stainless steel...
- Page 3 THERMASGARD ® K otevření krytu zařízení vložte plochý šroubovák (2,0) do drážky Baldur Kryt uprostřed zařízení, zatlačte směrem dolů a mírně nadzdvihněte Housing spodní část krytu. Odejměte vrchní část krytu vpřed. To open the housing, set a screwdriver (2.0) in the groove at centre, press down, and lift up the bottom frame slightly.
-
Page 4: Technické Údaje
® THERMASGARD Rev. 2020 - V24 Kalibrované pokojové čidlo teploty THERMASGARD ® RTM 1 s aktivním výstupem volitelně s ⁄ Zobrazení a RTM 1 - xx bez displeje pro zobrazení skutečné teploty, v plastovém pouzdře, s naklapávacím víčkem, autodiagnostika s Displej základna se 4 otvory, pro montáž... - Page 5 Převodník, kalibrovatelný, s aktivním výstupem Graf zátěžového odporu TEPLOTNÍ ROZSAH: Graf zátěžového odporu Při volbě rozsahů snímače dbejte na to aby maximální 4...20 mA přípustná teplota snímače ⁄ krytu nepřekročila mezní hodnotu! Teplota okolí snímače: – 30 ...+ 70 °C zátěžový...
-
Page 6: Důležité Poznámky
Montáž a uvádění do provozu Při připojovaní musí být zařízení bez napětí. Přístroje mohou být připojeny PODMÍNKY ZAPOJENÍ pouze k bezpečnému nízkému napětí. Následné škody způsobené poruchami Výstup: 0 -10 V tohoto zařízení jsou vyloučeny ze záruky a odpovědnosti. Montáž a uvádění Výstupní... -
Page 8: Technical Data
® THERMASGARD Rev. 2020 - V24 Calibratable room temperature measuring transducer THERMASGARD ® RTM 1 with continuous Display and internal RTM 1 - xx output, with or without optional display for displaying the actual temperature in an elegant diagnostics with display housing made of plastic, with snap-on lid, base with 4-hole attachment for installation on verti- cally or horizontally installed in-wall flush boxes, with predetermined breaking point for on-wall cable entry, or in housing made of stainless steel (top and bottom part are of stainless steel,... -
Page 9: Temperature Ranges
Measuring transducers, calibrateable, with active output Load resistance diagram TEMPERATURE RANGES: Load resistance diagram When selecting measuring transducer ranges, 4...20 mA it is necessary to ensure that the maximum temperatures permissible for sensor ⁄ housing are not exceeded ! Ambient temperature for measuring transducers: –... -
Page 10: Installation And Commissioning
Installation and Commissioning Devices are to be connected under dead-voltage condition. Devices must We recommend to use shielded cables with the shielding being attached at one side to the DDC ⁄ PLC.Before mounting, make sure that the existing only be connected to safety extra-low voltage. Consequential damages thermometer‘s technical parameters comply with the actual conditions at caused by a fault in this device are excluded from warranty or liability. - Page 11 THERMASGARD ® Připojení* 2- nebo 3-vodičové připojení* RTM 1 - xx 2-vodičové připojení pro zařízení s ⁄ bez displeje (bez podsvitu) s Displejem 3- vodičové připojení pro zařízení s podsvíceným displejem Connection 2-wire connection for devices with ⁄ without display (not illuminated) 3-wire connection for devices with illuminated display Výstup ve C°...
- Page 12 THERMASGARD ® 3-vodičové připojení RTM 1 - U 2-vodičové připojení RTM 1 - I bez displeje bez displeje 1 2 3 1 2 3 interní senzor interní senzor min. max. min. max. pasivní pasivní senzor senzor ±10K Offset ±10K Offset 3-wire connection RTM 1 - U 2-wire connection...
