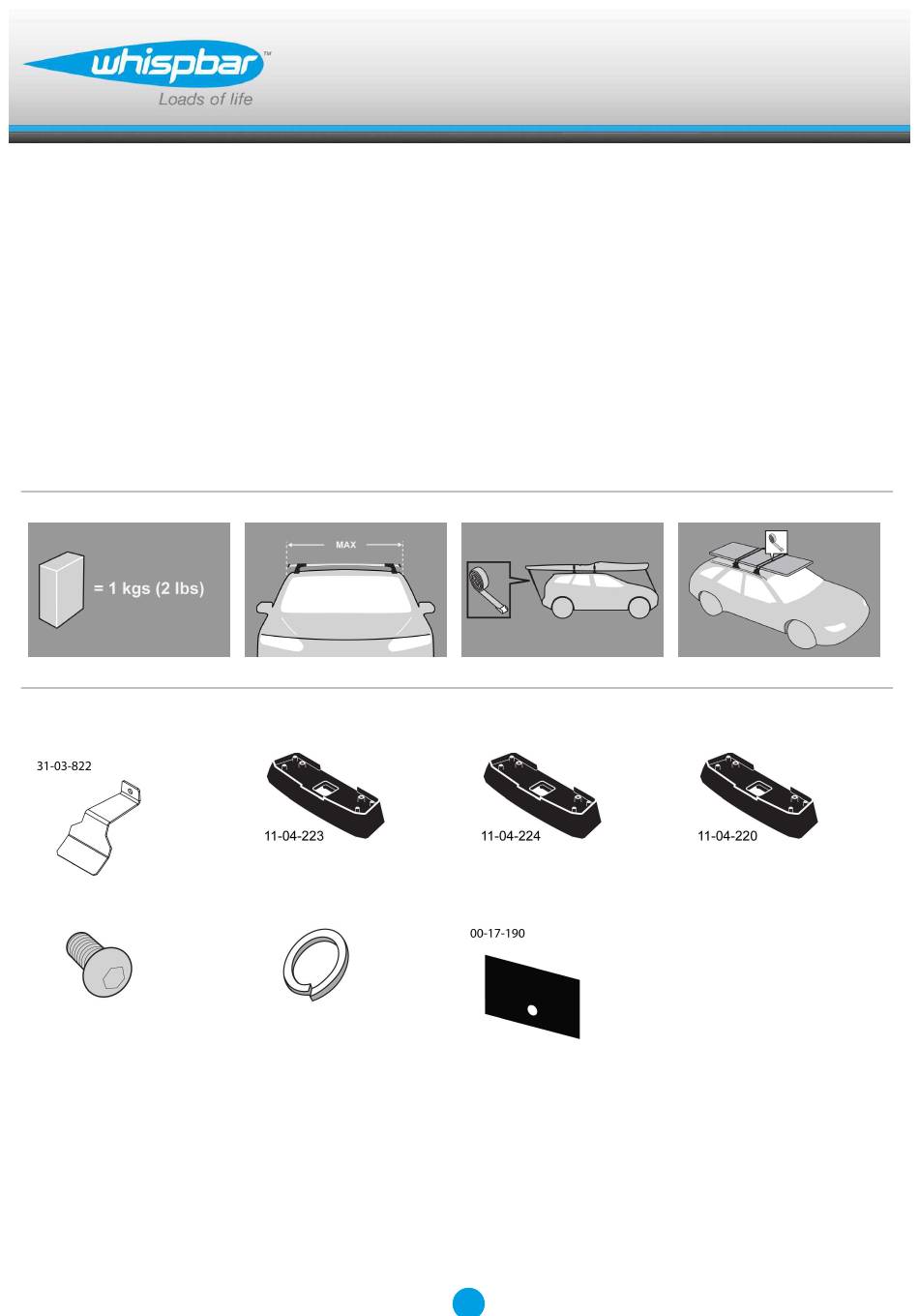

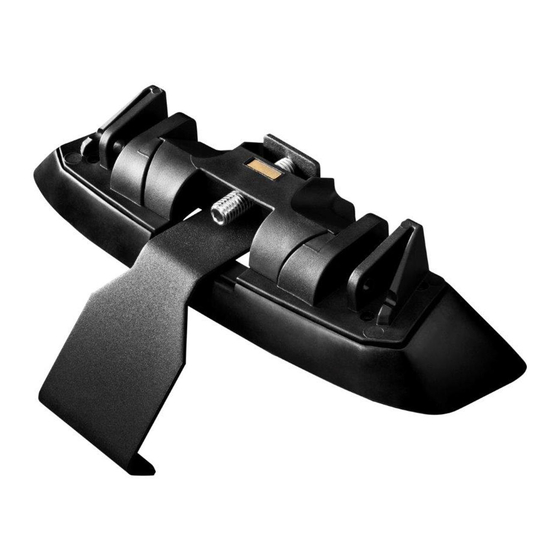

- Page 1 K988W Fitting Kit Fitting Instructions for Basic Carrier Instrukcja systemu montażu Revision No: 1A...
- Page 2 Fitting Kit K988W MAX kgs (lbs) Toyota Alphard, 5dr MPV 02-08 50 kgs (110 lbs) 50 kgs (110 lbs) Alphard, 5dr MPV 02-08 50 kgs (110 lbs) 50 kgs (110 lbs)
- Page 3 Fitting Kit K988W Alphard, 5dr MPV 02-08 (NZ) 200mm 900mm 985mm 965mm 7 7/8ths" 35 7/16ths" 38 3/4ths" 38" Alphard, 5dr MPV 02-08 (AU) 200mm 900mm 985mm 965mm 7 7/8ths" 35 7/16ths" 38 3/4ths" 38"...
- Page 4 Fitting Kit K988W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D.
- Page 5 Fitting Kit K988W Use keys to remove covers. Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is...
- Page 6 Fitting Kit K988W Remove locking screw. Attaches to factory-fitted mounting points under sliding doors Remove plastic screws as shown. Please check the front of this manual for information relating specifically to your vehicle.
- Page 7 Fitting Kit K988W Refer to the underside of the pad for the part number. It is important to put the pads in the correct position on the vehicle. Letters refer to the pad part numbers and position. Pad Part Number:...
- Page 8 Fitting Kit K988W Make sure the pad fits into the holes underneath the foot. Apply protective strip as shown. Trim if required. It is important to put the clamps in the correct position on the vehicle. Letters refer to the part numbers stamped on clamps.
- Page 9 Fitting Kit K988W Attach clamp to each leg. NOTE; clamps may have labels showing their positions on the vehicle (For example; "Front Right"). Refit locking screw so that it goes through the hole in the clamp. Do not begin to tighten the locking screw.
- Page 10 Fitting Kit K988W Tighten adjusting screw to 2 Nm (1.5 ft lb) hand tight. Ensure spring washer is between clamp and the head of the screw. Tighten clamp to roof. 2.5Nm Tighten locking screw on both legs evenly, 2.5 Nm (1.8 ft lb).
- Page 11 Fitting Kit K988W Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
-
Page 12: Maintenance
Fitting Kit K988W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order. - Page 13 Fitting Kit K988W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
- Page 14 Fitting Kit K988W Pierwszy montaż Sprawdź zawartość opakowania i upewnij się, czy zawiera wszystkie części znajdujące się na liście. Jeśli nie, skontaktuj się z odpowiednim sklepem. Kit pasuje do belek typu A, B, C oraz D. Instrukcja opisuje sposób montażu belek typu A.
- Page 15 Fitting Kit K988W Odkręć osłony za pomocą klucza. Zdejmij osłony za pomocą klucza. Przyciśnij i usuń blokadę. Zamontuj stopy. Sprawdź czy oba końce belek mają taką samą długość.
- Page 16 Fitting Kit K988W Odręć śrubę zabezpieczającą. Montaż w punkty fabryczne usuń śruby z tworzywa sztucznego jak na rysunku. Czytać na z przodu instrukcji znajdziesz specyfikacje dla twojego samochodu.
- Page 17 Fitting Kit K988W Zobacz numer pod spodem łapki. Bardzo ważne jest aby umieścić podkładek w odpowiednich miejscach na dachu samochodu Litery oznaczają podkładki oraz sposób ich rozmieszczenia. Rozmieszczenie podkładek: A = 220 B = 223 C = 224 Gumowe podkładki Place (dostarczane z mocowaniem do zestawu) na dachu pojazdu.
- Page 18 Fitting Kit K988W Upewnij się, czy dobrałeś odpowiednią podkładkę. Nałożyć pasek ochronny, jak pokazano. Zabezpiecz tśmą. Bardzo ważne jest aby umieścić łapy w odpowiednich miejscach na dachu samochodu Litery odnoszą się do oznakowań na łapkach Numer łapy: A = A822...
- Page 19 Fitting Kit K988W Doczep łapki do kitu. Uwaga: Na łapkach umieszczona jest informacja odnośnie ich rozmieszczenia. ( Np. Prawy przód) Umieść śrubę w otworze łapki. Nie dokręcaj śruby zbyt mocno. Zamontuj stopy w tych samych miejscach na obu końcach belki.Zamontuj łapki.
- Page 20 Fitting Kit K988W Dokręć z siłą 2 Nm / 1.5 ft lb. Upewnij się, podkładka sprężysta jest między klamra i szef śruby. Przykręć łapki do dachu. 2.5Nm Dokręć śruby na każdej stopie, 2.5 Nm / 1.8 ft lb.
- Page 21 Fitting Kit K988W Upewnij się, czy belka została poprawnie zamontowana Zamknij osłony za pomocą klucza. UWAGA: Sprawdź czy dokładnie dokręciłeś śruby...
-
Page 22: Zasady Użytkowania
Fitting Kit K988W Zasady użytkowania Przed zamontowaniem belek oczyść powierzchnię dachu samochodu. Postępuj zgodnie z instrukcją montażu danego zestawu. Sprawdź czy nie pominąłęś żadnego punktu. Jeżeli nie pisze inaczej, ustaw belki w odległości min. 700mm. Jest to szczególnie istotne przy przewożeniu długich przedmiotów. - Page 23 Fitting Kit K988W Regularnie naoliwiaj zamki i zawiasy. Zdemotuj bagażnik dachowy jeśli go nie używasz. Yakima Products, Inc. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 (0)30 600 1070 www.whispbar.eu www.whispbar.pl Yakima Products, Inc. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 (0)30 600 1070 www.whispbar.eu...
