Erone SETMC433-BD Quick Start Manual

Specifiche tecniche
Frequenza di trasmissione
Tolleranza sulla F. portante
Modulazione
Canali
Potenza d'uscita erp
Impedenza di uscita
Alimentazione
Consumo
Codifica
Ingressi
Contenitore
Dimensioni
Note
!) Per una trasmissione ottimale è consigliabile
collegare un'antenna accordata alla frequenza 433,92
Mhz con ingresso a 50 Ohm ( cavo RG58) come il
mod. SEA433.
2) l'apparecchiatura va in trasmissione per tutta la
durata dell'impulso dato agli ingressi.
Un timer interno limita però la trasmissione a 30
secondi al termine dei quali questa termina. Una
nuova trasmissione è possibile solo dopo aver aperto il
contatto di attivazione.
3) Il trasmettitore è perfettamente equivalente ad un TX
Erone a 4 canali attraverso la seguente equivalenza:
PR1=A, PR2=B, PR3=C, PR4=D
Il fabbricante, CDVI Wireless Spa, dichiara che
l'apparecchiatura radio
alla direttiva 2014/53/UE. Il testo completo della
dichiarazione di conformità UE è disponibile al
seguente indirizzo internet: www.erone.com.
T H E S M A R T L I V I N G
TRASMETTITORE ERONE 4 CANALI
PER BARRA DIN - mod. SETMC433-BD
433,92 Mhz
±100 KHz
AM / ASK
4
1,5 mW
50 Ohm
12 Vdc/dc
4,5 mA a riposo
45 mA con 1ch attivato
75 mA con 2ch attivati
Keeloq® Hopping code
4 + comune
DIN - 2 moduli
60 x 90 x 30 mm
SETMC433-BD è conforme
Tel. +39-0438-450860 - Fax . +39-0438-455628
Web : www.erone.com - email: info@erone.com
Introduzione

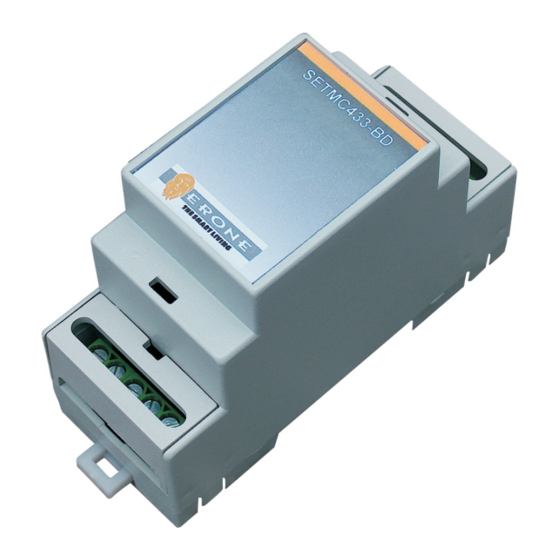

Il trasmettitore ERONE mod. SETMC433-BD è un
trasmettitore radio a 4 canali codificato, operante alla
frequenza di 433,92 Mhz in AM/ASK
Il codice di trasmissione lo rende compatibile con tutte le
apparecchiature Erone della serie «2641» a codice
Keeloq® hopping code.
Il trasmettitore viene posto in trasmissione attraverso 4
ingressi quando messi in contatto con il terminale comune.
0 V
12 Vac/dc
La garanzia è di 24 mesi dalla data di fabbricazione apposta all'interno.
Durante tale periodo, se l'apparecchiatura non funziona correttamente, a causa di
un componente difettoso, essa verrà riparata o sostituita a discrezione del
La garanzia non copre l'integrità del contenitore plastico.
La garanzia viene prestata presso la sede del fabbricante.
Manufactured by CDVI Wireless Spa
Via Piave, 23 - 31020
San Pietro di Feletto (TV) - Italy
F1002000014
1 2 4 5
SETCM433-BD
6 7 8 9 10
PR1
COM

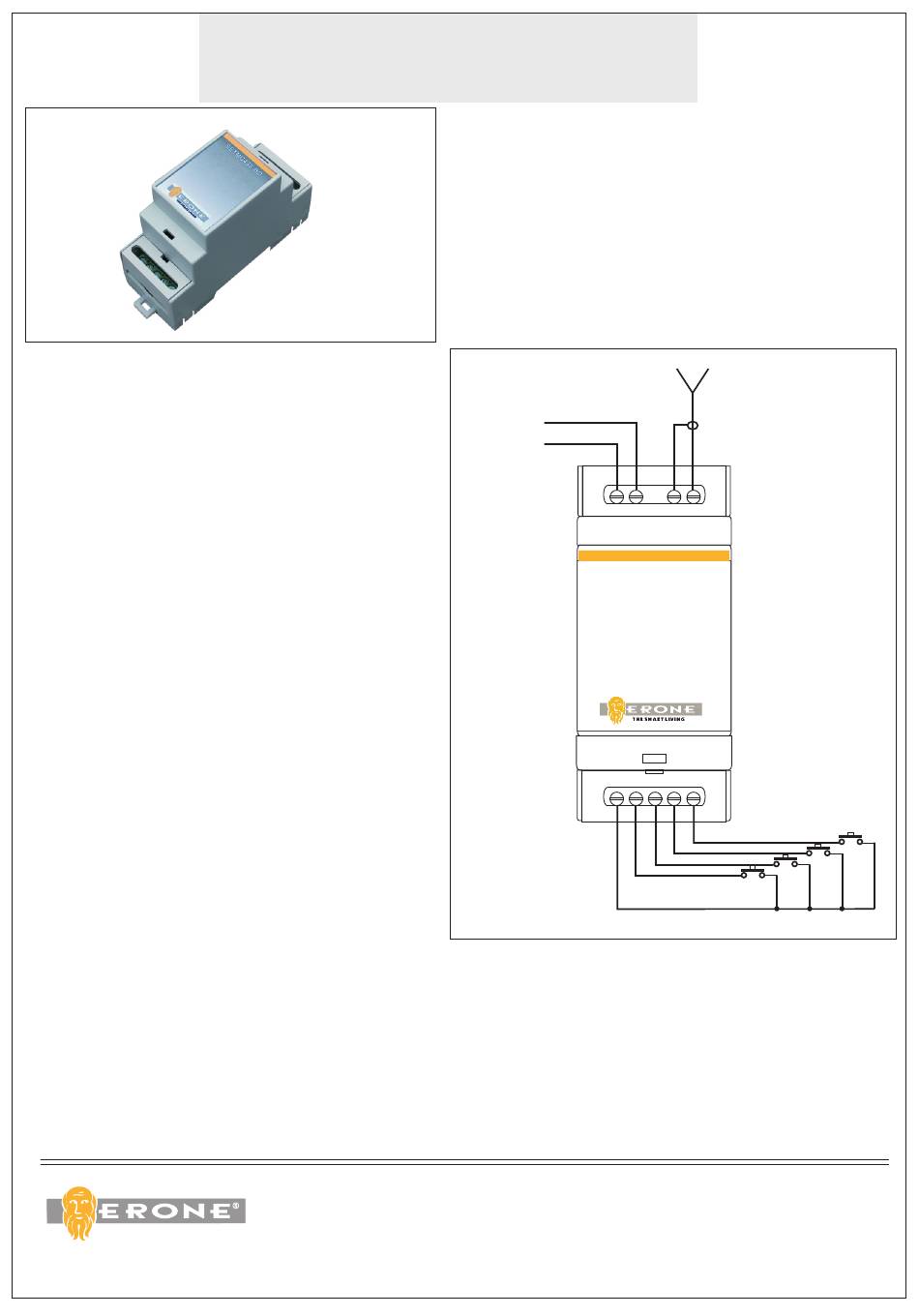

Schema connessioni
Garanzia
fabbricante.
PR4
PR3
PR2
