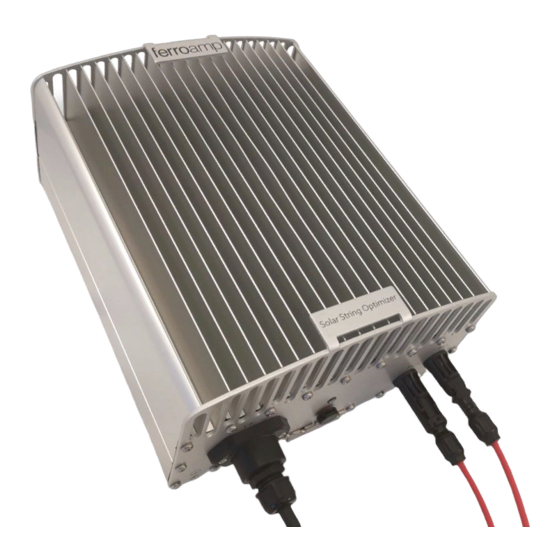

- Page 1 Installation manual Solar String Optimizer Single 8 kW Rev A02...
- Page 3 Troubleshooting ..........................................15 EnergyHub doesn’t have a connection with the SSO ......................15 No solar power production but EnergyHub has a connection with an SSO through display or portal ..... 15 Solar power production from an SSO is being restricted ....................15...
- Page 4 I detta häfte finner du anvisningar för installation av din Blixtsymbolen i en liksidig triangel varnar för solsträngsoptimerare (SSO). Se till att läsa instruktionen noggrant farlig spänning. för att undvika onödiga fel. Utropstecknet i en liksidig triangel är avsedd att varna användaren om att vårdslöshet av denna...
- Page 5 Anslutning likspänningsnät Extern jordpunkt (PE) LED-indikator Fuktventil Monteringsplåt Anslutning för solcellssträng, PV + (2.5 – 10 mm²) Anslutning för solcellssträng, PV – (2.5 – 10 mm²) Fjäderbelastad kontakt för L – (1.5 - 6mm²) Fjäderbelastad kontakt för (1.5 - 6mm²) Anslutningspunkt för (ringhylsa) Lossningsspärr för fjäderbelastade kontakter...
- Page 6 Feltillstånd, räkna antalet pulser i följd och se lista av … … nedan feltillstånd nedan SSO:n kommer att kontinuerligt sända felsignalen. Se till att börja räkna antalet ljuspulser efter det varit en märkbart längre paus i det pulserande mönstret. Illustration Beskrivning Feltillstånd 1 puls Fel polaritet från solceller, se kapitel 5...
- Page 7 Elinstallationen måste uppfylla nationella / lokala lagar och förordningar, lämpliga standarder och tillämpliga krav från erkända organisationer. Vid placering av flera SSO:er intill varandra kan följande mått användas, center to center (CC): • CC bredd 300 mm Den elektriska installationen skall utföras av •...
- Page 8 Avlägsna gummipluggarna från kontakterna och släng dem (brännbart). Koppla in båda kontakterna i SSO:n. Anslut INTE likspänningsnätet om likspänningsnätet är spänningssatt. Häng upp SSO:n på klykan i monteringsplåten för att sedan säkra med de två skruvarna i SSO:ns underkant. • Varje SSO måste avsäkras mot NOTERA! Var noga med att SSO:n hamnar rakt och mitt i likspänningsnätet med max 25A säkring med...
- Page 9 I detta fall måste solcellspanelerna täckas över alternativt vänta till skymning/solnedgång. Vid urkoppling av en SSO se till att följande steg efterföljs: Stäng av likspänningsnätet samt öppna brytaren i den DC-fördelningen som SSO:n är ansluten till. Vänta på att solelproduktionen upphör, lysdioden på...
- Page 10 EnergyHub automatisk alla anslutna SSO. Denna process kan ta flera SSO minskar när solinstrålningen ökar. upp till 10 minuter. De SSO som identifierats kan ses i en lista i displayen på EnergyHub, se manual för EnergyHub. Om en SSO •...
- Page 12 The exclamation mark in an equilateral triangle is intended to warn the user that negligence of this The following articles are included upon delivery of an SSO: information can be life threatening! Article...
- Page 13 DC nanogrid connection Protective earthing, external (PE) LED-indicator Ventilation valve Mounting bracket PV string connection, PV + (2.5 – 10 mm²) PV string connection, PV - (2.5 – 10 mm²) Spring-loaded plug-in connector for L – (1.5 - 6mm²) Spring-loaded plug-in connector for (1.5 - 6mm²) Connection point for via a ring terminal...
- Page 14 Error state, count the number of pulses in a row and see … … see section bellow the list of error states below The SSO will send the error signal continuously. Count the number of light pulses between each longer pause. Illustration Description Status 1 pulse Wrong polarity from the PV string, see section 5 …...
- Page 15 Protection from direct sunlight (direct sunlight increases temperature and can cause power limiting) • A space that is well ventilated (if the SSO is placed in a cabinet or similar sealed area then forced ventilation must be provided to ensure adequate heat dissipation) •...
- Page 16 Do NOT connect the DC nanogrid if the DC nanogrid is live. Hang the SSO on the mounting bracket by resting it on the top slots, secure the SSO by screwing in the two screws in the Each SSO must be fused of towards the DC •...
- Page 17 PV string NOTE! It takes roughly 20 seconds on startup for the LED-indicator to light up. It takes another 2-3 minutes before the SSO starts delivering power. NOTE! Ferroamp does not take responsibility for damages on the product caused by incorrect or careless installation.
- Page 18 Maintenance and servicing may only be carried out by Ferroamp trained service technicians. This error can be caused by some of the following reasons: Cleaning - The frontal part of the SSO must be kept clean to ensure adequate cooling performance. Clean the SSO with a damp •...
- Page 20 Electricity. Reinvented.
