QUICK GUIDE
P LSP 90 0 0 0
Nexello Sicherheitssystem, inkl. Akku und Z-Wave Modul
Nexello Securitysystem, with battery and Z-Wave RF-Module
Technische und farbliche Änderungen vorbehalten.
©
Für Irrtümer und Druckfehler keine Haft ung ASC2020
Subject to technical modifi cations and colour changes.
No liability is assumed for mistakes or printing errors.
Lieferumfang • Scope of delivery
1× 1× 1×
1× 4× 1×
Quick
Guide
1× 1× 2×
Benötigtes Zubehör •
Required accessories
ABUS Security Center
T10 – Torx
Linker Kreuthweg 5
Schraubendreher,
sowie Kreuz/Schlitz-
www.abus.com/
Schraubendreher
Germany, abus.com
product/PLSP90000
1×
1
2
3
4
5
6
7
8
9

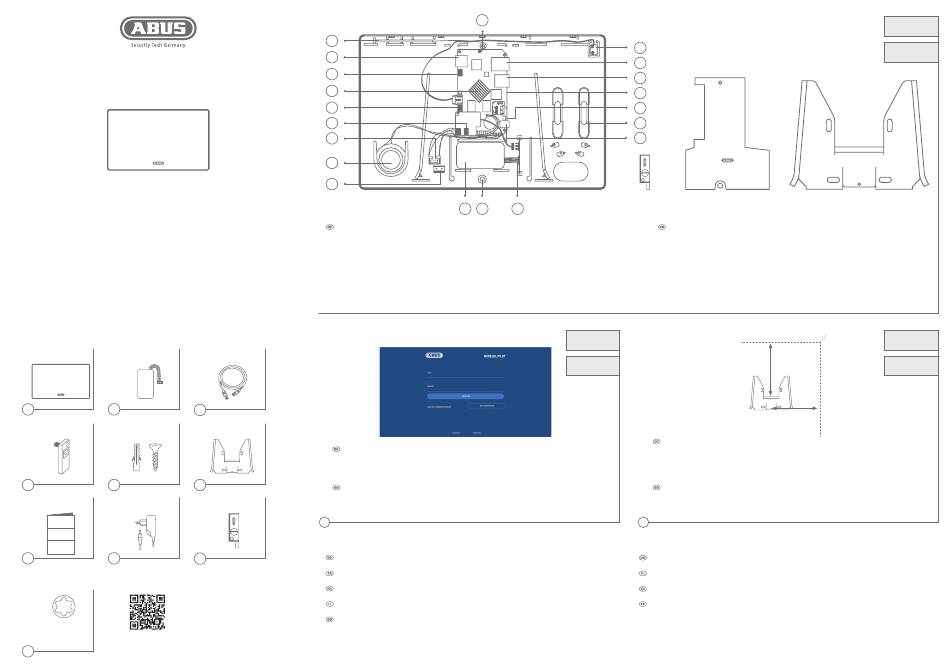

1. WLAN / Bluetooth Antenne
2. USB Steckplatz 1
3. Steckplatz für WLX Pro Modul
4. Hauptplatine
5. Steckplatz für Z-Wave Modul
6. Audiomodul
7. Sabotageschalter Deckel
8. Lautsprecher
9. Sabotageschalter Wand
10. Akku
© ASC2020
• Registrierung im Portal: https://Nexello-pilot.abus.com (Internetzugang erforderlich).
• Die Registrierung ist Grundvoraussetzung für die Installation & Konfiguration Ihrer Nexello.
Nach erfolgter Registrierung werden Ihre Daten von uns geprüft und freigegeben.
• Pls. register at https://nexello-pilot.abus.com (Internet connection required).
• Registration is mandatory for installation & configuration of your Nexello System.
Upon successful registration, your data will be checked and confirmed by ABUS.
1
Die ausführliche Bedienungsanleitung und technische Daten finden Sie auf unserer Webseite.
Vous trouverez le manuel d'utilisateur détaillé et les données techniques sur notre site Internet.
De gedetailleerde gebruikershandleiding en technische gegevens vindt u op onze website.
Istruzioni d'uso dettagliate e dati tecnici sono disponibili sul nostro sito web.
A full instruction manual and technical data can be found on our website.
GmbH & Co. KG
86444 Aff ing
20
Öff nungswerkzeug /
10 11 12
11. Schraubendurchführung zur Fixierung am Wandanker
12. Ladeelektronik für Notstromversorgung
13. LED für Statusanzeige
14. Netzwerkanschluss
15. USB Steckplatz 2 + 3
16. Micro SD Card Slot
17. Reset-Taster
18. Zugentlastungen
19. Stromversorgung DC Buchse
20. Schraubdome zur Fixierung der Abdeckung
Vorbereitung
Preparation
13
14
15
16
17
18
19
Innenabdeckung /
Opening Tool Inner cover
1. Wifi / Bluetooth Antenna 11. Screw channel for fi xing to wall mount
12. Power-board for secondary power supply
2. USB Port 1
3. Slot for WLX Pro Module 13. Status LED
4. Mainboard 14. RJ45 LAN Port
15. USB Port 2 + 3
5. Slot for Z-Wave Module
6. Sound Module 16. Micro SD Card Slot
17. Reset-Button
7. Tamperswitch front
18. Strain relief
8. Loudspeaker
9. Tamperswitch rear 19. 5V DC Port
20. Screw dome for fi xation of inner cover
10. Battery
180 mm frei
nach oben
155 mm zu
den Seiten
• Befestigen Sie die Halterung mit den beiliegenden Schrauben und Dübeln an der Wand.
• Planen Sie ausreichenden Abstand für die Montage ein. Sie benötigen ca. 180mm
(gemessen vom horizontalen Haltesteg) um die Zentrale in den Wandanker
zu schieben. Sowie 155mm (zu beiden Seiten).
• Fix the wall mount using the screws and dowels provided.
• Provide sufficient space for installation. approx. 180mm (measured from the horizontal
retaining bar) to push the Panel onto the wall mount, as well as 155 mm. (on both sides)
2
De detaljerede betjeningsvejledningen og tekniske data findes i på vores hjemmeside.
Szczegółowa instrukcja obsługi oraz dane techniczne znajdują na naszej stronie internetowej.
Las instrucciones de uso detalladas y los datos técnicos se encuentran en nuestra página web.
Den detaljerade bruksanvisningen och tekniska data finns i på vår hemsida.
Beschreibung
Overview
Wandhalterung /
Wall mount
Wandanker
montieren
Fix the wall
mount
