Questa istruzione è parte integrante del libretto dell'apparecchio sul quale viene installato l'accessorio. A tale libretto si rimanda
per le REGOLE FONDAMENTALI DI SICUREZZA.
L'adattatore per scarico fumi ø80 con flangia aria è un accessorio di caldaia che permette di prelevare l'aria comburente dall'ambiente
e di collegarsi a un condotto ø80 per lo scarico dei gas combusti. In aggiunta sono disponibili ulteriori accessori (curve, prolunghe,
terminali, ecc.) che rendono possibili innumerevoli configurazioni di scarico fumi.
CONTENUTO DELLA CONFEZIONE
Adattatore ø 80 con guarnizione
Fascetta per tubo Ø100
Fascetta per tubo Ø60
Confezione viti e guarnizioni
Istruzioni
ISTRUZIONI PER L'INSTALLAZIONE
Questo accessorio deve essere installato solo da personale
professionalmente qualificato.
Le caratteristiche della guarnizione prevista sull'accessorio con-
sentono l'impiego per lo scarico fumi e l'aspirazione dell'aria
comburente di caldaie a condensazione, SENZA IMPIEGO DEL-
LA FASCETTA PER TUBO Ø60
Gli ulteriori accessori in aggiunta (curve, prolunghe, terminali, ecc.)
devono invece essere conformi alle caratteristiche di caldaia su
cui viene installato il kit.
Assicurarsi che il locale di installazione abbia adeguate prese di
areazione.
Fare riferimento alle norme vigenti per lo scarico dei prodotti della
combustione ed alle disposizioni locali.
Prima di effettuare qualunque operazione togliere l'alimentazione
elettrica dell'apparecchio posizionando l'interruttore generale del-
l'impianto e quello principale dell'apparecchio su "spento".

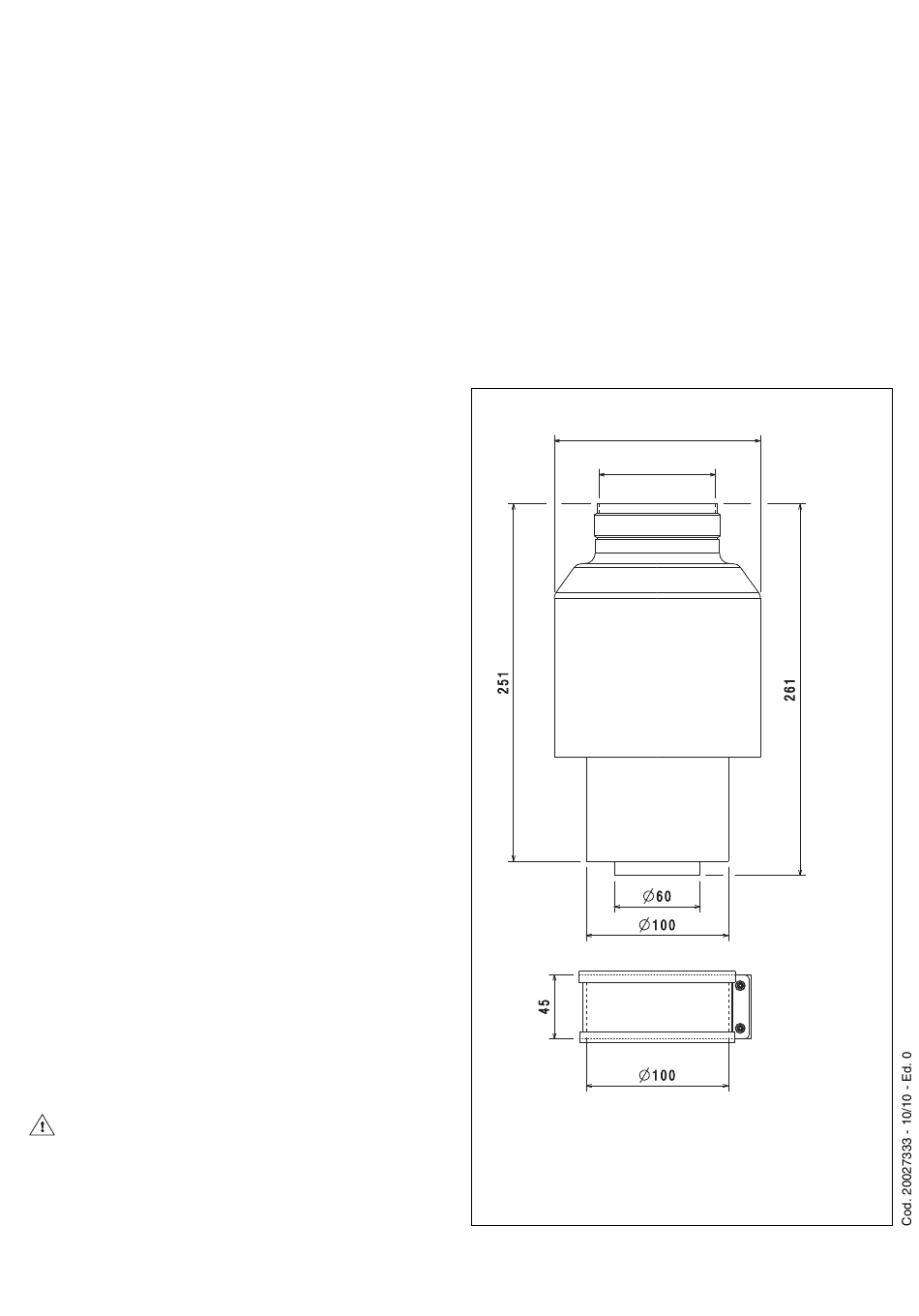

Innestare e collegare l'adattatore alla caldaia utilizzando la/e
fascetta/e in dotazione come illustrato in figura, facendo attenzio-
ne ad orientare la fascetta per tubo Ø100 in modo tale di non
interferire con eventuali componenti della mantellatura.
Per un buon funzionamento assicurarsi che i componenti del kit
siano posizionati in maniera stabile e verificare la buona tenuta
delle guarnizioni.
Le lunghezze massime consentite dei condotti di scarico e aspira-
zione sono riportate nel libretto di istruzioni dell'apparecchio di
riferimento al capitolo "Evacuazione dei prodotti della combustio-
ne ed aspirazione aria".
La non osservanza di quanto specificato peggiora i risultati della
combustione.
Ad operazioni terminate eseguire un controllo accurato di tutte le
tenute dei condotti per l'evacuazione dei prodotti della combustio-
ne, eseguendo eventualmente una analisi di combustione.
SOLO PER GAMMA IN PP
Il colore potrebbe decadere a causa dell'esposizione ai rag-
gi solari
KIT SCARICO FUMI B23
q.tà 1
" 1
" 1
" 1
" 1
Ø
145
Ø
80,5
