RIVIT RIV 505 Instruction Manual

Hydro-pneumatic tool for blind rivets

Hide thumbs

page of 44

/ 44
Bookmarks

Quick Links

Download this manual

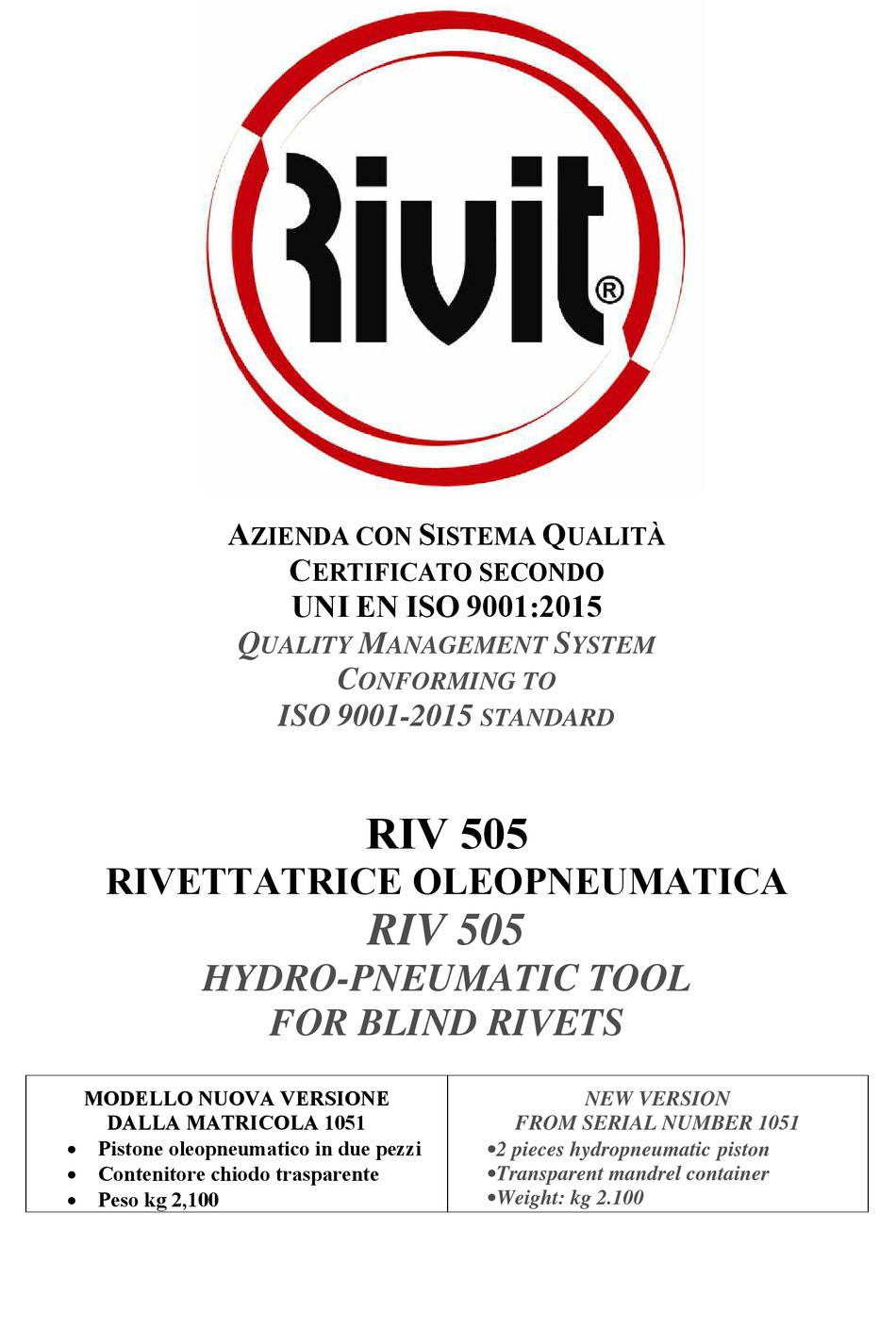

RIVETTATRICE OLEOPNEUMATICA

HYDRO-PNEUMATIC TOOL

MODELLO NUOVA VERSIONE

DALLA MATRICOLA 1051

 Pistone oleopneumatico in due pezzi

 Contenitore chiodo trasparente

 Peso kg 2,100

ZIENDA CON

ERTIFICATO SECONDO

UNI EN ISO 9001:2015

UALITY

ANAGEMENT

ONFORMING TO

ISO 9001-2015

RIV 505

FOR BLIND RIVETS

ISTEMA

UALITÀ

YSTEM

STANDARD

NEW VERSION

FROM SERIAL NUMBER 1051

• 2 pieces hydropneumatic piston

• Transparent mandrel container

• Weight: kg 2.100

Need help?

Do you have a question about the RIV 505 and is the answer not in the manual?

Questions and answers

Summary of Contents for RIVIT RIV 505

Page 1 UALITÀ ERTIFICATO SECONDO UNI EN ISO 9001:2015 UALITY ANAGEMENT YSTEM ONFORMING TO ISO 9001-2015 STANDARD RIV 505 RIVETTATRICE OLEOPNEUMATICA RIV 505 HYDRO-PNEUMATIC TOOL FOR BLIND RIVETS MODELLO NUOVA VERSIONE NEW VERSION DALLA MATRICOLA 1051 FROM SERIAL NUMBER 1051  Pistone oleopneumatico in due pezzi •...
Page 3 Manuale Istruzioni Rivettatrice oleopneumatico per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets MANUALE ISTRUZIONI INSTRUCTION MANUAL CODICE/CODE 3187100 TIMBRO DISTRIBUTORE AUTORIZZATO RIV 505 STAMP OF THE AUTHORISED DEALER RIVETTATRICE OLEOPNEUMATICA PER RIVETTI A STRAPPO...
Page 4 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets ATTENZIONE!!!!! LA RIV505 È FORNITA DI TUTTI GLI UGELLI PER TUTTE LE LEGHE FINO AL 4,8 E PER IL 6,0 SOLO PER ALLUMINIO.
Page 5 Manuale Istruzioni Rivettatrice oleopneumatico per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets È STATO APPLICATO UN RACCOGLITORE NUOVO TRASPARENTE E PIÙ PRATICO THE NEW TRANSPARENT MANDRELS CONTAINER RESULTS TO BE MUCH MORE PRACTICAL Rev.18 del 09/10/2019...
Page 6 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets www.rivit.it Rev.18 del 09/10/2019...
Page 7 Manuale Istruzioni Rivettatrice oleopneumatico per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets CONTENTS INDICE/ 3.4 O RDINAZIONE ICAMBI RDERING SPARE PARTS 1 - I NFORMAZIONI ENERALI 4 - S ICUREZZA ENERAL NFORMATION . 22 1.1 C...
Page 8 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 9.2 R ICHIESTA ASSISTENZA 11 - A EQUESTING ASSISTANCE LLEGATI . 36 NCLOSED DOCUMENTS 10 - D EMOLIZIONE 11.1 D ICHIARAZIONE . 36...
Page 9 La Rivit si assume la responsabilità solo se la Macchina è difettosa all'origine e decade se l'utilizzatore non si adegua alle istruzioni fornite.
Page 10 Users and Qualified Technicians must read the instructions given herein thoroughly before starting to use the tool. If you have any doubts on the meaning of the instructions given, please do not hesitate to contact Rivit S.r.l. for further explanations.
Page 11 Le soluzioni tecniche adottate riducono le dimensioni e il peso della Macchina rendendo la RIV 505 assolutamente maneggevole. The hydro-pneumatic RIV 505 tool is designed to place standard and structural blind rivets, all alloys included, up to ø 4,8, and standard aluminium blind rivets up to ø 6,0.
Page 12 Di seguito sono riportati i dati e le caratteristiche tecniche della Macchina a cui occorre fare riferimento per ogni eventuale contatto con l'Assistenza Tecnica della Rivit S.r.l.. The following table provides the technical data and features of the tool, to which you must refer when contacting the Technical Assistance Department of Rivit S.r.l..
Page 13 Manuale Istruzioni Rivettatrice oleopneumatico per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 2.5 - EQUIPAGGIAMENTO NOSE ASSEMBLIES Gli equipaggiamenti di seguito citati, sono riferiti a Macchine facenti parte della Produzione di serie. Eventuali forniture speciali, potrebbero, di conseguenza, richiedere particolari diversi da quelli elencati.
Page 14 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets Figura 2.5 – B/Figure 2.5 - B Ø 24 ABELLA 2.5 A ABLE ODICE TÀ ESCRIZIONE ESCRIPTION KIT505-T ESTATA STANDARD Fig. 2.5 - B...
Page 15 BOCCOLA D ASPIRAZIONE X RIVETTI DA Ø rivetti fino ø 4,0. When using the Riv 505, if the rivet mandrel is too thin, it may happen that it will not be intaken. In this case you have 4.00 to replace the NTAKE MANDREL FOR STRUCTURAL RIVETS Ø...
Page 16 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 2.5.1.1 - KIT 505/A: TESTATA SPECIALE RIDOTTA RICHIESTA COMPRESA NELL’EQUIPAGGIAMENTO RIVETTI STANDARD IN TUTTE LE LEGHE FINO AL Ø 4,0 E IN ALLUMINIO Ø...
Page 17 Manuale Istruzioni Rivettatrice oleopneumatico per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 2.5.1.2 - KIT 505/B: KIT TESTATA SPECIALE RIDOTTA 19x140 mm A RICHIESTA NON COMPRESA NELL’EQUIPAGGIAMENTO RIVETTI STANDARD IN TUTTE LE LEGHE FINO AL Ø 4,0 E IN ALLUMINIO Ø...
Page 18 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 2.5.1.3 - KIT 505/B1: KIT TESTATA SPECIALE SCALINATA RIDOTTA 18x75 19x65 = 140mm A RICHIESTA NON COMPRESA NELL’EQUIPAGGIAMENTO RIVETTI STANDARD IN TUTTE LE LEGHE FINO AL Ø...
Page 19 Manuale Istruzioni Rivettatrice oleopneumatico per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 2.5.2 - PROLUNGHE EXTENSIONS Figura 2.5 – G / Figure2.5 – G 42/5A 58/A Ø 24 Per ottenere una prolunga di 100 mm è sufficiente richiedere i particolari: 42/5A (Cod.
Page 20 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 3 - RICAMBI SPARE PARTS 3.1 - PARTI DI RICAMBIO MACCHINA COMPLETA SPARE PARTS FOR COMPLETE TOOL Figura 3.1 - A - Parti di ricambio Figure 3.1 - A –...
Page 21 Manuale Istruzioni Rivettatrice oleopneumatico per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets Vedere Figura 3.1 – A See Figure 3.1 - A 3.1 – A/ TABELLA 3.1 – A TABLE ODICE TÀ ESCRIZIONE ODICE TÀ...
Page 22 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 3.2 - ACCESSORI STANDARD STANDARD ACCESSORIES Figura 3.3 - A – Attacchi per bilanciatore – Bilanciatore Figure 3.3 - A – Hooks for balancer - Balancer...
Page 23 Remember that only local authorised dealers are allowed to repair the tool. Failing this, you are requested to contact the Technical Assistance Service of Rivit S.r.l., where qualified engineers avail of the correct tools and original spare parts to solve any problems.
Page 24  Non rimuovere o alterare le targhe apposte dalla Rivit S.r.l. sulla Macchina; The plates applied on the tool by Rivit S.r.l. shall not be removed or altered.  Non lasciare che persone estranee al lavoro tocchino gli utensili;...
Page 25 L'uso della Macchina è finalizzato esclusivamente all'utilizzo di rivetti a strappo standard in tutte le leghe fino al ø 4,8 e ø 6,0 solo in alluminio. The hydro-pneumatic RIV 505 tool is designed to place standard and structural blind rivets, all alloys included, up to ø 4,8, and standard aluminium blind rivets up to ø 6,0.
Page 26 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 5 - INSTALLAZIONE INSTALLATION 5.1 - TRASPORTO E MOVIMENTAZIONE TRANSPORT AND HANDLING L'utensile può essere trasportato a mano e, dopo l'uso, è consigliabile riporlo nel proprio imballo.
Page 27 Manuale Istruzioni Rivettatrice oleopneumatico per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets Prima della messa in funzione della Macchina, è necessario eseguire una serie di verifiche e controlli allo scopo di prevenire errori o incidenti durante la fase di Messa in funzione.
Page 28 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 7 - MANUTENZIONE SERVICING THE TOOL 7.1 - STATO DI MANUTENZIONE MAINTENANCE STATUS Le manutenzioni devono essere effettuate a Macchina ferma e a energia pneumatica scollegata.
Page 29 Manuale Istruzioni Rivettatrice oleopneumatico per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 7.3.1 - RIPRISTINO OLIO CIRCUITO OLEODINAMICO REFILLING THE HYDRAULIC CIRCUIT WITH OIL Figura 7.3 – A/Figure 7.3 - A Il ripristino dell'olio del circuito oleodinamico si rende necessario dopo un lungo periodo di lavoro, quando si avverte un calo di corsa dell'attrezzo.
Page 30 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 7.3.2 - MONTAGGIO E REGOLAZIONE APERTURA CONTENITORE CHIODI ASSEMBLY AND ADJUSTMENT OF THE MANDRELS CONTAINER OPENING Figura 7.3 – B/Figure 7.3 – B...
Page 31 Manuale Istruzioni Rivettatrice oleopneumatico per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 7.3.3 - KIT PER LA MANUTENZIONE A RICHIESTA MAINTENANCE KIT ON REQUEST 7.3 – A - Kit per la manutenzione a richiesta TABELLA 7.3 –...
Page 32 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 7.3.3.2 - CHIAVI VARIE COMMERCIALI PER MANUTENZIONE ORDINARIA E OLIO A RICHIESTA COMMERCIAL AND SPECIAL WRENCHES FOR ORDINARY SERVICE AND OIL ON REQUEST Figura 7.3 –...
Page 33 Manuale Istruzioni Rivettatrice oleopneumatico per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 7.3.4 - ASPIRAZIONE CHIODO MANDREL SUCTION Figura 7.3 – F/Figure 7.3 - F Il chiodo del rivetto viene aspirato alla fine di ogni ciclo di rivettatura nel contenitore chiodi 31.
Page 34 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets Figura 7.3 – G/Figure 7.3 - G 84/1 ACCESSORIO A RICHIESTA Nella RIV505, a richiesta, si possono applicare al posto del contenitore chiodi 31, il tubo per lo scarico continuo in un contenitore più...
Page 35 Rivit S.r.l. referring to table 3.1–A, item 2. On a periodic basis check the state of wear of nosepieces and jaws. Spare parts are to be ordered exclusively from Rivit S.r.l., specifying the Codes listed in sections 2.5.1 and 3.2.
Page 36 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets 8 - INDIVIDUAZIONE GUASTI FAULT DIAGNOSIS 8.1 - POSSIBILI PROBLEMI POSSIBLE FAULTS AUSA OLUZIONE AUSE EMEDY Non fa trazione. Manca olio [vedere par. 7.3.1].
Page 37 Manuale Istruzioni Rivettatrice oleopneumatico per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets AUSA OLUZIONE AUSE EMEDY A- Attrezzo fermo non fa trazione, perde dal silenziatore; B- Esce aria dal silenziatore al rilascio del pulsante;...
Page 38 Da parte di quest'ultimo è opportuno porre i quesiti in termini chiari, con riferimenti al presente Manuale ed alle istruzioni elencate al paragrafo 1.2. For any information concerning Use, Maintenance, Installation, Repair and so on, Rivit S.r.l. is at the Customer’s full disposal for all enquiries.
Page 39 Manuale Istruzioni Rivettatrice oleopneumatico per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets NOTE NOTES Rev.18 del 09/10/2019 www.rivit.it...
Page 40 Manuale Istruzioni Rivettatrice oleopneumatica per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets NOTE NOTES www.rivit.it Rev.18 del 09/10/2019...
Page 41 Manuale Istruzioni Rivettatrice oleopneumatico per rivetti a strappo RIV 505 Instruction Manual HydroPneumatic Riveting Tool for Blind Rivets DICHIARAZIONE DI CONFORMITA' DECLARATION OF CONFORMITY RIVIT S.r.l. Via Marconi, 20 - loc. Ponte Rizzoli - 40064 Ozzano Emilia (Bologna) - Italy...
