OPERATION, PERFORMANCE,
SPECIFICATIONS and PARTS MANUAL

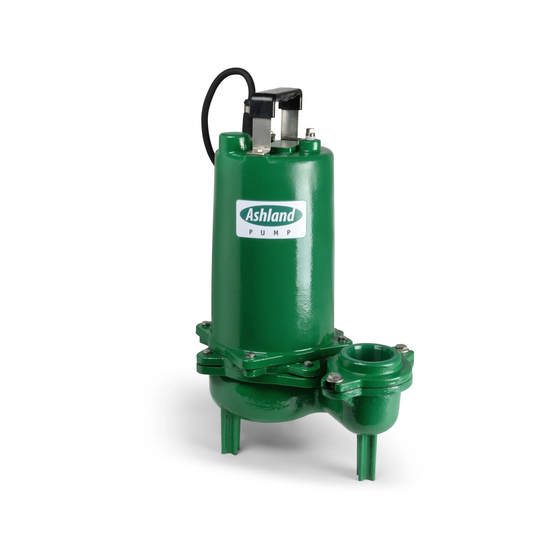

SW40, SW50 & SW75
4/10, 1/2 & 3/4 HP
Heavy Duty
Sewage Pumps
• Thank you for purchasing this pump. Take the time to
read the instructions carefully before using this
product. We strongly recommend that you keep this
instruction manual in a safe place for future reference.
• Please refer to our website and the Products Center for
additional installation and operation instructions and
replacement parts information.
MARKS AND MEANING:
"Danger" indicates an
DANGER
imminent hazardous situation
which, if not avoided, WILL result in death or
serious injury.
"Warning" indicates an
WARNING
imminent hazardous situation
which, if not avoided, MAY result in death or
serious injury.
"Caution" indicates a
CAUTION
potentially hazardous situation
which, if not avoided, MAY result in minor or
moderate injury.
Sewage
Pump
Models
SW40, SW50
& SW75
