Instructions d'installation/ Installation instructions : F6413T938
Ensemble Adaptateur F61 / Adapter Kit F61 : DION

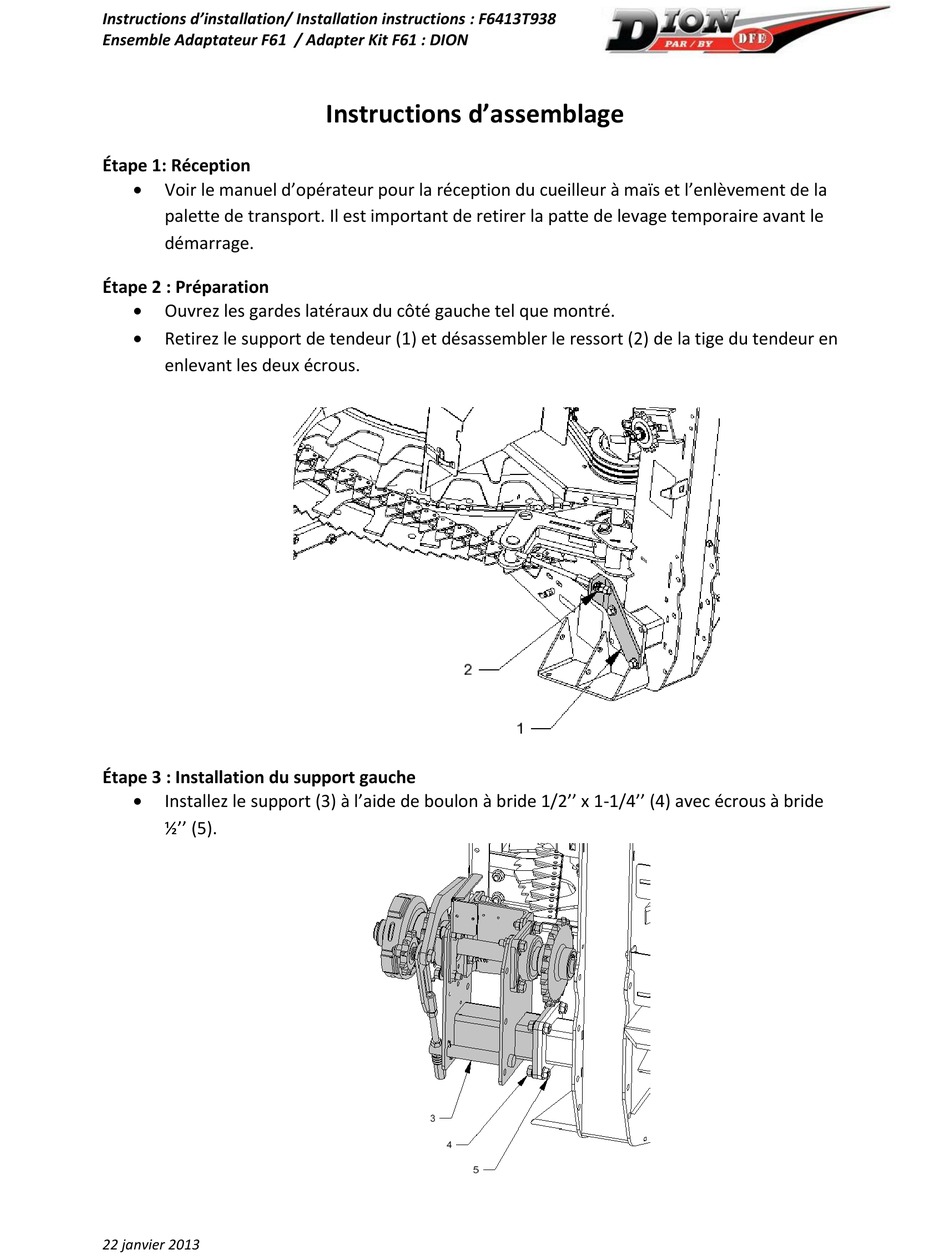

Étape 1: Réception
Voir le manuel d'opérateur pour la réception du cueilleur à maïs et l'enlèvement de la
palette de transport. Il est important de retirer la patte de levage temporaire avant le
démarrage.
Étape 2 : Préparation
Ouvrez les gardes latéraux du côté gauche tel que montré.
Retirez le support de tendeur (1) et désassembler le ressort (2) de la tige du tendeur en
enlevant les deux écrous.
Étape 3 : Installation du support gauche
Installez le support (3) à l'aide de boulon à bride 1/2'' x 1-1/4'' (4) avec écrous à bride
½'' (5).
22 janvier 2013
Instructions d'assemblage
Advertisement
Related Manuals for Dion F61
Summary of Contents for Dion F61
- Page 1 Instructions d’installation/ Installation instructions : F6413T938 Ensemble Adaptateur F61 / Adapter Kit F61 : DION Instructions d’assemblage Étape 1: Réception Voir le manuel d’opérateur pour la réception du cueilleur à maïs et l’enlèvement de la palette de transport. Il est important de retirer la patte de levage temporaire avant le démarrage.
- Page 2 Instructions d’installation/ Installation instructions : F6413T938 Ensemble Adaptateur F61 / Adapter Kit F61 : DION Desserrez le boulon de blocage de la tige du tendeur (7) pour fermer complètement l’espace entre la tige et le support (6). Insérez le ressort (8) et serrez-le en place pour qu’il ait une longueur compressée de 19 à...
- Page 3 Instructions d’installation/ Installation instructions : F6413T938 Ensemble Adaptateur F61 / Adapter Kit F61 : DION Étape 5 : Installation du caoutchouc de protection Installer le caoutchouc de protection (16) et son support avec 5 boulons 5/16’’ x ¾’’ à bride, 5 écrous à bride 5/16’’ et deux rondelles plates à grand diamètre (17) sur la face du caoutchouc.
- Page 4 Étape 8 : Installation de la chaîne Installez la roue a chaîne sur le boîtier de transmission (23). Commandez et installez la roue à chaîne à 19 dents #F61-25455P pour les modèles de fourragère F41-800. Alignez avec la roue d’entraînement. ...
- Page 5 Instructions d’installation/ Installation instructions : F6413T938 Ensemble Adaptateur F61 / Adapter Kit F61 : DION Étape 9 : Installation des gardes d’entrée Placez les gardes de rouleau tel qu’indiqué avec des boulons à voiture 5/16’’. Ajustez les gardes pour qu’ils s’insèrent entre le rouleau d’alimentation et les côtés de la fourragère.
- Page 6 Instructions d’installation/ Installation instructions : F6413T938 Ensemble Adaptateur F61 / Adapter Kit F61 : DION Étape 11 : Installation sur la fourragère Soulevez le nez à maïs par le crochet spécifié et avancez vers la fourragère. Positionnez le nez sur les points d’attache et placez les goupilles.
-
Page 7: Installation Instructions
Instructions d’installation/ Installation instructions : F6413T938 Ensemble Adaptateur F61 / Adapter Kit F61 : DION Installation instructions Step 1: Reception See operator’s manual for the reception and removal of transport skid. Important: Remove the temporary lifting arm before operating the header. - Page 8 Instructions d’installation/ Installation instructions : F6413T938 Ensemble Adaptateur F61 / Adapter Kit F61 : DION Loosen the tightener rod (7) to close the space between the rod and the support (6). Insert the spring (8) and compress it to a length of 19 to 22mm (3/4 à 7/8’’). Tighten well the nuts against each other (9).
- Page 9 Instructions d’installation/ Installation instructions : F6413T938 Ensemble Adaptateur F61 / Adapter Kit F61 : DION Step 5: Installation of rubber guard Install the rubber flap (16) and its support with four flange bolts 5/16” x ¾” with provided large flat washers (17) and nuts.
- Page 10 Tighten all the guard support bolts. Step 8: Installation of the driving chain Install the sprocket F61-24316 (21 Teeth) on the top gearbox. Order and install 19 teeth sprocket #F61-25455P instead for harvester F41-800. Align with the drive sprocket. ...
- Page 11 Instructions d’installation/ Installation instructions : F6413T938 Ensemble Adaptateur F61 / Adapter Kit F61 : DION Step 9: Installation of the feedroll guards Position the guards as shown and bolt them with carriage bolts 5/16’’. Adjust their position to fit between the feedroll and the side guards of the harvester.
- Page 12 Instructions d’installation/ Installation instructions : F6413T938 Ensemble Adaptateur F61 / Adapter Kit F61 : DION Step 11: Installation on the harvester Lift the rotary corn head as shown in the operator’s manual. Position the head on the harvester and install the lock pins.
