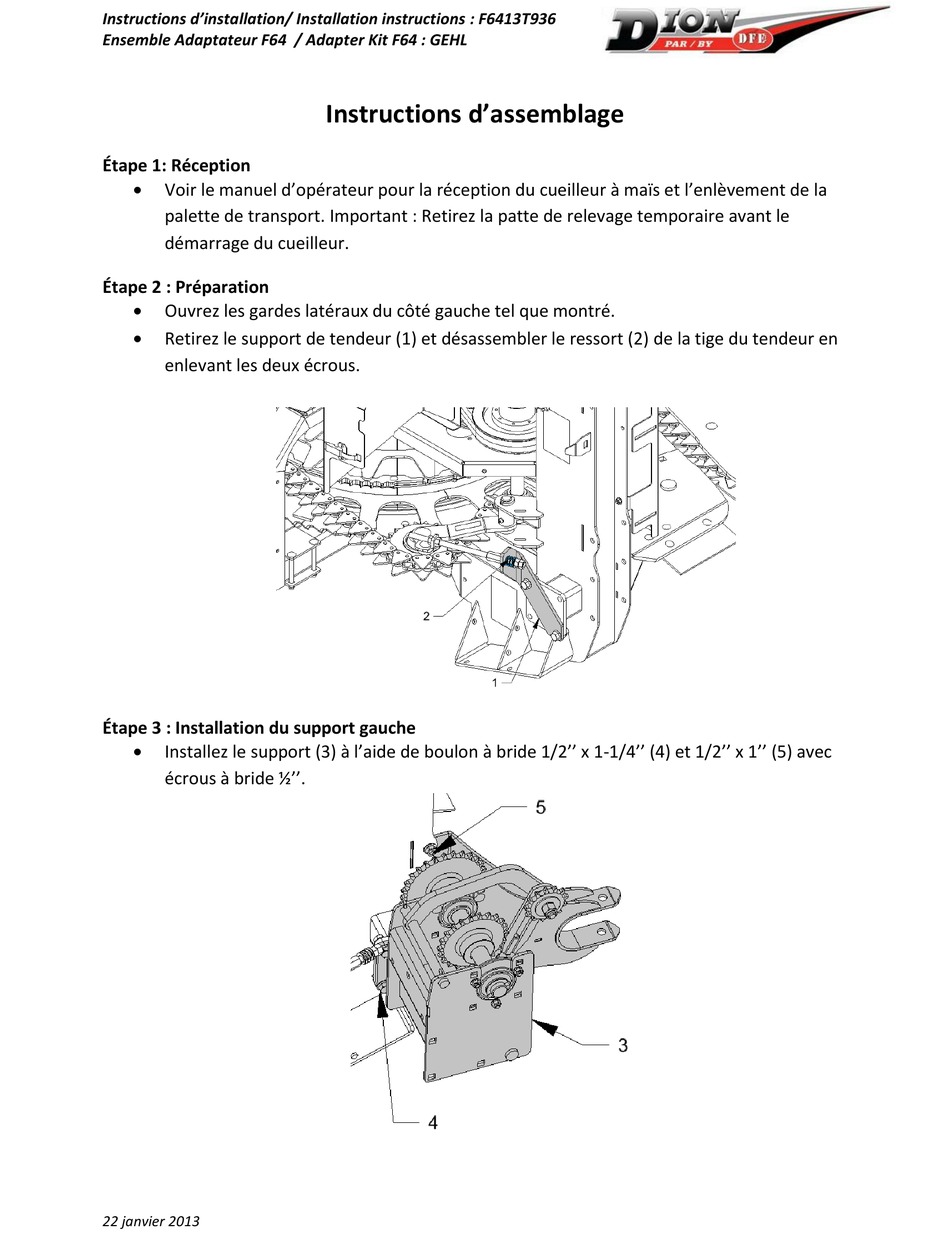

Instructions d'installation/ Installation instructions : F6413T936
Ensemble Adaptateur F64 / Adapter Kit F64 : GEHL
Étape 1: Réception
Voir le manuel d'opérateur pour la réception du cueilleur à maïs et l'enlèvement de la
palette de transport. Important : Retirez la patte de relevage temporaire avant le
démarrage du cueilleur.
Étape 2 : Préparation
Ouvrez les gardes latéraux du côté gauche tel que montré.
Retirez le support de tendeur (1) et désassembler le ressort (2) de la tige du tendeur en
enlevant les deux écrous.
Étape 3 : Installation du support gauche
Installez le support (3) à l'aide de boulon à bride 1/2'' x 1-1/4'' (4) et 1/2'' x 1'' (5) avec
écrous à bride ½''.
22 janvier 2013
Instructions d'assemblage
Advertisement
Related Manuals for Dion F64
Summary of Contents for Dion F64
- Page 1 Instructions d’installation/ Installation instructions : F6413T936 Ensemble Adaptateur F64 / Adapter Kit F64 : GEHL Instructions d’assemblage Étape 1: Réception Voir le manuel d’opérateur pour la réception du cueilleur à maïs et l’enlèvement de la palette de transport. Important : Retirez la patte de relevage temporaire avant le démarrage du cueilleur.
- Page 2 Instructions d’installation/ Installation instructions : F6413T936 Ensemble Adaptateur F64 / Adapter Kit F64 : GEHL Desserrez le boulon de blocage de la tige du tendeur (7) pour fermer complètement l’espace entre la tige et le support (6). Insérez le ressort (8) et serrez-le en place pour qu’il ait une longueur compressée de 19 à...
- Page 3 Instructions d’installation/ Installation instructions : F6413T936 Ensemble Adaptateur F64 / Adapter Kit F64 : GEHL Étape 5 : Installation du caoutchouc de protection Installer le caoutchouc de protection (16) avec des boulons à voiture 5/16’’ x ¾’’ des rondelles plates à grand diamètre (17) et des écrous hexagonaux.
- Page 4 Instructions d’installation/ Installation instructions : F6413T936 Ensemble Adaptateur F64 / Adapter Kit F64 : GEHL Installez la barrure avec les vis #10 fournies en s’assurant que le garde reste bien en place lorsque la barrure est actionnée. Serrez les boulons du support du garde.
- Page 5 Instructions d’installation/ Installation instructions : F6413T936 Ensemble Adaptateur F64 / Adapter Kit F64 : GEHL Étape 9 : Installation des gardes d’entrée Placez les gardes de rouleau tel qu’indiqué. Ajustez les gardes pour qu’ils s’insèrent entre le rouleau d’alimentation et les côtés de la fourragère.
- Page 6 Instructions d’installation/ Installation instructions : F6413T936 Ensemble Adaptateur F64 / Adapter Kit F64 : GEHL Étape 11 : Installation sur la fourragère Soulevez le nez à maïs par le crochet spécifié et avancez vers la fourragère. Positionnez le nez sur les points d’attache et placez les goupilles.
- Page 7 Instructions d’installation/ Installation instructions : F6413T936 Ensemble Adaptateur F64 / Adapter Kit F64 : GEHL Installation instructions Step 1: Reception See operator’s manual for the reception and removal of transport skid. Important : Remove the temporary lifting arm before operating the header.
- Page 8 Instructions d’installation/ Installation instructions : F6413T936 Ensemble Adaptateur F64 / Adapter Kit F64 : GEHL Loosen the tightener rod (7) to close the space between the rod and the support (6). Insert the spring (8) and compress it to a length of 19 to 22mm (3/4 à 7/8’’). Tighten well the nuts against each other (9).
- Page 9 Instructions d’installation/ Installation instructions : F6413T936 Ensemble Adaptateur F64 / Adapter Kit F64 : GEHL Step 5: Installation of rubber guard Install the rubber flap (16) with carriage bolts 5/16” x ¾” with large flat washer (17) with regular hexagonal nuts.
- Page 10 Instructions d’installation/ Installation instructions : F6413T936 Ensemble Adaptateur F64 / Adapter Kit F64 : GEHL Install the lock with #10 screws and nuts provided. Ensure the guard is well in place when the lock is clamped. Tighten all the guard support bolts.
- Page 11 Instructions d’installation/ Installation instructions : F6413T936 Ensemble Adaptateur F64 / Adapter Kit F64 : GEHL Step 9: Installation of the feedroll guards Position the guards as shown. Adjust their position to fit between the feedroll and the side guards of the harvester.
- Page 12 Instructions d’installation/ Installation instructions : F6413T936 Ensemble Adaptateur F64 / Adapter Kit F64 : GEHL Step 11: Installation on the harvester Lift the rotary corn head as shown in the operator’s manual. Position the head on the harvester and install the lock pins.
