1. DESCRIZIONE DEI COMPONENTI 8. LOGICHE DI FUNZIONAMENTO

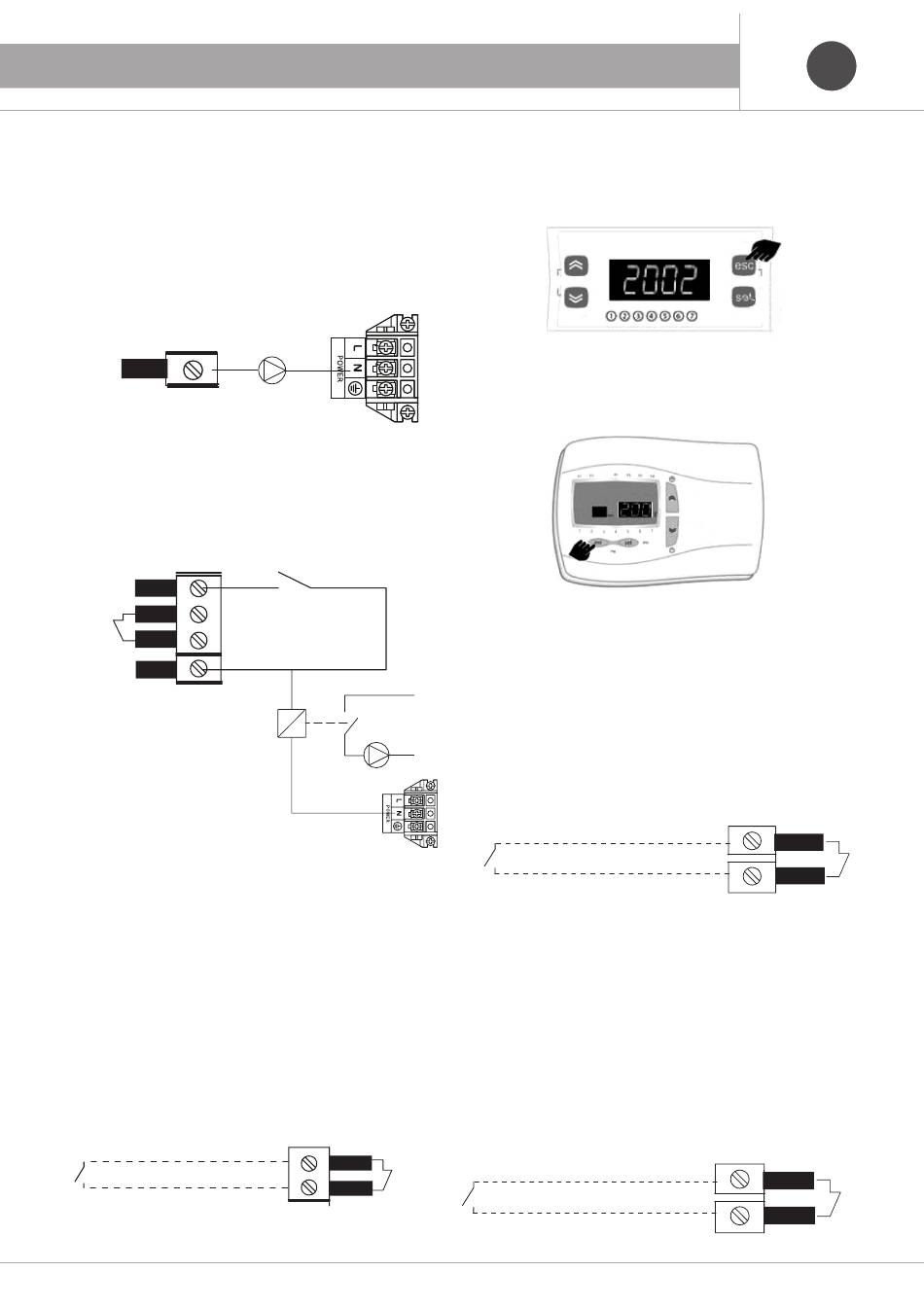

Pompa di rilancio
Per gli impianti dotati di "collettore aperto" se Pump1 viene attivata auto-
maticamente dallo Smart-MT è possibile collegare una pompa di rilancio:
fase "L" al morsetto K della PCB Terminal Block e neutro "N" alla
morsettiera della PdC.
In questo modo la pompa di rilancio funzionerà in parallelo alla Pump 1.
K
Pum p 1
NOTA
Se Pump1 viene attivata tramite la chiusura dei morsetti E e J, il morset-
to K non è utilizzabile.
In tal caso si può installare un relè di appoggio per attivare una pompa
di rilancio come ripotato di seguito:
E
L
Pump 1
K
Input
J
Pump1-2
8.3 Modalita' di funzionamento
(Riscaldamento/Raffrescamento)
Sono disponibili tre modi per effettuare il cambio della modalita' di fun-
zionamento della PDC. In funzione dell'impostazione del parametro 101,
all'interno del menù label HP, si ha:
- 101=0: Cambio tramite SMART-MT (e CRONO-TH se installato)
- 101=1: Cambio tramite contatto esterno "Remote Cool/Heat"
(morsetti 11-12 della PCB-TERMINAL BLOCK), modalità riscaldamento
= contatto aperto
101=2: Cambio tramite contatto esterno "Remote Cool/Heat", modalità
riscaldamento = contatto chiuso (valore di default)
Cambio modalita' tramite contatto esterno
Impostazione di fabbrica : Par 101=2
Estate inverno
36
Cambio modalita' tramite SMART-MT. Mediante la pressione prolungata
del tasto Esc viene invertito il modo di funzionamento.
Cambio modalita' tramite CRONO-TH Mediante la pressione prolungata
del tasto Esc viene invertito il modo di funzionamento
8.4 Limitazione della frequenza "NIGHT MODE"
Normalmente il sistema di controllo della pompa di calore DC-INVERTER
modula la capacità del compressore in base alla richiesta della potenzia-
L
lità termica. Se esistono delle esigenze nel dover ridurre il valore massi-
mo di: capacità, assorbimento elettrico e/o rumorosità del compressore,
ad esempio nel funzionamento notturno, è possibile attivare la funzione
N
"Night Mode" tramite l'apposito contatto esterno (morsetti 9-10 della PCB
TERMINAL BLOCK). Con CIRCUITO CHIUSO la frequenza massima sarà ab-
bassata al valore del Parametro 102.
Attenuazione notturn a
8.5 Attivazione SET POINT 2
Normalmente la pompa di calore regola la temperatura di uscita dell'ac-
qua in base alla modalità di funzionamento ed alla relativa curva climati-
ca per terminali radianti (Set point 1- Bassa temperatura).
In tal modo si ottiene il comfort ambientale ottimizzando l'efficienza della
PDC e i relativi consumi di energia elettrica.
Quando si devono alimentare unità terminali ad aria si dovrà attivare un
secondo livello (SET POINT-2 ) della temperatura di mandata dell'acqua.
Tale attivazione avviene tramite la chiusura del contatto "Set Point 2"
(morsetti 13-14 PCB TERMINAL BLOCK). A contatto chiuso l'unità opererà
secondo le "curve climatiche Set Point 2"
11
Remote
Cool/Heat
12
Set Point 2
IT IT
9
Night
Mode
10
13
Set Point 2
14
