ICE HELIX Guide d'Installation
REMARQUE : Si vous avez un kit de conversion, sélectionnez le bouton de cardan correspondant
à votre tête de commande.
REMARQUE : Votre sac de quincaillerie peut inclure des rondelles en caoutchouc; cependant,
elles ne sont pas requise
4. Répétez l'étape 3 pour l'autre côté.
5. Réglez l'angle de la tête de commande et serrez les molettes du cardan jusqu'à ce que la tête
de commande soit solidement maintenue sur le support du cardan. Serrez la vis à la main
seulement!
4
| Connexion du câble d'alimentation et installation de la batterie
Suivez cette procédure pour connecter le cordon d'alimentation à la tête de commande et installez
la batterie dans la base.
1. Insérez les fiches du câble d'alimentation dans le port correspondante sur la tête de commande.
Reportez-vous à l'illustration correspondant au nombre de ports sur votre tête de commande.
REMARQUE : Les connecteurs de tête de commande sont clavetés afin de prévenir leur
inversion, alors assurez-vous de ne pas forcer les connecteurs dans les mauvaises fentes.
2. Dégagez les sangles de fixation du logement de la batterie pour que celle-ci soit facile d'accès.
REMARQUE : Pour faciliter l'accès à le logement de la batterie, déplacer les sangles
d'arrimage sur le côté et les fixer autour de la poignée.
3. Placez la batterie sur le coussin d'étanchéité et poussez la batterie dans le logement de la
batterie. Vérifiez le bon ajustement de la borne à fourche à gauche du logement de la batterie, et
du coussin d'étanchéité autour des bords du logement. Voir l'illustration Installation de la batterie.
REMARQUE : Avant de procéder à cette procédure, vérifiez que la batterie est chargée (voir
Charger la batterie).
4. Tirez les deux sangles de batterie par-dessus la batterie, et reliez les deux extrémités de
chaque sangle au sommet. Veillez à bien tirer les sangles autour de la batterie; la batterie doit
être bien stable dans son logement.
5. Faites glisser l'adaptateur de borne de batterie sur chaque borne à fourche.
REMARQUE : L'adaptateur de borne de batterie permet d'alimenter la tête de commande et de
la charger en même temps.
REMARQUE : Ne branchez PAS le câble d'alimentation à la batterie à ce stade. Vous devriez
attendre jusqu'au moment de la pêche pour brancher le câble d'alimentation à la batterie.
5
| Installation de la transducteur
Suivez les instructions de cette section pour installer le transducteur.
AVERTISSEMENT ! Assurez-vous toujours des conditions de sécurité avant de marcher sur la glace.
1. Fixez le transducteur flotteur pour le câble du transducteur en faisant glisser le câble à travers
la fente dans le flotteur. Voir l'illustration Fixation du flotteur au câble.
2. Positionnez le flotteur de façon à submerger le transducteur dans l'eau immédiatement sous
la glace.
REMARQUE : Le transducteur doit être submergé dans l'eau pour la fiabilité de la détection. La
partie inférieure du transducteur doit être à niveau avec le dessous de la couche de glace ou
pendre légèrement en dessous du fond de la couche de glace.
s pour cette installation.
532363-3_A

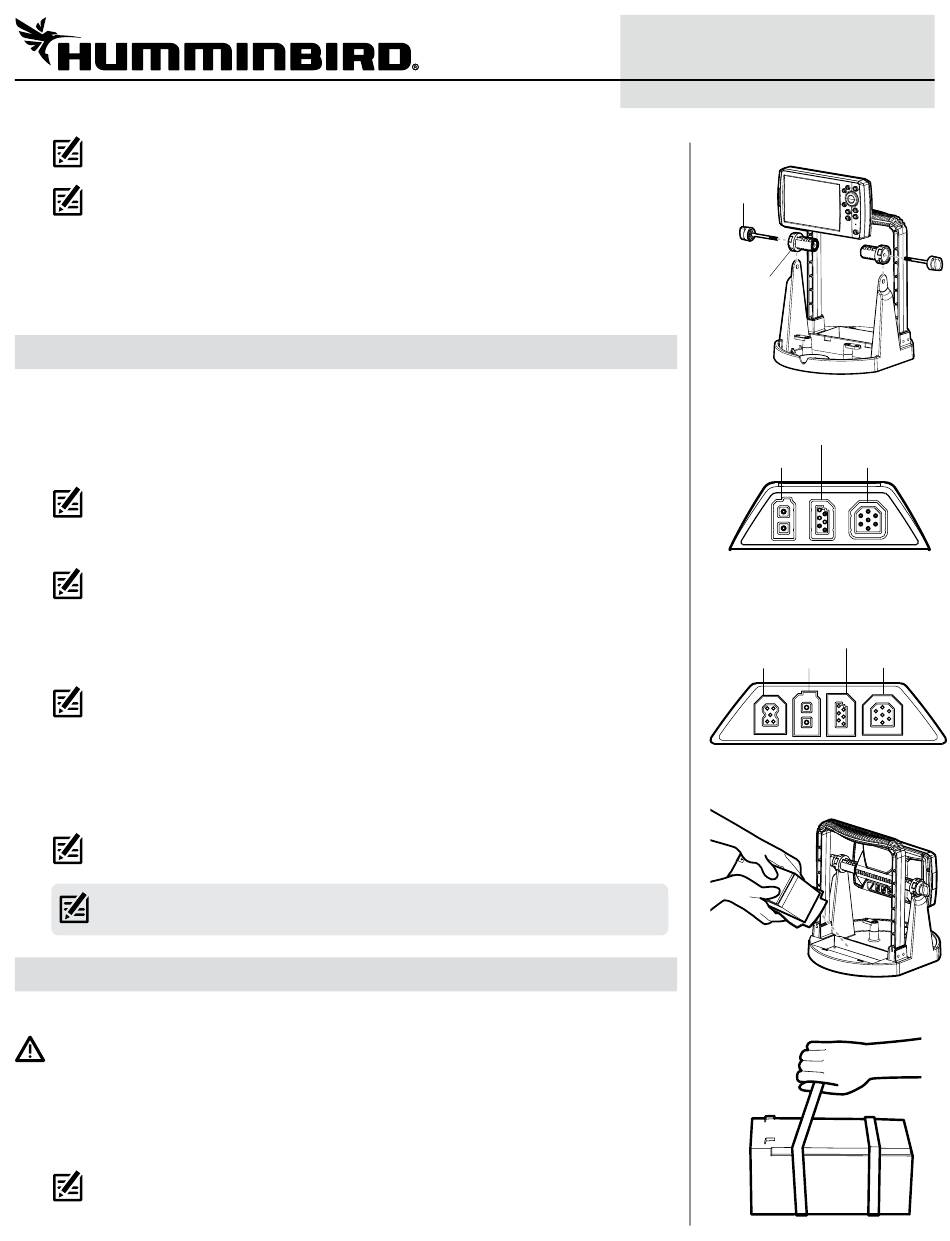

Assemblage de la tête de commande
molette
du cardan
adaptateur
de montage
á la cardan
Tête de commande à 3 ports
COM (communications)
alimentation transducteur
Tête de commande à 4
ports (avec Ethernet)
COM (communications)
Ethernet alimentation transducteur
Installation de la batterie
Fixation de la batterie
