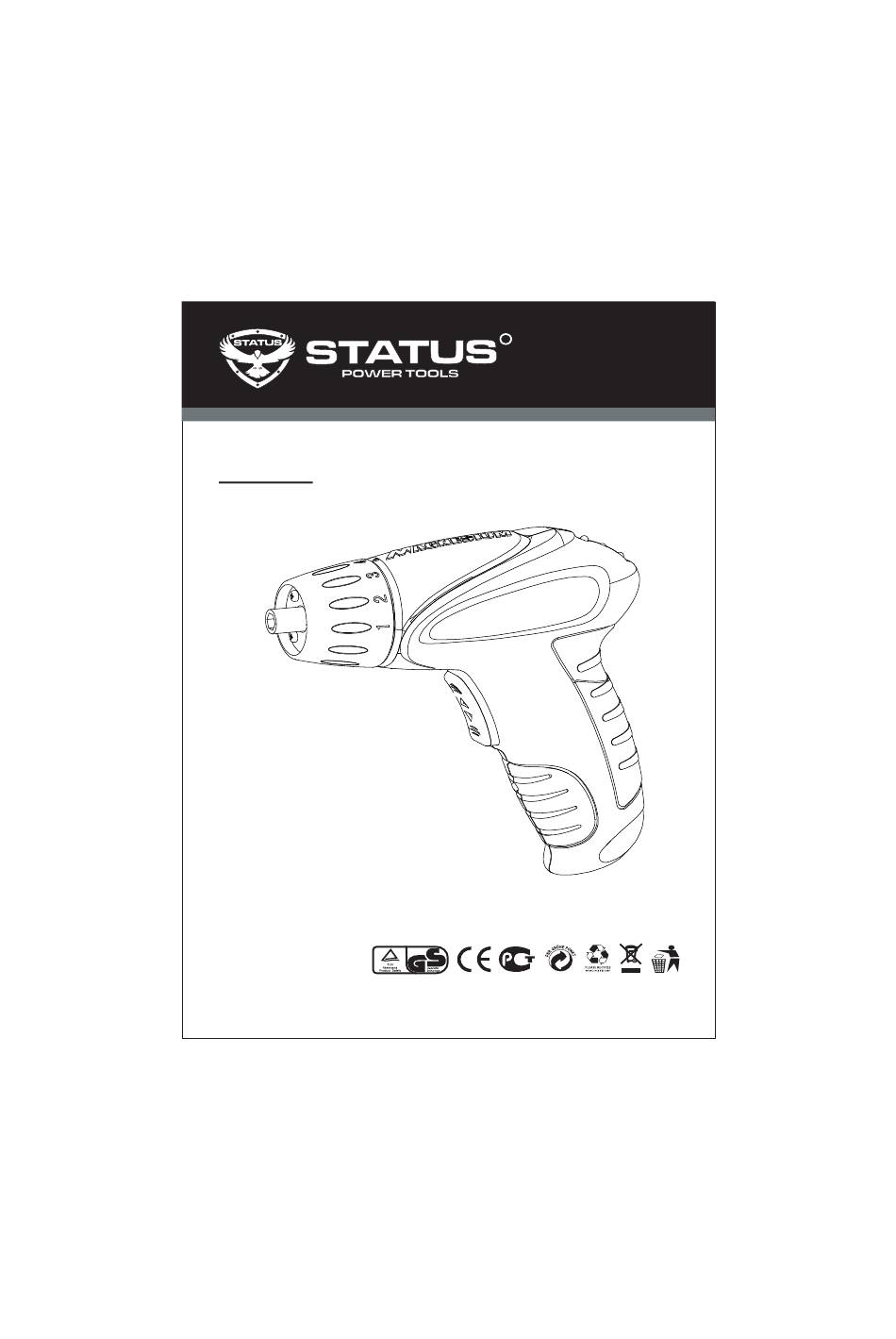

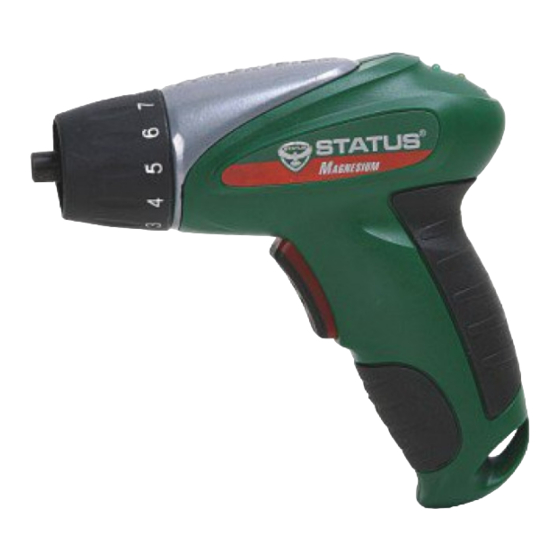

  • Page 1 SCREW DRIVER Read user’s manual carefully before operating! CT4.8M...
  • Page 2 CT4.8M...

  • Page 3: General Safety Rules

    1. GENERAL SAFETY RULES GENERAL SAFETY RULES WARNING! Read and understand all instructions. Failure to follow all instructions listed below may result in electric shock, fire and/or serious personal injury. SAVE THESE INSTRUCTIONS Work Area • Keep your work area clean and well lit. Cluttered benches and dark areas invite accidents.
  • Page 4 1. GENERAL SAFETY RULES 3) Personal Safety • Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use the tool while tired or under the influence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.
  • Page 5 1. GENERAL SAFETY RULES 4) Tool Use and Care • Use clamps or other practical ways to secure and support the workpiece to a stable platform. Holding the workpiece by hand or against your body is unstable and may lead to loss of control. •...
  • Page 6 1. GENERAL SAFETY RULES 5) Service • Tool service must be performed only by qualified repair personnel. Service or maintenance performed by unqualified personnel could result in a risk of injury. • When servicing a tool, use only identical replacement parts. Follow the instructions in the maintenance section of this manual.

  • Page 7: Specific Safety Rules

    2. SPECIFIC SAFETY RULES SPECIFIC SAFETY RULES • Hold tool by insulated grip surface when performing an operation where the cutting tool may contact the hidden wiring or its own cord. Contact with a “live” wire will make exposed metal parts of the tool “live”...

  • Page 8: Safety Rules For Charger

    3 SAFETY RULES FOR CHARGER SAFETY RULES FOR CHARGER • To reduce the risk of electric shock or damage to the charger and battery, charge only nickel-cadmium type rechargeable batteries. As specifically designated on your charger. Other types of batteries may burst, causing personal injury and damage.
  • Page 9 4. FEATURE FEATURE 1. Torque adjustment ring 2. Forward/Reverse switch 3. Power Indication Button 4. LEDs 5. Green LED 6. Yellow LED 7. Red LED...
  • Page 10 5. FUNCTION FUNCTION Forward/Reverse Switch Your screwdriver has a conveniently located switch that allows you to easily change the rotation direction of the bit . (Fig. A) Power indication The Red, Yellow and Green color LED indicate the power of battery. (Fig. B) When the power display switch (Fig.
  • Page 11 5. FUNCTION 4) Charging the tool Following these directions when charging the tool. Insert the charger jack into the charger port. Plug the charger into your power source. The red LED lights up when the charger is properly connected to the power supply. This light indicates the tools are charging and will remain on until the charger is disconnected from the power supply.

  • Page 12: Specifications

    6. SPECIFICATIONS 7. ACCESSORIES SPECIFICATIONS Model CT4.8M No load speed 200 RPM Motor 4.8 Volts DC Collect 6.4 mm Maximum torque 4.5 Nm Switch Reversible Charger 230-240V ~ 50Hz Charge time 3-5 hours Battery 800Mah, NiCd ACCESSORIES Charger Adapter Instruction manual...

  • Page 13: Основные Правила Безопасности

    1. ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ ВНИМАНИЕ! Прочитайте всю инструкцию до конца. Незнание правил пользования могут привести к травмам или выходу изделия из строя. СОХРАНИТЕ ДАННУЮ ИНСТРУКЦИЮ Рабочее место • Рабочее место должно быть чистым и хорошо освещенным. • На...
  • Page 14 1. ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ 3) Личная безопасность • Контролируйте свое состояние при работе с изделием. Запрещается работать изделием если вы больны или находитесь в состоянии алкогольного или наркотического опьянения. • Одевайтесь правильно. Одежда не должна быть излишне свободной. Снимите ювелирные украшения и спрячьте волосы под головной убор. •...
  • Page 15 1. ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ 5) Сервисное обслуживание • Изделие должно обслуживаться только в специализированных сервисных центрах. Ремонт изделия неквалифицированными лицами может привести к выходу изделия из строя. • При ремонте и сервисном обслуживании изделия Должны применяться запчасти и расходные материалы, рекомендуемые...
  • Page 16 1. ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ 4) Использование изделия • Используйте зажимы или другие средства для надежного закрепления на рабочем месте обрабатываемой заготовки. • Не перегружайте изделие. Используйте для работы только предназначенный для этого инструмент. • Не пользуйтесь изделием с неисправным выключателем. Контроль...
  • Page 17 2. СПЕЦИАЛЬНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ СПЕЦИАЛЬНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ • Внимательно прочитайте инструкцию по пользованию, мерам безопасности и использованию оснастки. • Всегда используйте защитные очки при работе сизделием. • При установке в держатель изделия бит обеспечьте их прочное закрепление в держателе. Устанавливайте бит на максимальную глубину, или до контакта с...

  • Page 18: Безопасность Зарядного Устройства

    3. БЕЗОПАСНОСТЬ ЗАРЯДНОГО УСТРОЙСТВА БЕЗОПАСНОСТЬ ЗАРЯДНОГО УСТРОЙСТВА • Данное устройство предназначено для зарядки встроенной в корпус отвертки никель-кадмиевой батареи (NiCd). Зарядное устройство спроектировано и изготовлено только для использования с данным типом аккумуляторных батарей. Попытка использования данного устройства не по прямому назначению может вывести его из строя. •...
  • Page 19 4. УСТРОЙСТВО ИНСТРУМЕНТА УСТРОЙСТВО ИНСТРУМЕНТА 1. Кольцо регулировки момента 2. Клавиша выключателя 3. Кнопка включения индикатора уровня зарядки 4. Индикатор уровня зарядки 5. Зелёный индикатор 6. Жёлтый индикатор 7. Красный индикатор...
  • Page 20 5. ЭКСПЛУАТАЦИЯ ЭКСПЛУАТАЦИЯ (Рис. А) 1) Изменение направления вращения Данное изделие оснащено 2-х позиционной клавишей выключателя, нажатие на верхнюю ее часть включает вращение по часовой стрелке, нажатие на нижнюю часть - реверс. Индикатор уровня зарядки батареи (Рис. В) При нажатии кнопки (Поз.3 Рис.А), расположенной на передней части рукоятки, светодиоды...
  • Page 21 5. ЭКСПЛУАТАЦИЯ 4) Зарядка -Вставьте штекер зарядного устройства в гнездо, расположенное на нижней части рукоятки инструмента. -Включите зарядное устройство в сеть. -Загорится красный светодиод, что свидетельствует о начале зарядки аккумулятора. -При нормальном использовании инструмента минимальное время полной зарядки составляет не менее 3-х часов. 5) Регулировка...

  • Page 22: Технические Данные

    6. ТЕХНИЧЕСКИЕ ДАННЫЕ 7. КОМПЛЕКТАЦИЯ ТЕХНИЧЕСКИЕ ДАННЫЕ Модель CT4.8M Число оборотов 200 об/м Номинальное напряжение 4.8 В Держатель шестигранник, 6.4 мм Максимальный крутящий момент 4.5 Нм Выключатель С реверсом Входное напряжение зарядного устройства 230-240V ~ 50Гц Время зарядки 3-5 часов...
