Lifetime 60353 Assembly Instructions Manual
  1. Manuals
  2. Brands
  3. Lifetime Manuals
  4. Storage
  5. 60353
  6. Assembly instructions manual

Lifetime 60353 Assembly Instructions Manual

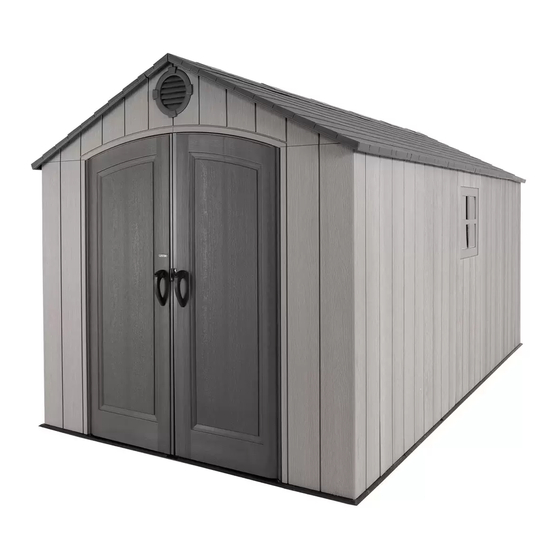

8'x15' outdoor storage shed
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

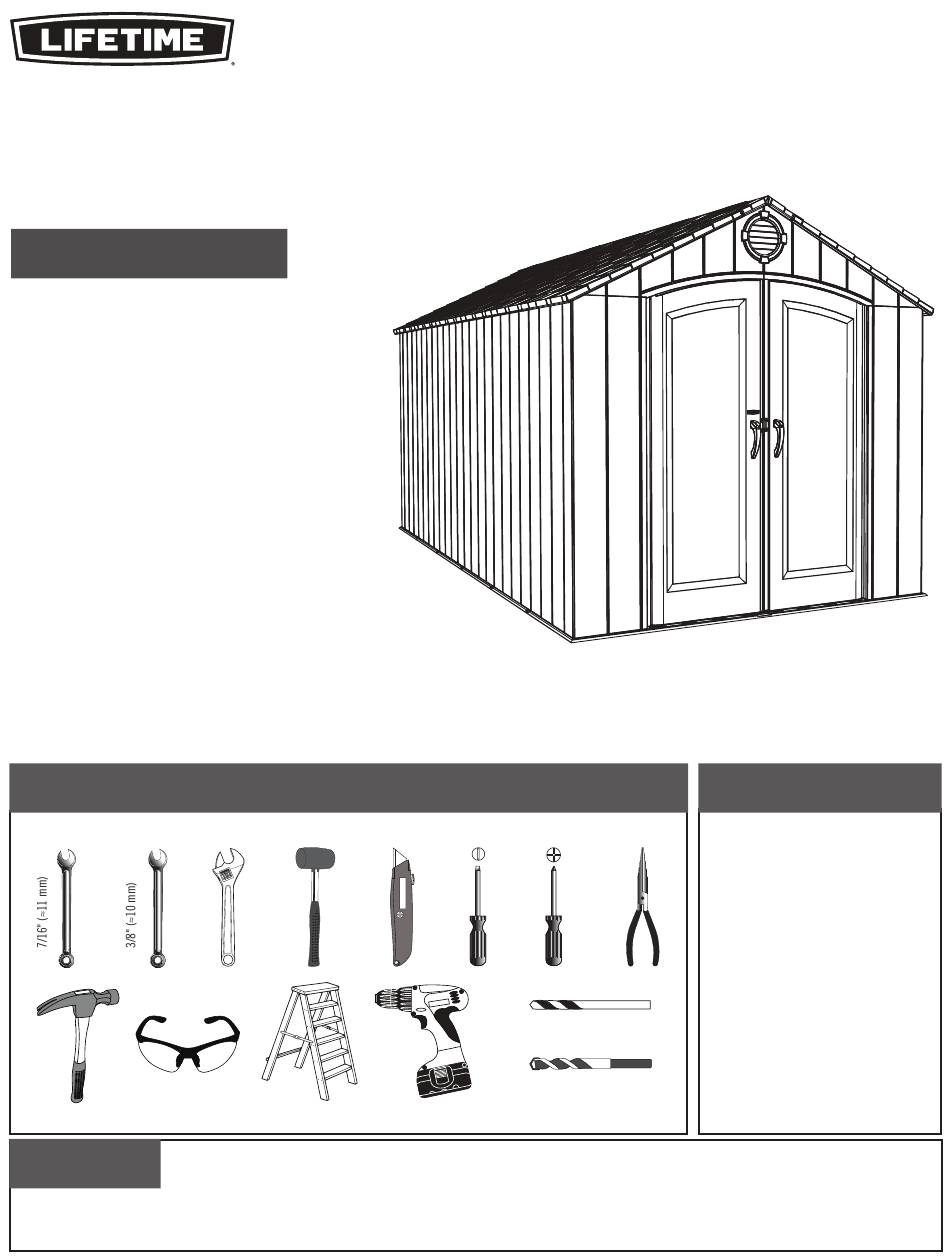

8'x15'
OUTDOOR STORAGE SHED
MODEL #60091
MODEL 60353
BEFORE ASSEMBLY:
• Assemble on a level platform
• At least 3 people recommended for setup
• Inspect all parts and hardware. Ensure all are
included using the Parts Identifier in the middle
of these instructions. The Parts Identifier , in
yellow, can be removed from the instructions for
quick reference
TOOLS REQUIRED
QUESTIONS?
Call: 1-800-225-3865
7:00 am–5:00 pm (Monday–Friday) MST
and 9:00 am–1:00 pm Saturday MST
CONTACT OUR CUSTOMER SERVICE:
Web: www.lifetime.com/customerservice
(Click on the "LIVE CHAT" tab)
For Customer Service in mainland Europe:
E-mail: cs@lifetimeproducts.eu
ASSEMBLY INSTRUCTIONS
Pour le français, voir la page 3. Para el español, ver la página 2.
5/16" (≈8 mm) Wood Drill Bit
5/16" (≈8 mm) Masonry Drill Bit
MODEL# AND PRODUCT ID
Model Number: 60353
Product ID:
TABLE OF CONTENTS
Icon Legend...............................4
Warnings & Notices.....................5
Platform Construction..................6
Truss Assembly.........................11
Gable Assembly........................16
Door Assembly..........................20
Floor Assembly..........................29
Wall Assembly..........................33
Parts Identifi er..........................37
Shelving Installation..................43
Door Installation.......................46
Roof Assembly..........................50
Window Installation...................60
Wall Hook Installation................63
Door Alignment........................65
Shed Anchoring........................68
Cleaning & Care........................71
Registration........................72
Warranty.............................73
(you will need both when contacting us)
