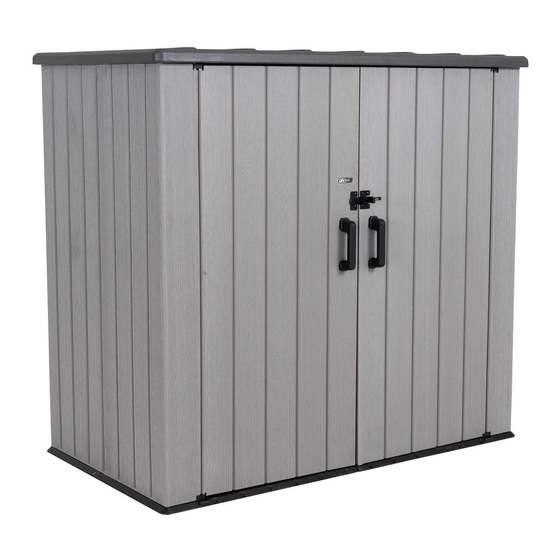

Lifetime 60331 Assembly Instructions Manual

Utility shed
Hide thumbs
Table of Contents

Advertisement

Quick Links

UTILITY
SHED
MODEL 60331
ITM./ART. 1902212
BEFORE ASSEMBLY:
• Assemble on a level surface
• At least 2 people are recommended for setup
• Inspect all parts and hardware. Ensure all are
included using the Parts Identifier in the middle
of these instructions. The Parts Identifier , in
yellow, can be removed from the instructions for
quick reference
FOR OUTDOOR DOMESTIC USE ONLY!
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY

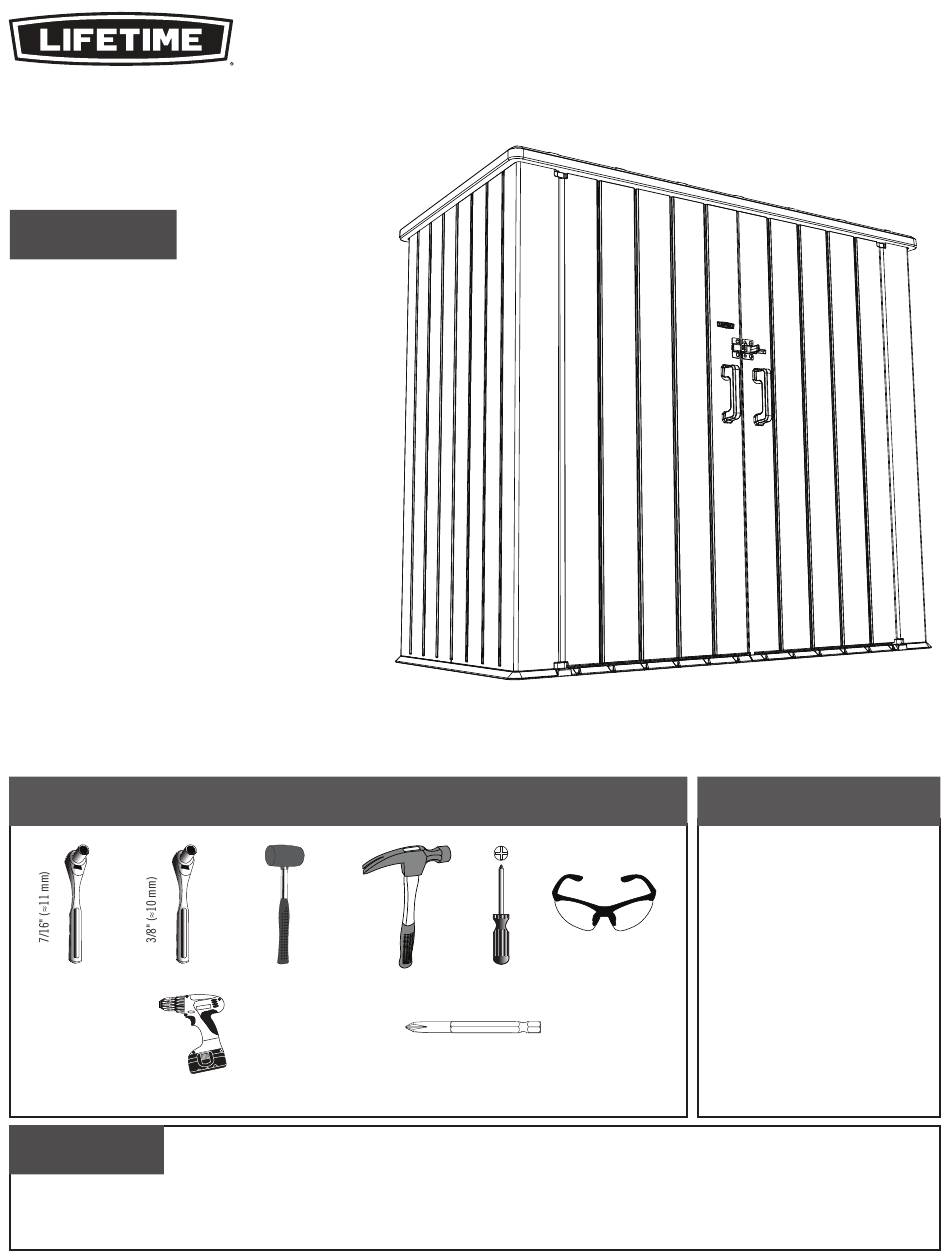

TOOLS REQUIRED (NOT INCLUDED—UNLESS INDICATED OTHERWISE)
Electric Drill
QUESTIONS?
Call: 1-800-225-3865
7:00 am–5:00 pm (Monday–Friday) MST
and 9:00 am–1:00 pm Saturday MST
(English, French, Spanish)
ADC #2 Phillips Bit
(Included)
CONTACT LIFETIME CUSTOMER SERVICE:
Live Chat: www.lifetime.com/customerservice
(click on "LIVE CHAT" tab)
For customer service in mainland Europe:
E-mail: cs@lifetimeproducts.eu
ASSEMBLY INSTRUCTIONS
Pour le français, voir la page 2. Para el español, ver la página 3.
MODEL# AND PRODUCT ID
Model Number: 60331
Product ID:
TABLE OF CONTENTS
Icon Legend...................................................4
Warnings & Notices......................................5
Parts Identifi er..............................................6
Door Assembly...............................................8
Floor & Wall Assembly.................................21
Door & Roof Installation.............................47
Shelf Installation........................................59
Wall Hook Installation.................................66
Door Alignment...........................................68
Cleaning & Care..........................................70
Registration..............................................71
Warranty....................................................72
(you will need both when contacting us)
