Goobay 52765 User Manual

DE
Betriebsanleitung
PS5-Controller-Dual-Ladestation
1 Sicherheitshinweise
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinwei-
se zum korrekten Gebrauch.
• Bewahren Sie die Betriebsanleitung auf.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes
verfügbar sein.
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem
Zustand.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigungen,
Störungen und anderen nicht durch die Begleitdokumentation behebbaren
Problemen, an Händler oder Hersteller.
• Lassen Sie Demontage-, Wartungs- und Reparaturarbeiten nur von
Fachpersonal durchführen.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeabsich-
tigte Benutzung.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und direkte
Sonneneinstrahlung, Mikrowellen, sowie Vibrationen und mechanischen
Druck.
• Installieren Sie das Produkt so, dass keine Personen oder Sachen z.B.
durch Herabstürzen, Stolpern o. ä. verletzt oder beschädigt werden können.
• Decken Sie das Produkt nicht ab.
• Nur im Trockenen verwenden.
• Verlegen Sie das Kabel sicher.
Verletzungsgefahr durch Stolpern und Sturz.
Bei Verwendung eines optionalen Netzteiles / Netztrennung:
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steck-
dosen verwendet werden, um es im Notfall und nach Gebrauch schnell aus
dieser entfernen zu können.
2 Beschreibung und Funktion
2.1 Produkt

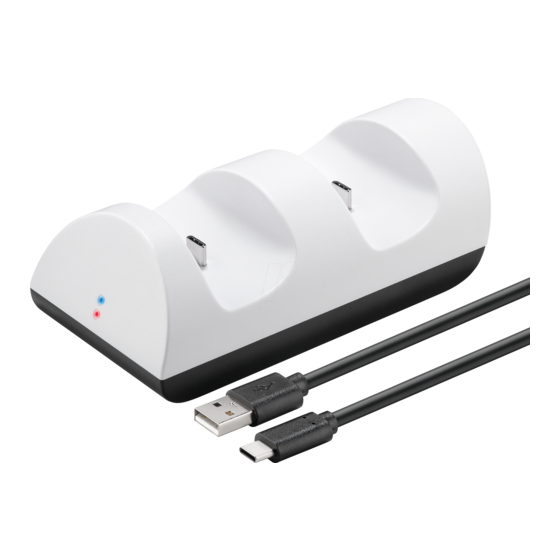

Mit der PS5-Controller-Dual-Ladestation können Sie bis zu zwei PS5
DualSense Controller gleichzeitig laden. Die Ladestation ist ausschließlich für
™
diesen Verwendungszweck vorgesehen Die Ladekontrolle erfolgt über die an
der Ladestation befindlichen LED-Anzeigen.
Hinweis: Bei gleichzeitiger Ladung von zwei PS5 DualSense
sich die Ladezeit verlängern.
2.2 Bedienelemente und Produktteile
1 Lade-LED (hinterer Ladeschacht)
3 USB-C -Ladekabel
™
5 Anschluss USB-C -Ladekabel
™
2.3 Technische Daten
PS5-Controller-Dual-Ladestation
Anschlüsse
Eingang
Ausgang je USB-C -Stecker
™
Unterstützte Technologien
Schutzart
Betriebstemperatur (°C)
Relative Luftfeuchtigkeit (% RH)
Lagertemperatur (°C)
Maße (mm)
Gewicht (g)
USB-C
Kabellänge (m)
3 Bestimmungsgemäßer Gebrauch
Dieses Produkt ist aussschließlich für den privaten Gebrauch und
den dafür vorgesehenen Zweck vorgesehen. Dieses Produkt ist nicht für
den gewerblichen Gebrauch bestimmt.
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den
"Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.
Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicher-
heitshinweise kann zu schweren Unfällen, Personen- und Sachschäden
führen.
REV2020-11-04
V1.0 ir
Änderungen vorbehalten.
Controllern kann
™
2 Lade-LED (vorderer Ladeschacht)
4 Ladeschacht für PS5 -Controller mit
™
USB-C -Stecker
™
USB-C -Buchse, USB-C -Stecker
™ ™
5 V , 2,0 A
5 V , 0,5 A ± 0,1 A
PS5 DualSense Controller
™
IP20
0 ~ +40
20 bis 80
- 20 bis +60
132,5 x 65 x 45
84
-Ladekabel
™
1
4 Vorbereitung
• Vergleichen Sie die technischen Daten von Produkt, Stromnetz und Peri-
pheriegeräten.
Diese müssen identisch sein.
• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit.
5 Anschluss und Bedienung
5.1 Anschluss PS5-Controller-Dual-Ladestation
1. Verbinden Sie das beiliegende USB-C
2. Verbinden Sie anschließend den USB-Stecker (Typ A) mit einer freien
USB-Schnittstelle Ihrer PS5 Konsole oder einem USB-Netzteil (beispiels-
weise von Ihrem Smartphone) mit 5 V Ausgangsspannung und 2 A Aus-
gangsstromstärke.
3. Stecken Sie das Netzteil Ihrer Konsole bzw. das USB-Netzteil in die Steck-
dose.
4. Die Ladestation ist mit einer Ladeanzeige (rotes/ blaues Licht) ausgestat-
tet. Wenn das Netzteil angeschlossen und die Ladestation somit ein-
geschaltet ist, leuchten die LEDs (1 und 2) für ca. 1 Sekunde rot auf, um
anzuzeigen, dass das Produkt normal funktioniert und wechseln dann in
den Standby-Modus (LEDs leuchten nicht mehr).
Die LEDs leuchten rot, um anzuzeigen, dass die PS5
Schnellladezustand befinden. Die LEDs leuchten blau, um anzuzeigen,
dass die PS5 -Controller geladen sind. Wenn der PS5-Controller entfernt
™
wird, erlischt die Anzeigelampe und wechselt in den Standby-Modus.
5. Die Ladestation ist nun betriebsbereit.
5.2 Anschluss PS5™-Controller
1. Verbinden Sie Ihre PS5
schächten (4).
2. Achten Sie beim Einstecken der Controller in die Ladeschächte darauf,
dass die USB-C Buchsen der Controller die USB-C
™
station genau treffen, damit diese nicht abbrechen und die Controller nicht
zerkratzt werden.
3. Nach dem Einstecken wird Ihnen das Laden Ihrer Controller durch ein rotes
Aufleuchten der jeweiligen LED (1 und 2) an der Ladestation angezeigt.
Sobald diese auf blau wechselt, ist der Ladevorgang beendet.
4. Bitte entfernen Sie die Controller aus der Ladestation, nachdem der Lade-
vorgang beendet ist oder trennen Sie die Netzverbindung, wenn Sie die
Ladestation zur praktischen Aufbewahrung der Controller nutzen möchten.
5. Trennen Sie ggfs. die Netzverbindungen nach vollständiger Ladung.
6 Wartung, Pflege, Lagerung und Transport
Das Produkt ist wartungsfrei.
• Verwenden Sie zum Reinigen nur ein trockenes und weiches Tuch.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt kühl und trocken.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder unzugäng-
lich und in trockener und staubgeschützter Umgebung.
• Heben Sie die Originalverpackung für den Transport auf.
7 Entsorgungshinweise
7.1 Produkt
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE
Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile
müssen getrennt der Wiederverwertung oder Entsorgung zugeführt wer-
den, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsor-
gung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet,
elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den
Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sam-
melstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung und/oder
der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stoff-
trennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
7.2 Verpackungen
Verpackungen können kostenlos in den entsprechenden Sammelstellen
entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben Sack
und Glas im Altglas-Container.
DE4535302615620
8 Rechtliche Hinweise
"PlayStation", das PlayStation-Logo, das PS5-Logo, "PS5" und "DualSense"
sind (eingetragene) Marken von Sony Interactive Entertainment Inc. "SONY" ist
eine eingetragene Marke der Sony Corporation. USB Type-C
gene Marke von USB Implementers Forum.
9 Verwendete Symbole
Nur zur Verwendung im Innenbereich
Gleichspannung
Recycling
- 1 -
-Ladekabel (3) mit Ihrer Ladestation (5).
™
Controller sich im
™-
-Controller mit den dafür ausgewiesenen Lade-
™
Stecker der Lade-
™
ist eine eingetra-
™
IEC 60417- 5957
IEC 60417- 5031
ISO 7001 - PI PF 066
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
52765
Goobay
®
