Related Manuals for Goobay NTS 30 W 5-12 slim EuP 4A
Summary of Contents for Goobay NTS 30 W 5-12 slim EuP 4A

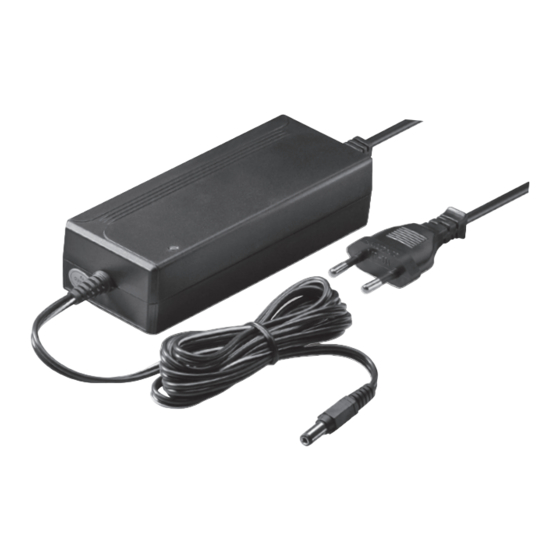

- Page 1 NTS 30 W 5-12 slim EuP 4A 54783 NTS 40 W 12-24 slim EuP 2.5A 54784 Bedienungsanleitung Manual...
-
Page 2: Table Of Contents
Bedienungsanleitung Schaltnetzteil NTS 30 W 5-12 / 40 W 12-24 slim EuP ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Weitergabe des Gerätes an andere Personen übergeben können. -
Page 3: Sicherheitshinweise
3 Sicherheitshinweise: ACHTUNG! Die Montage und Demontage des Produktgehäuses sowie die Wartung der Elektronik darf nur durch ausgebildetes Elektro-Fachpersonal erfolgen! Es besteht u. a. Stromschlag- und Kurzschlussgefahr! • Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Per- sonen schädigen können! •... -
Page 4: Grafische Darstellung
Bedienungsanleitung 5 Grafische Darstellung: AC Netzstecker - Euro Netzteil DC Ausgang Ausgangsspannungsadapter DC Adapterstecker 6 Bedienung: Ihr Notebook kann über diese Funktion betrieben und ein interner Notebookakku geladen werden. 1. Wählen Sie die benötigte Ausgangsspannung am Netzteil, indem Sie den entsprechenden Ausgangs- spannungsadapter anschließen. -
Page 5: Pflege, Wartung, Lagerung Und Transport
5. Schließen Sie Ihr Notebook am zuvor ausgewählten und angeschlossenen DC-Adap- terstecker an. 6. Stecken Sie das Netzkabel in eine Netzsteckdose. Die Kontroll-LED leuchtet je nach Modell nun konstant unabhängig der gewählten Ausgangsspannung bis das Netzteil wieder vom Netz getrennt wird. Es muss eine Ausgangsspannung eingestellt sein. 7. -
Page 6: Technische Daten
Bedienungsanleitung • Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. -
Page 7: Entsorgungshinweise
, eine registrierte Marke der Wentronic GmbH, dass das Gerät ® die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.goobay.de angefragt werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber. Das Gerät erfüllt die Anforderungen der Schutzklasse II. - Page 8 Manual Switching Mode Adaptor NTS 30 W 5-12 / 40 W 12-24 slim EuP ATTENTION! Please read the user manual completely and carefully. It is part of the product and includes important information for proper installation and use. Keep this guide to have it available, when there are uncertainties, or the product will be passed on.
-
Page 9: Notes On Safety
3 Notes on Safety: ATTENTION! Only skilled electricians may assemble and disassemble the housing of the product. There is a risk of electric shock and short circuit! • Your product is not a toy and is not meant for children, because it contains small parts which can be swallowed and injured when used inappropriately! •... -
Page 10: Graphic Diagram
Manual 5 Graphic Diagram: AC mains connection Housing DC connection Adaptors for output voltage DC adaptor plugs 6 Operating: You can operate a Notebook and charge its battery by using this device. 1. Select the right output voltage of the power supply by selecting the fitting adaptor for output voltage, required for your Notebook. -
Page 11: Care, Maintenance, Storage And Transport
7. Now switch on your notebook. 7 Care, Maintenance, Storage and Transport: ATTENTION! There is a risk of electric shock and short circuit! • The device is maintenance-free. • Always disconnect the mains plug from mains when not in use! •... -
Page 12: Specifications
Manual 10 Specifications: Model 54783 54784 Operating voltage 100-240 V ~ AC / 50-60Hz Output voltages 5, 6, 7, 8, 9, 10, 11, 12 V DC 12-24 V DC max. output current 4.0 A 5.0 A DC adaptor plugs DC-Stecker 3.50 x 1.00 mm DC-Stecker 3.50 x 1.35 mm DC-Stecker 4.00 x 1.75 mm DC-Stecker 4.80 x 1.75 mm... -
Page 13: Notes On Waste Disposal
® Wentronic GmbH ensures, that the product is conformed to the basic standards and directives. These standards can be requested online on www.goobay.de. The mentioned directives replace all former national permissions in the European Union. All trademarks and registered brands are the property of their respective owners. The device... - Page 14 Manual...
- Page 16 Revision Date: 2012-09-19 Version 2 Goobay® Pillmannstraße 12 38112 Braunschweig Germany Made in China. Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de *(0,14 € pro Minute aus dem deutschen Festnetz. Maximal 0,42 € pro Minute aus dem Mobilfunk- netz.)
