Wunderlich 45181-101 Mounting Instruction

Best. Nr.: Wunderlich 45181-101, chrom
Wunderlich 45181-102, schwarz
Passend für: BMW K 1600 B

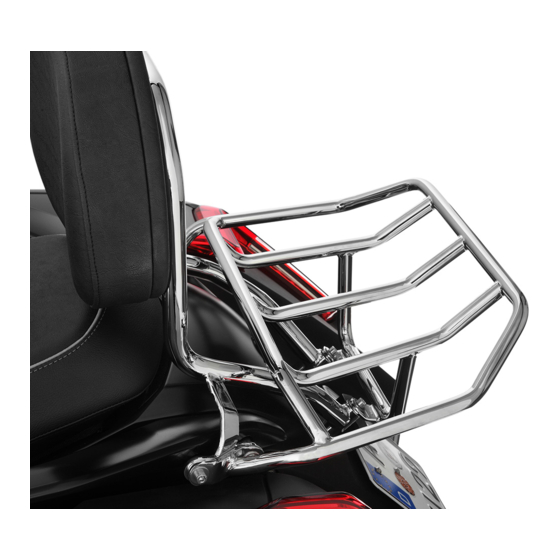

1 Gepäckträger
1 x Keramikpaste
1 x Schraubensicherungsmittel
1 x Aufkleber Zuladung max. 5 kg
Befestigungsteile oben vorn:
2 x Innensechskantschraube
2 x Unterlegscheibe 6,4 x 18
2 x Distanzrohr
(entfällt bei kombinierter Montage mit der Sissybar)
Befestigungsteile oben hinten:
2 x Innensechskantschraube
2 x Unterlegscheibe 6,4 x 18
2 x Distanzrohr
(entfällt bei kombinierter Montage mit der Sissybar)
Befestigungsteile unten:
2 x Innensechskantschraube
2 x Unterlegscheibe 6,4 x 18
2 x Distanzrohr mit Ansatz 15 x 3 x 10
(entfällt bei kombinierter Montage mit der Sissybar)
Revision: 5/20200312
Stückliste und Anbauanleitung
Seite 1/3
Artikel: Gepäckträger,
Ni Cr / Schwarz
DIN 912 Niro
(8 Nm Drehmoment mit Schraubensicherung)
DIN 9021
DIN 912 Niro
(8 Nm Drehmoment mit Schraubensicherung)
DIN 9021
DIN 912 Niro
(5 Nm Drehmoment mit Keramikpaste)
DIN 9021
N:\AV\SA8\Wunderlich\45181-101_D.doc
M 6 x 90 mm
M 6
15 x 3 x 50 mm
M 6 x 70 mm
M 6
15 x 3 x 35 mm
M 6 x 80 mm
M 6
22 x 5 x 35 mm
